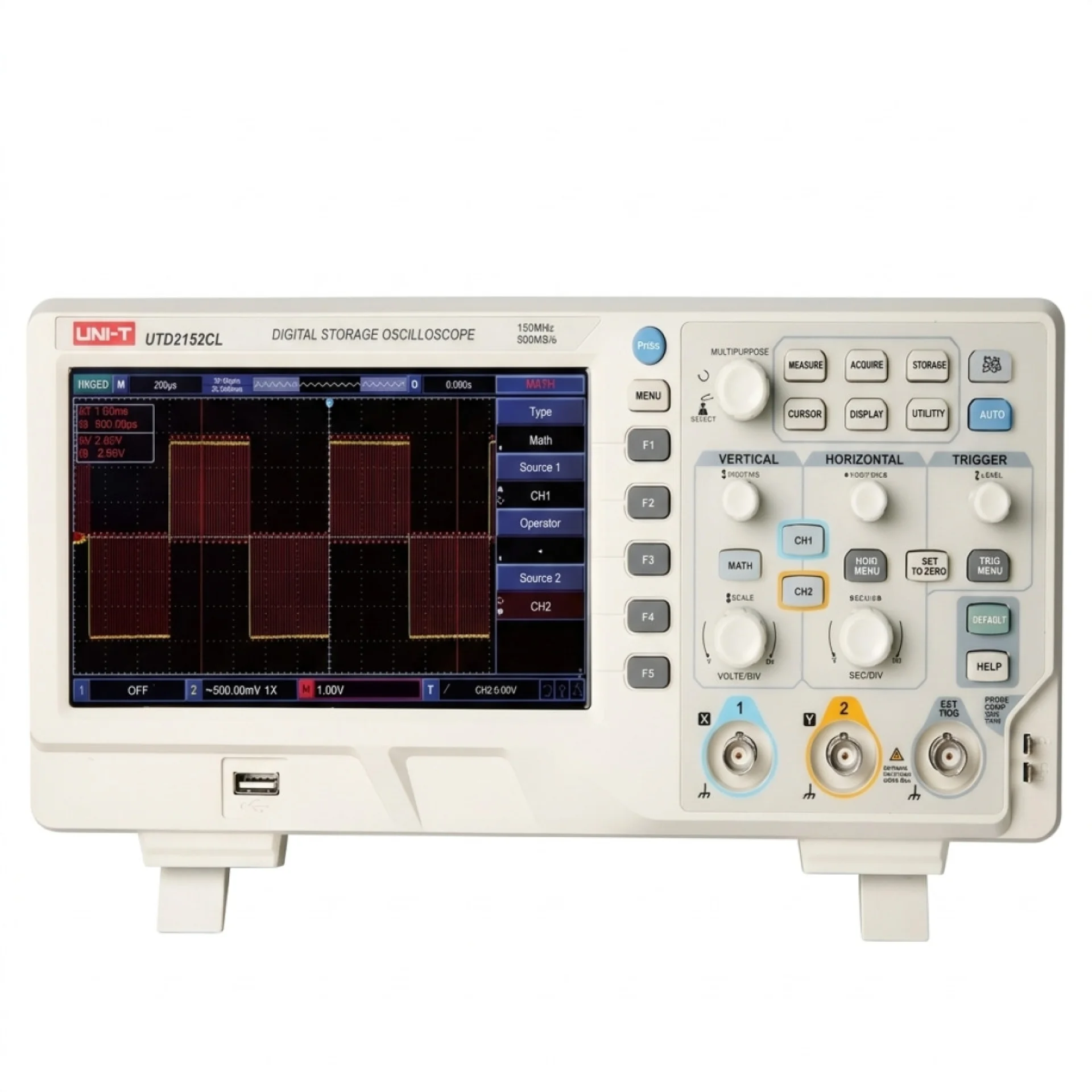

UNI-T UTD2152CL 150MHz Çift Kanal Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

150 MHz Çift Kanal: Yüksek frekanslı analog ve dijital sinyallerde hassas ve eş zamanlı analiz imkanı.
500 MSa/s Örnekleme Hızı: Hızlı geçişkenleri ve anlık sinyal bozulmalarını kayıpsız yakalama kabiliyeti.
Geniş 7 inç WVGA Ekran: 800x480 yüksek çözünürlük ile dalga formlarını ve ölçüm verilerini net izleme.
Gelişmiş Tetikleme Seçenekleri: Kenar, darbe genişliği, video, eğim ve alternatif tetikleme özellikleri ile kararlı sinyal yakalama.
Entegre Matematik ve FFT: Frekans spektrumu analizi için hızlı FFT desteği ve temel matematiksel sinyal fonksiyonları (+, -, ×, ÷).
Donanımsal 6 Bit Frekans Sayıcı: Harici sayıcıya gerek kalmadan giriş frekansını hassas bir biçimde görüntüleme.
Geniş Depolama Derinliği: 64 kpts hafıza derinliği ile uzun süreli sinyal ayrıntılarını yakınlaştırarak inceleme olanağı.
Endüstriyel USB Desteği: Veri aktarımı, uzaktan kontrol ve ekran görüntüsü kaydetmek için entegre USB OTG arabirimi.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi / Güç	100V - 240V AC, 50/60Hz
Bant Genişliği	150 MHz
Kanal Sayısı	2 Kanal
Dikey Hassasiyet Ölçeği (V/div)	1 mV/div - 20 V/div
Frekans Sayıcı	Dahili 6 Bit Donanımsal Frekans Sayıcı

2. Performans Verileri

Parametre	Değer
Gerçek Zamanlı Örnekleme Hızı	500 MSa/s
Yükselme Zamanı (Rise Time)	≤ 2.4 ns (tipik)
Kayıt / Hafıza Derinliği	64 kpts
Dalga Formu Yakalama Hızı	> 5.000 wfms/s
Yatay Zaman Tabanı (s/div)	2 ns/div - 50 s/div
Zamanlama Doğruluğu	≤ ±(50 + 2 × servis ömrü) ppm
Zaman Tabanı Modları	Y-T, X-Y, Roll
Tetikleme (Trigger) Tipleri	Kenar (Edge), Darbe (Pulse), Alternatif, Eğim (Slope), Video
Matematiksel İşlemler	A+B, A-B, AxB, A/B, FFT Analizi
Otomatik Parametre Ölçümü	Pk-Pk, RMS, Frekans, Periyot, Genişlik, Görev Döngüsü dahil 20+ parametre (Aynı anda 5 ölçüm ekranda)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	7 inç TFT LCD (WVGA)
Ekran Çözünürlüğü	800 × 480 Piksel
Haberleşme / Bağlantı Arayüzü	USB OTG (Host/Device), Geçti/Kaldı (Pass/Fail) Çıkışı
Kayıt / Saklama Formatları	Ayar konfigürasyonu, Dalga formu, Bitmap ekran görüntüsü
Gövde Rengi	Endüstriyel Beyaz ve Gri
Kutu İçeriği / Aksesuarlar	Güç kablosu, USB data kablosu, 2 adet pasif osiloskop probu

4. Boyutlar ve Ağırlık

Parametre	Değer
Genişlik	306 mm
Yükseklik	138 mm
Derinlik	124 mm
Net Ağırlık	2.5 kg

UNI-T UTD2152CL, ergonomik masaüstü mimarisini modern laboratuvar gereksinimleriyle birleştiren optimize edilmiş kompakt bir tasarıma sahiptir. 7 inç ultra geniş WVGA LCD paneli, çift kanal dalga formlarının ve aynı anda izlenebilen 5 farklı otomatik ölçüm verisinin gözü yormadan, yüksek kontrastla takip edilmesini sağlar. Yalnızca 124 mm derinliğe ve 2.5 kg ağırlığa sahip hafif yapısı, çalışma tezgahlarında minimum alan kaplarken taşınabilirlik açısından da büyük avantaj sunar. Ön panele yerleştirilen sezgisel çevirmeli ve basmalı kontrol butonları, menüler arasında kaybolmadan tetikleme, dikey/yatay ölçekleme ve matematiksel fonksiyonlara hızlıca erişim sağlayacak şekilde tasarlanmıştır.

Endüstriyel Otomasyon ve Bakım-Onarım: PLC çıkış sinyalleri, sensör yanıtları, motor sürücü inverter sinyalleri ve röle geçiş zamanlamalarının analizi.
Elektronik Ar-Ge ve Prototipleme: Mikrodenetleyici devreleri, gömülü sistemler, switch-mode güç kaynakları (SMPS) ve analog sinyal işleme tasarımlarının testi.
Eğitim ve Üniversite Laboratuvarları: Elektrik-Elektronik mühendisliği ve teknik meslek yüksekokullarında temel devre teorisi, dalga formu inceleme ve FFT eğitimleri.
Tüketici Elektroniği ve Güç Elektroniği Servisleri: Ses sistemleri, güç kartları, ev aletleri kart tamiri ve sinyal sürekliliği arıza tespiti.
Telekomünikasyon ve RF Ön Devreleri: 150 MHz'e kadar olan temel bant, modülasyon, saat (clock) ve osilatör sinyallerinin doğrulanması.

Ürün model kodu 'UTD2152CL', UNI-T ölçüm teknolojileri terminolojisine göre yapısal teknik parametreleri ifade eder: 'UTD' (Uni-Trend Digital Storage Oscilloscope) cihazın dijital depolamalı osiloskop ailesine ait olduğunu belirtir. '2' rakamı cihazın 2000 serisi giriş/orta seviye profesyonel platform mimarisini işaret eder. '15' ibaresi, osiloskopun 150 MHz'lik analog bant genişliğine sahip olduğunu gösterirken; takip eden '2' sayısı cihazın 2 bağımsız analog giriş kanalını temsil eder. Sonda yer alan 'CL' uzantısı ise modernize edilmiş geniş ekran donanımını (Color LCD / 7 inç WVGA ekran paneli), optimize edilmiş gövde revizyonunu ve maliyet-performans odaklı standart arayüz mimarisini (USB OTG, Geçti/Kaldı) simgeler.
