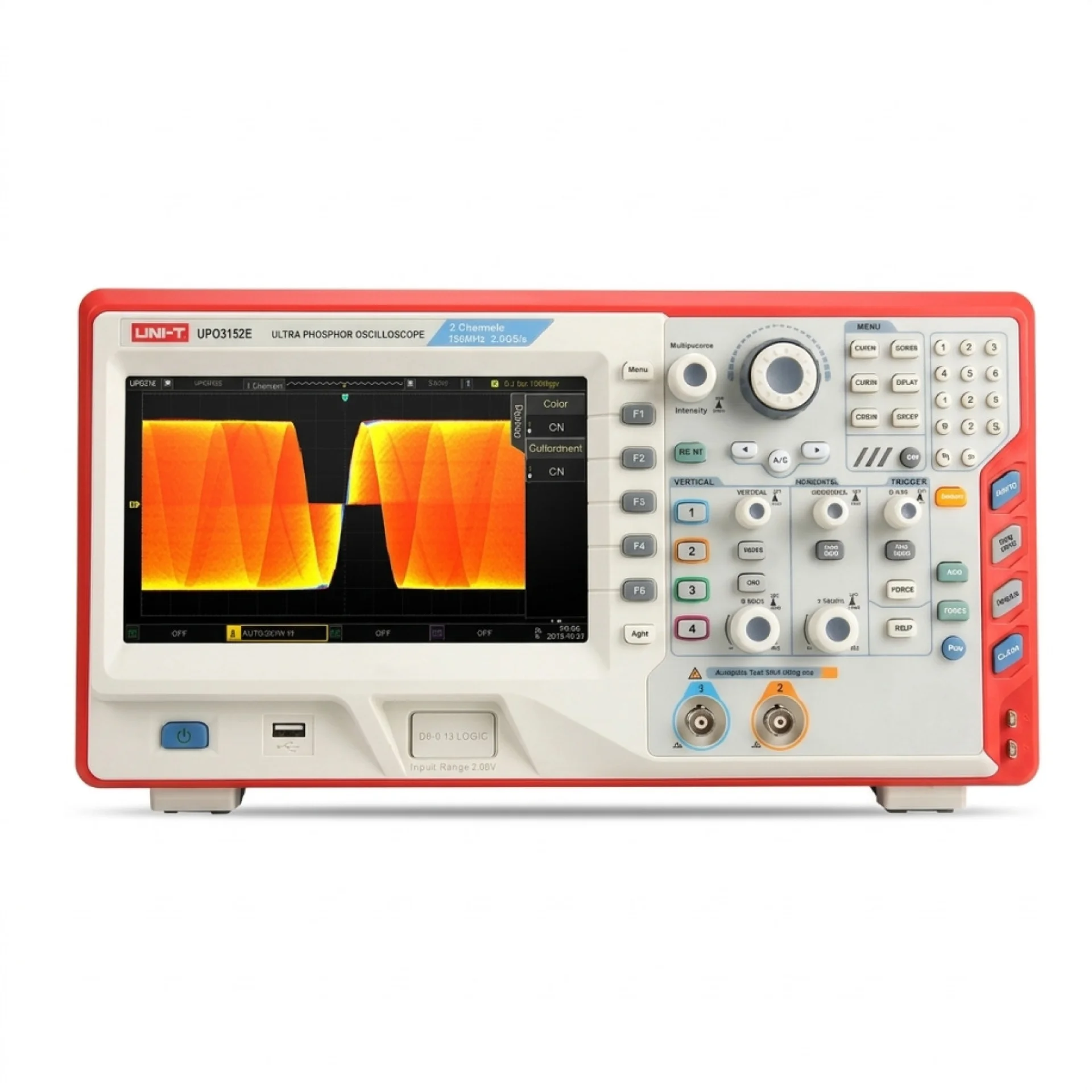

UNI-T UPO3152E 150MHz Çift Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

Yüksek Bant Genişliği ve Hız: 150 MHz bant genişliği ve tek kanalda 2.5 GSa/s tepe örnekleme hızı.
Ultra Fosfor Ekran Teknolojisi: 256 seviyeli yoğunluk derecelendirmesi ile analog osiloskop hissiyatında sinyal anormallik tespiti.
Geniş Hafıza Derinliği: 56 Mpts (standart) / 70 Mpts (maksimum) derinlik ile uzun süreli sinyal kayıtlarında dahi yüksek örnekleme oranını koruma.
Yüksek Dalga Formu Yakalama Hızı: 200,000 wfms/s oranı ile nadir görülen glitch (parazit) ve transient sinyallerin anında yakalanması.
Gelişmiş Protokol Çözümleme: Dahili RS232/UART, I2C, SPI, CAN, LIN, FlexRay ve USB seri veri yolu tetikleme ve analizi.
Geniş Arayüz Desteği: Uzaktan kontrol ve laboratuvar otomasyonu için LAN (Web Sunucu arayüzü), USB ve harici monitör bağlantısı için VGA çıkışı.
Kapsamlı Otomasyon: 34 farklı otomatik parametrik ölçüm ve 6 bitlik hassas donanımsal frekans sayıcı.

1. Elektriksel Veriler

Parametre	Değer
Besleme Gerilimi	100V - 240V ACrms, 50/60Hz
Giriş Empedansı	1MΩ ±%2, 18 ±3pF
Dikey Ölçek (V/div)	1mV/div - 20V/div (1MΩ)
DC Kazanç Doğruluğu	<5mV: ±%3, ≥5mV: ±%2

2. Performans Verileri

Parametre	Değer
Bant Genişliği	150 MHz
Kanal Sayısı	2 Analog Kanal
Gerçek Zamanlı Örnekleme Oranı	2.5 GSa/s
Hafıza / Depolama Derinliği	56 Mpts (Maks. 70 Mpts)
Dalga Formu Yakalama Hızı	200,000 wfms/s
Dalga Formu Kaydı	Tek kanal: 100.000 frame (1.00ms - 100s ayarlanabilir)
Protokol / Veri Yolu (Bus) Kod Çözme	RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Otomatik Ölçümler	34 parametre (Ekranda aynı anda 5 ölçüm)
Frekans Sayıcı	6 bit donanımsal sayaç

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	8 inç WVGA TFT LCD (256 seviyeli Ultra Fosfor gri tonlama)
Ekran Çözünürlüğü	800 x 480 piksel
Arayüzler	USB Host, USB Device, LAN (Web erişimi), Harici Tetik (Ext. Trig), VGA Çıkış, Pass/Fail
Gövde Rengi	Beyaz ve Gri endüstriyel gövde

4. Boyutlar ve Ağırlık

Parametre	Değer
Dış Boyutlar (G x Y x D)	370 mm x 195 mm x 125 mm
Ağırlık	4.2 kg

UNI-T UPO3152E, modern laboratuvar ve saha test gereksinimleri gözetilerek kompakt masaüstü formunda tasarlanmıştır. 8 inçlik geniş WVGA ekranı, Ultra Fosfor görüntüleme teknolojisiyle birleşerek dalga formunun frekans yoğunluğunu 256 gri seviyeli renk gradyanı ile sunar; bu sayede nadir hatalar gözden kaçmaz. Entegre web sunucu desteği ve LAN portu, cihazın başına geçmeden doğrudan web tarayıcısı üzerinden uzaktan kontrol ve izleme olanağı tanır. VGA çıkışı büyük ekran projeksiyonlarına imkan verirken, ergonomik kontrol butonları ve menü yapısı karmaşık ölçümlere hızla erişim sağlar.

Gömülü Sistem Geliştirme: Mikrodenetleyici tabanlı devrelerde I2C, SPI, UART ve USB veri yollarının hata ayıklama süreçleri.
Otomotiv Elektroniği: Araç içi iletişim protokolleri (CAN, LIN, FlexRay) üzerindeki veri paketlerinin ve fiziksel katman sinyallerinin doğrulanması.
Güç Elektroniği: Anahtarlamalı güç kaynakları (SMPS), invertörler ve motor sürücülerindeki geçici rejim (transient) ve gürültü analizleri.
Ar-Ge ve Tasarım Doğrulama: Yüksek örnekleme ve derin hafıza gerektiren analog/dijital karışık sinyal devre tasarımları.
Akademik ve Eğitim Laboratuvarları: Mühendislik fakülteleri ve mesleki teknik eğitim merkezlerinde sinyal analizi ve dalga formu görselleştirme uygulamaları.
Kalite Kontrol ve Üretim Testleri: Dahili Pass/Fail (Geçti/Kaldı) maske testleri ile seri üretim hatlarında hızlı tolerans denetimi.

Model kodundaki 'UPO', cihazın UNI-T markasının tescilli 'Ultra Phosphor Oscilloscope' (Ultra Fosfor Osiloskop) serisine ait olduğunu belirtir. Takip eden '3' rakamı serinin 3000 platformu (orta/üst segment donanım mimarisi) olduğunu gösterir. '15' ibaresi cihazın 150 MHz analog bant genişliğine sahip olduğunu, sondaki '2' rakamı ise donanımsal olarak 2 analog giriş kanalına sahip olduğunu ifade eder (4 kanallı modeller '4' ile biter). En sondaki 'E' harfi ise geliştirilmiş hafıza mimarisi, zenginleştirilmiş seri bus kod çözme ve entegre web uzaktan kontrol gibi gelişmiş kurumsal özellikleri barındıran seriyi (Enhanced) temsil eder.
