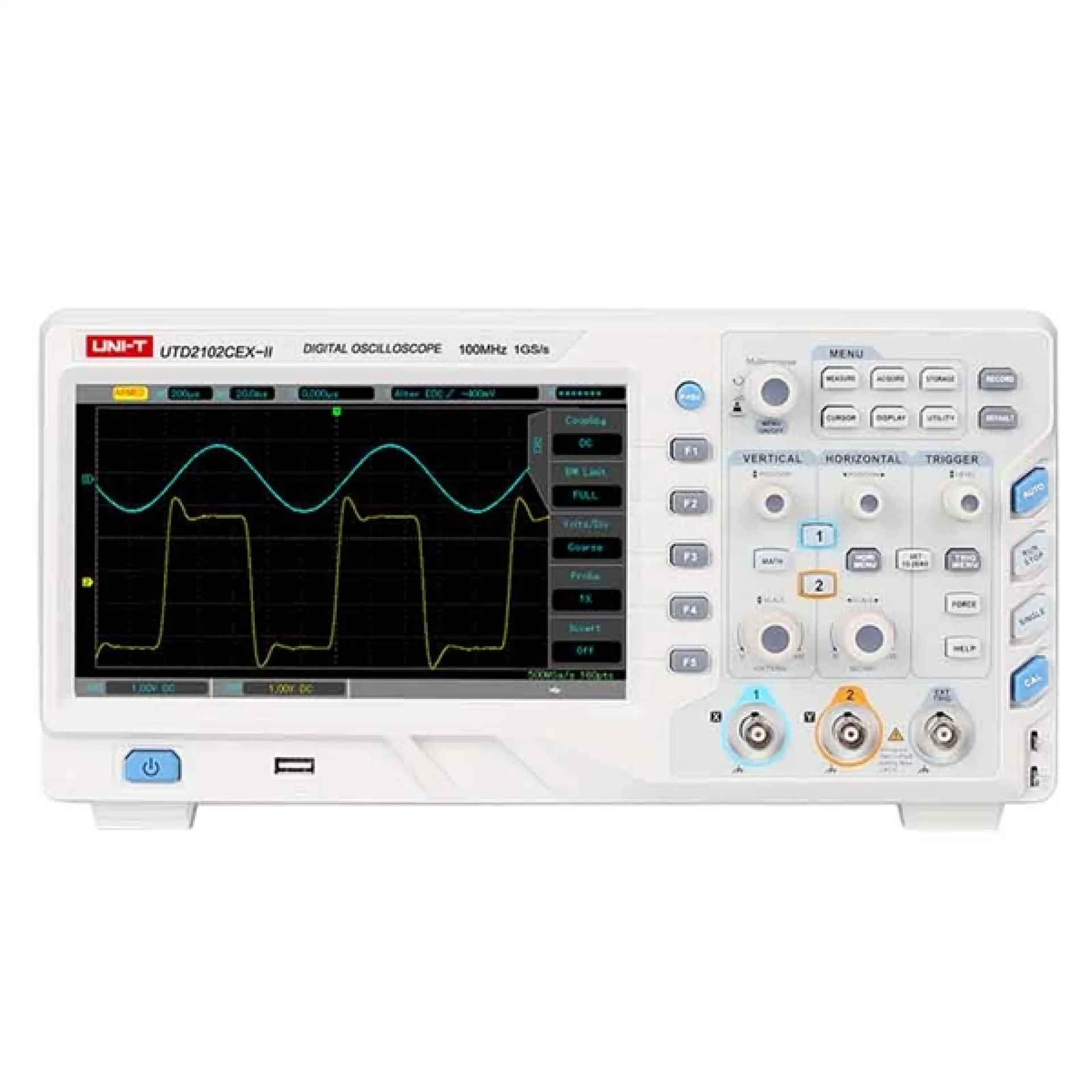

UNI-T UTD2102CEX+ 100MHz Çift Kanal Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Bant Genişliği & Örnekleme: 100MHz analog bant genişliği ve 1GSa/s gerçek zamanlı yüksek örnekleme oranı ile sinyal ayrıntılarını kayıpsız yakalama.
Yüksek Çözünürlüklü Ekran: 7 inç 800x480 çözünürlüğünde geniş TFT LCD ekran ile aynı anda 5 ölçüm parametresini rahatça izleyebilme.
Kapsamlı Ölçüm ve Analiz: FFT spektrum analizi dahil 34 çeşit otomatik dalga formu parametre ölçümü.
Gelişmiş Tetikleme Modları: Kenar, Darbe Genişliği, Alternatif, Eğim ve Video tetikleme fonksiyonları ile karmaşık sinyalleri stabil yakalama yeteneği.
Esnek Arayüz Çözümleri: Veri aktarımı ve uzaktan yönetim için USB Device portu, harici depolama için USB Host ve otomatik test hatları için Geçti/Kaldı (Pass/Fail) çıkışı.
64kpts Hafıza Derinliği: Uzun süreli sinyal kayıtlarında dahi yüksek örnekleme oranını koruyarak detaylı inceleme imkanı.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi (Besleme)	100V - 240V AC, 45 - 440Hz
Giriş Empedansı	1MΩ ±2%, 18 ±3pF
Giriş Kaplini	DC, AC, GND
Dikey Ölçek Hassasiyeti	1mV/div - 20V/div
Dikey Çözünürlük	8 bit

2. Performans Verileri

Parametre	Değer
Bant Genişliği	100 MHz (Çift Kanal)
Gerçek Zamanlı Örnekleme Hızı	1 GSa/s
Bellek / Hafıza Derinliği	64 kpts
Yükselme Zamanı (Rise Time)	< 7 ns
Dalga Formu Yakalama Oranı	5.000 wfms/s
Zaman Tabanı Aralığı	2ns/div - 50s/div
Zaman Tabanı Modları	Y-T, X-Y, Roll
Tetikleme Türleri	Kenar, Darbe, Eğim, Video, Alternatif
Matematiksel Fonksiyonlar	+, -, ×, ÷, FFT
Otomatik Ölçüm Parametreleri	34 farklı otomatik ölçüm türü
Dahili Donanımsal Sayıcı	6-bit Frekans Sayıcı

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi ve Boyutu	7 inç (800 x 480 piksel) TFT LCD
Kanal Sayısı	2 Analog Kanal
Arayüz Portları	USB Host (Flash Bellek), USB Device (PC Bağlantısı), Pass/Fail Çıkışı
Gövde Rengi	Beyaz ve Gri

4. Boyutlar ve Fiziksel Özellikler

Parametre	Değer
Fiziksel Boyutlar (G x Y x D)	306 mm x 138 mm x 124 mm
Ağırlık	2.5 kg
Kutu İçeriği	Güç Kablosu, USB Veri Kablosu, 2 Adet Pasif Prob (100MHz)

UNI-T UTD2102CEX+, kullanıcı dostu arayüzü ve kompakt masaüstü tasarımı ile laboratuvar ortamlarında yerden tasarruf sağlarken maksimum ergonomi sunar. 7 inçlik geniş WVGA renkli ekranı, çift kanal sinyallerini ve matematiksel analizleri yüksek kontrastla görselleştirerek göz yorgunluğunu minimize eder. Ön panelde bağımsız kanal kontrolleri için konumlandırılmış sezgisel dikey ve yatay ayar butonları, karmaşık menüler arasında kaybolmadan hızlı kalibrasyon ve müdahale olanağı tanır. Ayrıca taşınabilir hafif gövdesi (yalnızca 2.5 kg) ve endüstriyel standarttaki Pass/Fail çıkışı, cihazı hem AR-GE masalarında hem de seri üretim kalite kontrol hatlarında son derece pratik ve güvenilir bir analiz aracı haline getirir.

Elektronik AR-GE ve Tasarım: Donanım geliştirme süreçlerinde devre simülasyonu doğrulama, analog ve dijital sinyal analizi, gömülü sistem hata ayıklama (debug).
Endüstriyel Üretim ve Kalite Kontrol (QC): Otomasyon panoları, sürücü devreleri ve elektronik kart üretim hatlarında Pass/Fail fonksiyonuyla hızlı seri testler.
Eğitim ve Üniversite Laboratuvarları: Elektrik, elektronik ve haberleşme mühendisliği laboratuvarlarında temel dalga formu analizleri, FFT incelemeleri ve devre teorisi uygulamaları.
Otomotiv Elektroniği: Sensör sinyalleri, aktüatör kontrolleri ve CAN bus/alternatör dalgalanmalarının tespit ve teşhis işlemleri.
Teknik Servis ve Bakım-Onarım: Medikal cihazlar, güç kaynakları (SMPS), endüstriyel sürücüler ve tüketici elektroniği ürünlerinin arıza tespiti.

UNI-T ürün kodlama hiyerarşisinde 'UTD' (UNI-T Digital Storage Oscilloscope) markanın masa tipi dijital depolamalı osiloskop ailesini temsil eder. Kodun devamındaki '2' serisi, cihazın giriş seviyesi ve eğitim/AR-GE odaklı optimize edilmiş platformunu; hemen ardından gelen '10' sayısı 100 MHz bant genişliğini (örn. 200 MHz için 20 kullanılır); '2' rakamı ise cihazın 2 analog kanala sahip olduğunu gösterir. 'CEX+' uzantısı ise serinin revize edilmiş, donanımsal ve yazılımsal optimizasyonlar içeren güncel versiyonunu ifade eder; bu bağlamda '+' eki, geliştirilmiş ekran tepki süresi, 64kpts hafıza derinliği, optimize edilmiş FFT algoritması ve daha zengin tetikleme yeteneklerine sahip yükseltilmiş donanım platformuna işaret eder.
