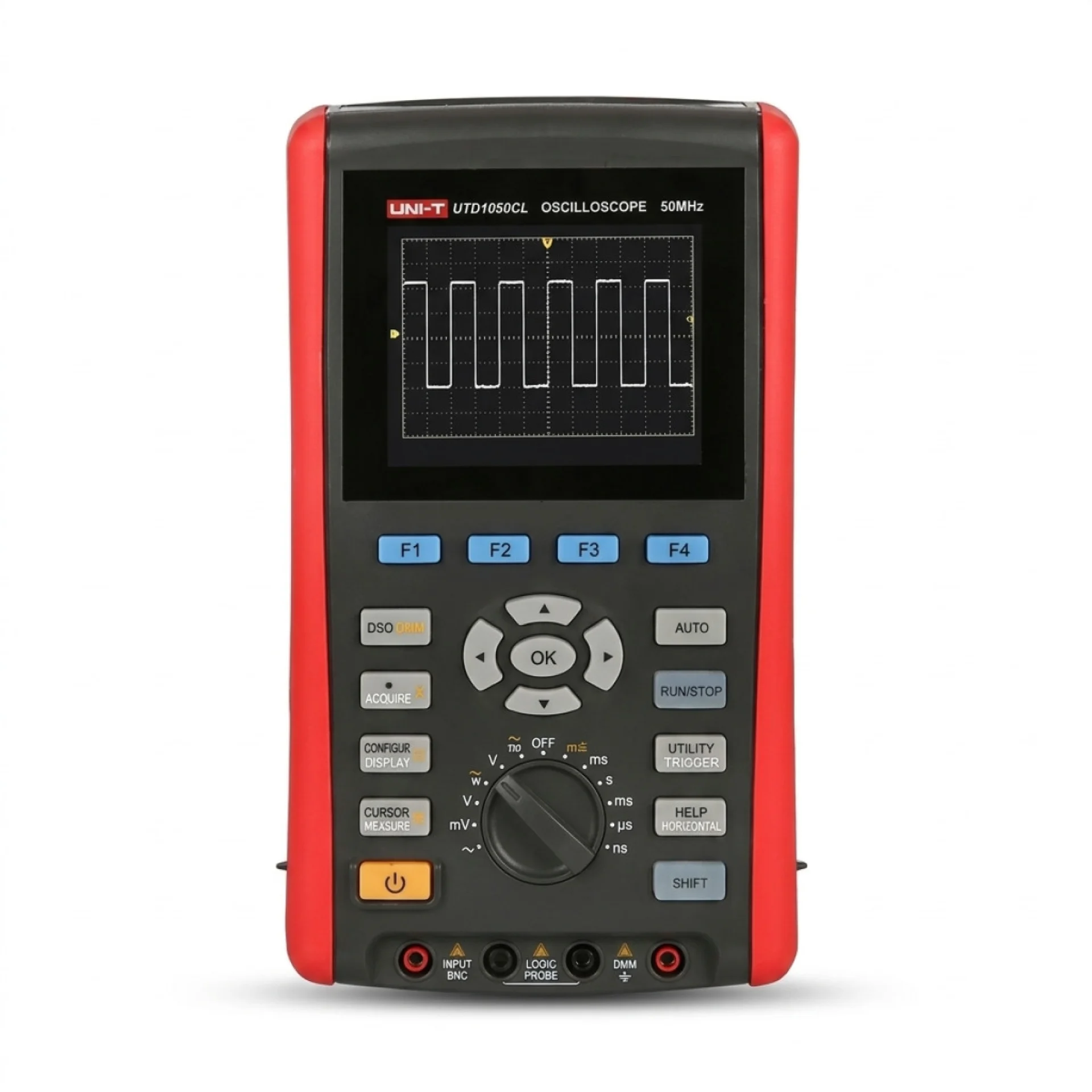

UNI-T UTD1050CL 50MHz Tek Kanal El Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

50 MHz Bant Genişliği & 200 MSa/s Örnekleme: Yüksek hızlı sinyal takibi ve hassas geçiş analizleri için ideal analog bant genişliği.
Hibrit 2'si 1 Arada Çözüm: Dijital depolamalı osiloskop ile 3999 sayımlı tam özellikli dijital multimetreyi (DMM) tek gövdede sunar.
Uzun Batarya Ömrü: 7.4V 3600mAh dahili Li-ion bataryası sayesinde sahada 8 saate varan kesintisiz çalışma imkanı.
Kapsamlı Tetikleme Modları: Kenar, Darbe Genişliği, Video ve Eğim tetikleme seçenekleriyle karmaşık sinyalleri kolayca yakalama.
Zengin Otomatik Ölçüm Fonksiyonu: Frekans, tepe-tepe gerilimi, periyot gibi 22 farklı elektriksel parametreyi anlık ve otomatik hesaplama.
Gelişmiş Veri Yönetimi: Dalga formu kayıt/çağırma, bitmap ekran görüntüsü saklama ve Mini-USB üzerinden PC bağlantısı.
Renkli TFT LCD Ekran: 3.5 inçlik ekranı ile hem aydınlık hem de düşük ışıklı saha ortamlarında üstün okunabilirlik.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi / Adaptör	100V - 240V AC, 50/60Hz giriş; 9V / 4A DC çıkış
Dahili Batarya	7.4V 3600mAh Li-ion Şarj Edilebilir Pil
Pil Çalışma Süresi	Yaklaşık 8 saate kadar
Multimetre DC Gerilim Ölçümü	400mV / 4V / 40V / 400V
Multimetre AC Gerilim Ölçümü	400mV / 4V / 40V / 400V
Multimetre DC/AC Akım Ölçümü	400µA / 4000µA / 40mA / 4000mA / 4A
Direnç Ölçüm Aralığı	400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ
Kapasitans Ölçüm Aralığı	51.2nF / 512nF / 5.12µF / 51.2µF / 100µF

2. Performans Verileri

Parametre	Değer
Bant Genişliği	50 MHz
Analog Kanal Sayısı	1 Kanal
Gerçek Zamanlı Örnekleme Hızı	200 MSa/s
Yükselme Zamanı (Rise Time)	≤ 7 ns
Hafıza Derinliği	12 kpts
Dikey Hassasiyet (V/div)	5 mV/div - 20 V/div
Zaman Tabanı Ölçeği (s/div)	5 ns/div - 50 s/div
Tetikleme (Trigger) Tipleri	Kenar (Edge), Darbe Genişliği (Pulse Width), Video, Eğim (Slope)
Otomatik Ölçüm Türleri	22 farklı otomatik dalga formu parametresi
Multimetre Ekran Çözünürlüğü	3999 Sayım (Count)
Veri Depolama Formatları	Ayar konfigürasyonu, Dalga formu (Waveform), Bitmap

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	3.5 inç Renkli TFT LCD
Ekran Çözünürlüğü	320 x 240 piksel
Haberleşme Arayüzü	Mini-USB Portu
Gövde Tasarımı	Darbe sönümleyici koruyucu kenarlıklar, ergonomik el tipi endüstriyel form
Dahili Fonksiyon Entegrasyonu	Osiloskop ve Dijital Multimetre (DMM) hibrit yapı

4. Boyutlar ve Ağırlık

Parametre	Değer
Cihaz Boyutları	199 mm x 118 mm x 49 mm
Net Ağırlık	Yaklaşık 0.9 kg

UNI-T UTD1050CL, ağır masaüstü laboratuvar cihazlarının sunduğu hassasiyeti ergonomik ve kompakt bir el tipi gövdede buluşturur. Yalnızca 0.9 kg ağırlığa sahip kompakt tasarımı, sahada tek elle kolay kullanım sunarken saha mühendislerinin ve teknisyenlerin çanta yükünü asgariye indirir. Cihazın kauçuk takviyeli dayanıklı dış gövdesi, endüstriyel ortamlardaki zorlu düşme, titreşim ve toza karşı üst düzey koruma sağlar. Ayrıca bağımsız osiloskop ve multimetre arayüzü, karmaşık elektriksel ölçümler sırasında modlar arası hızlı geçişi sağlayarak arıza tespit sürelerini belirgin şekilde kısaltır. Geniş açılı renkli ekranı ise karmaşık sinyal formlarının anlık analizini son derece pratik hale getirir.

Saha Servis ve Bakım: Şebeke dışı sahalarda ve endüstriyel tesislerde pano içi sinyal kontrolü ve acil arıza teşhisi.
Endüstriyel Otomasyon Sistemleri: PLC çıkışları, sürücü PWM sinyalleri, röle anahtarlamaları ve sensör lojik sinyallerinin yerinde analizi.
Güç Elektroniği ve Yenilenebilir Enerji: Güneş enerjisi invertörleri, UPS güç kaynakları ve motor sürücülerinde dalga formu kalitesi kontrolü.
Otomotiv Elektroniği: Araç içi sensörlerin (krank, eksantrik, lambda), CAN-bus veri hatlarının ve ateşleme sistemlerinin dalga boyu doğrulaması.
AR-GE ve Eğitim Laboratuvarları: Üniversitelerin mühendislik ve meslek yüksekokulu laboratuvarlarında temel elektronik uygulamaları ve saha eğitimi.
Telekomünikasyon ve Haberleşme: Baz istasyonları ve saha dağıtım kutularında güç ve düşük frekanslı iletim sinyallerinin doğrulanması.

UNI-T model kodlama standartlarına göre 'UTD1050CL' ifadesi şu teknik detayları barındırır: - 'UTD': Uni-Trend Digital Storage Oscilloscope (Dijital Depolamalı Osiloskop) ürün ailesini temsil eder. - '1000 Serisi': Taşınabilir, dayanıklı ve entegre multimetre modülüne sahip el tipi endüstriyel osiloskop segmentini işaret eder. - '50': Cihazın analog bant genişliğini (Bandwidth) gösterir; bu model için 50 MHz sınırını ifade eder. - 'C': Giriş/orta seviye örnekleme mimarisine sahip tek kanallı (Single Channel - 1CH) yapıyı tanımlar (Serideki 'D' harfi çift kanalı ifade etmektedir). - 'L': Düşük güç tüketimli, optimize edilmiş TFT renkli ekran ve genişletilmiş batarya yönetim sistemiyle modernize edilmiş hafif kasayı gösterir.
