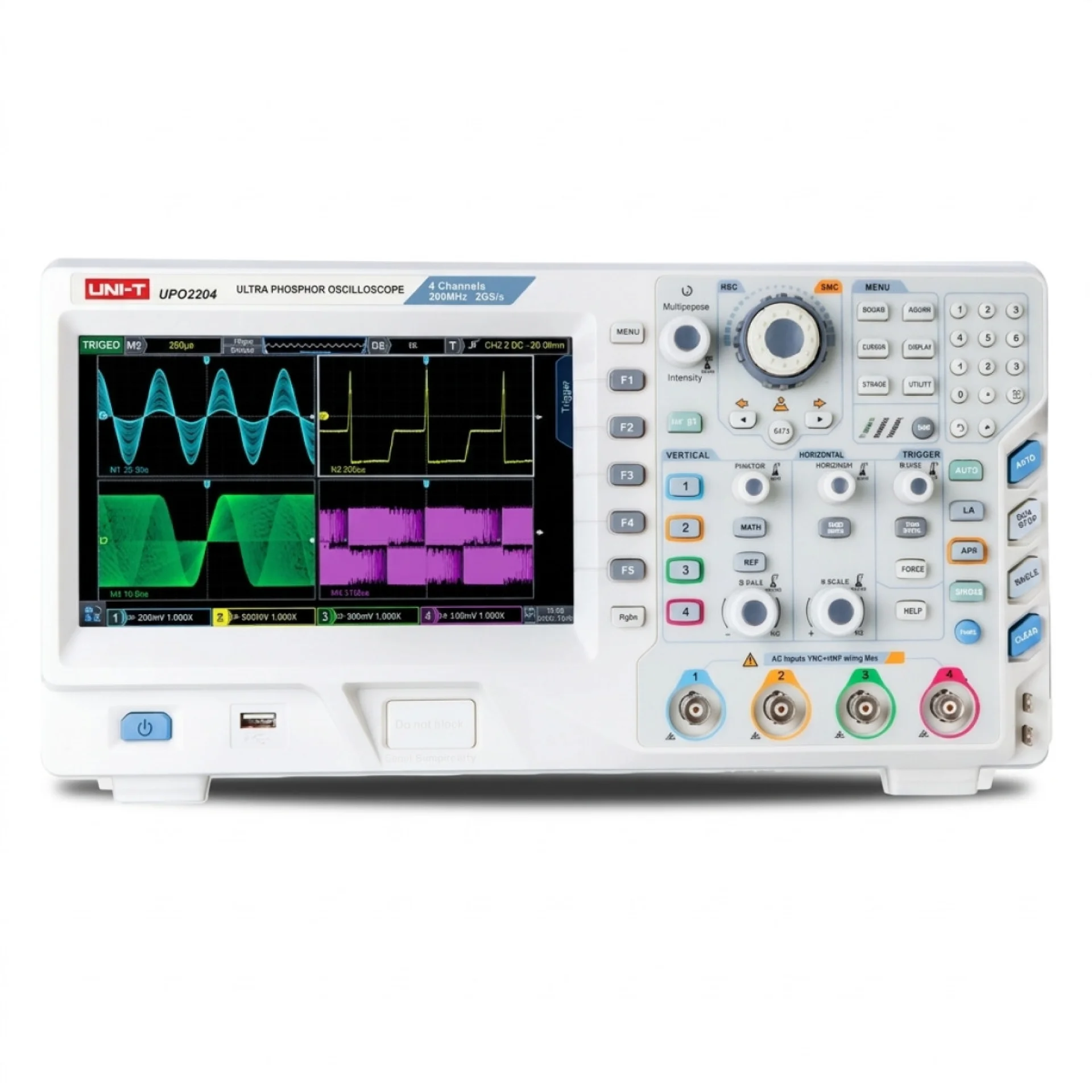

UNI-T UPO2204 200MHz Dört Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

200MHz Bant Genişliği & 4 Kanal: Karmaşık çok fazlı ve bus tabanlı sinyalleri eşzamanlı izleme kabiliyeti.
2GSa/s Maksimum Örnekleme Oranı: Hızlı geçişkenleri ve sinyal detaylarını kayıpsız yakalama.
56Mpts Ultra Derin Hafıza: Uzun süreli sinyal kayıtlarında dahi yüksek örnekleme hızını koruyabilme avantajı.
Ultra Fosfor Ekran Teknolojisi: 256 seviyeli renk ve yoğunluk derecelendirmesi ile nadir rastlanan sinyal anomalilerini ve jitter'ı görselleştirme.
1.000.000 wfms/s Dalga Formu Yakalama Oranı: Anlık pikleri, çapakları (glitch) ve kararsız sinyal bozulmalarını kaçırmadan yakalama.
36 Otomatik Ölçüm Parametresi: Ekranda aynı anda 5 farklı parametreyi dinamik olarak izleyebilme imkanı.
Gelişmiş Bağlanabilirlik: LAN arayüzü ile web tabanlı uzaktan kontrol, USB arayüzü ve harici monitörler için VGA çıkışı.
120.000 Kare Dalga Formu Kaydı: Geçmiş sinyal verilerini kare kare analiz etme ve hata arama olanağı.

1. Elektriksel Veriler

Parametre	Değer
Giriş Voltajı	100V - 240V AC, 50/60Hz
Güç Tüketimi	Maksimum 100VA
Sigorta	F 2.5A 250V
Maksimum Giriş Voltajı	400V (DC + Tepe, 1MΩ)
Giriş Empedansı	(1MΩ ± 2%) // (16pF ± 3pF)
Giriş Kaplini	DC, AC, GND
Kanaldan Kanala İzolasyon	DC'den maksimum bant genişliğine: >40dB

2. Performans Verileri

Parametre	Değer
Bant Genişliği	200MHz
Kanal Sayısı	4 Analog Kanal
Gerçek Zamanlı Örnekleme Hızı	2GSa/s
Hafıza (Bellek) Derinliği	56Mpts
Dalga Formu Yakalama Oranı	1.000.000 wfms/s (Öne çıkan modda) / 200.000 wfms/s (Standart)
Yükselme Zamanı (Tipik)	≤1.8ns
Dikey Çözünürlük	8 bit
Dikey Ölçek	500µV/div - 20V/div (1MΩ)
Yatay Zamanlama Ölçeği	2ns/div - 1000s/div
Tetikleme Türleri / Modları	Otomatik, Manuel, Tekli / Kenar, Eğim, Video (NTSC, PAL, SECAM)
Otomatik Ölçüm Sayısı	36 Parametre (Aynı anda ekranda 5 parametre)
Kayıt / Oynatma	120.000 Çerçeve (Frame)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Boyutu ve Tipi	8 inç WVGA TFT LCD, 24-bit Gerçek Renk
Ekran Çözünürlüğü	800 x 480 Piksel, 256 Seviye Gri/Renk Skalası (Ultra Fosfor)
Haberleşme Arayüzleri	USB Host, USB Device, LAN (Web erişimi/kontrolü), Harici Tetik (EXT), VGA Çıkış, Pass/Fail Çıkışı
Dahili Depolama	256 Kurulum, 256 Dalga Formu (Harici USB destekli)

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	370 mm x 185 mm x 115 mm
Ağırlık	4.5 kg

UNI-T UPO2204, gelişmiş Ultra Fosfor Teknolojisi (UPO) sayesinde geleneksel dijital osiloskopların ötesine geçerek analog benzeri bir görüntüleme deneyimi sunar; 256 seviyeli gri ve renk yoğunluk ölçeği, sinyallerin sıklık derecesini görünür kılarak hata ayıklama süreçlerini radikal şekilde hızlandırır. 8 inçlik geniş WVGA ekranı, 4 kanalın dalga formlarını, ölçüm verilerini ve menüleri sıkışıklık hissi olmadan net bir şekilde kullanıcıya aktarır. Kompakt masa tipi gövdesi az yer kaplarken, entegre LAN portu üzerinden web sunucu desteği ve VGA harici ekran çıkışı sunması, hem laboratuvar otomasyon sistemlerine entegrasyonu kolaylaştırır hem de eğitim veya sunum ortamlarında geniş ekran paylaşımını zahmetsiz hale getirir.

Gömülü Sistemler ve IoT Tasarımı: Mikrodenetleyici tabanlı devrelerin, SPI/I2C/UART iletişim protokollerinin ve çok kanallı sinyal zamanlamalarının analizi.
Güç Elektroniği ve Sürücü Testleri: İnvertör, SMPS güç kaynakları, motor sürücü devreleri ve anahtarlama elemanlarının (MOSFET/IGBT) performans ve kayıp testleri.
Otomotiv Elektroniği: Araç içi sensörlerin, ECU tetikleme sinyallerinin ve elektriksel gürültülerin doğrulanması.
Ar-Ge ve Akademik Laboratuvarlar: Üniversitelerin mühendislik laboratuvarlarında eğitim amaçlı kullanım ve donanım geliştirme projeleri.
Üretim Hattı ve Kalite Kontrol (Pass/Fail): Seri üretimde sınır limitlerinin belirlenip kartların hızlıca otomatik elektriksel testlerden geçirilmesi.
Bakım, Onarım ve Servis Hizmetleri: Endüstriyel otomasyon cihazlarında, medikal ekipmanlarda ve elektronik kartlarda meydana gelen arızaların tespiti.

Ürün kodu 'UPO2204', cihazın temel mimari özelliklerini standartlaştırılmış bir hiyerarşiyle özetler: 'UPO' ifadesi (Ultra Phosphor Oscilloscope), cihazın yüksek yenileme hızına ve çok seviyeli yoğunluk derecelendirmesine sahip yeni nesil fosfor görüntüleme mimarisini temsil eder. İlk hane olan '2', UNI-T'nin performans odaklı 2000 serisi donanım platformuna ait olduğunu gösterir. Devamındaki '20' ibaresi cihazın 200 MHz'lik analog bant genişliğini kodlarken, son hane olan '4' ise cihazın 4 bağımsız analog giriş kanalına sahip olduğunu açıkça belirtir. Bu isimlendirme, kullanıcının doğrudan cihazın serisini (UPO2000), bant limitini (200MHz) ve kanal kapasitesini (4 CH) analiz etmesine olanak tanır.
