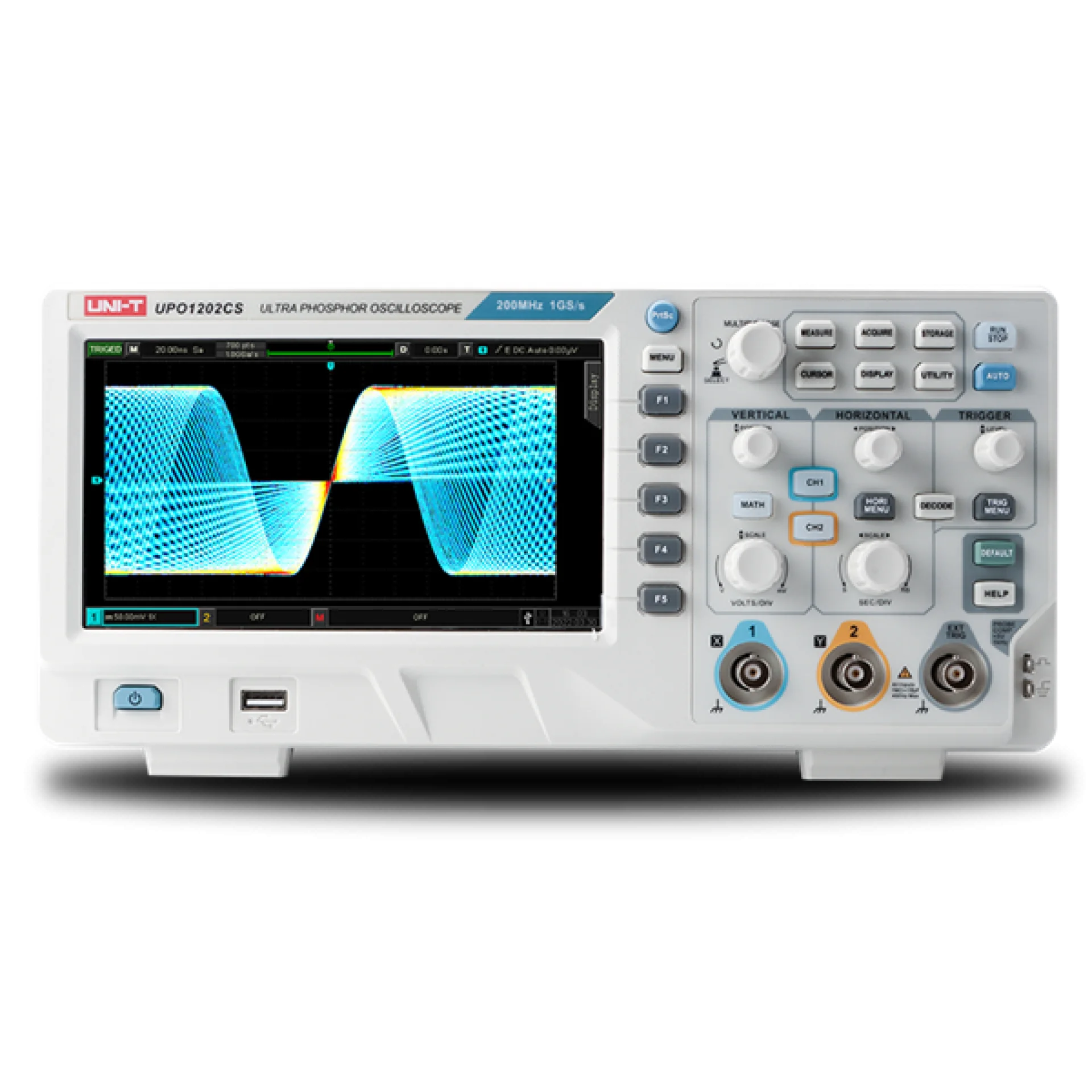

UNI-T UPO1202CS 200MHz Çift Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Bant Genişliği ve Yüksek Örnekleme: 200 MHz çift kanal mimarisi ve 1 GSa/s gerçek zamanlı örnekleme hızı ile yüksek hızlı sinyalleri kesintisiz yakalar.
Ultra Fosfor Teknolojisi: 500.000 wfms/s sinyal yakalama oranı ve 256 seviyeli gri tonlama ekranı ile nadir görülen anormallikleri (glitch/jitter) anında görünür kılar.
Devasa Hafıza Derinliği: 56 Mpts bellek kapasitesi sayesinde yüksek örnekleme hızından ödün vermeden uzun süreli sinyal kayıtları sunar.
Gelişmiş Ölçüm Yeteneği: Eşzamanlı 5 tip parametre gösterimi sağlayan 36 otomatik ölçüm parametresi ve donanımsal 7-bit frekans sayıcı.
Entegre DVM & Pass/Fail Testi: Çift kanal bağımsız AC/DC TRMS Dijital Voltmetre ve üretim bantları için Pass/Fail çıkışı.
Kapsamlı Bağlantı: USB, LAN arayüzü ve yerleşik Web Sunucusu üzerinden bilgisayara gerek kalmadan uzaktan izleme ve kontrol imkanı.

1. Elektriksel Veriler

Parametre	Değer
Giriş Voltajı	100V - 240V AC, 50/60Hz
Güç Tüketimi	Maks. 100VA
Giriş Empedansı	(1MΩ ± 2%) // (16pF ± 3pF)
Maksimum Giriş Gerilimi	400V (DC + Vpeak, 1MΩ)
Giriş Kuplajı	DC, AC, GND
Dikey Ölçek Hassasiyeti	1mV/div - 20V/div
Dikey Çözünürlük	8 bit
Sigorta	F 2.5A 250V

2. Performans Verileri

Parametre	Değer
Bant Genişliği	200 MHz
Kanal Sayısı	2 Analog Kanal
Gerçek Zamanlı Örnekleme Hızı	1 GSa/s
Hafıza Derinliği	56 Mpts
Dalga Formu Yakalama Oranı	500.000 wfms/s
Yükselme Zamanı (Tipik)	≤ 1.8 ns
Zaman Tabanı Ölçeği	1ns/div - 1000s/div
Dalga Formu Kayıt Kapasitesi	100.000 Frame
Otomatik Ölçüm Parametreleri	36 Tip Otomatik Ölçüm
Donanımsal Frekans Sayıcı	7 Bit

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	7 inç WVGA TFT LCD
Ekran Çözünürlüğü	800 x 480 Piksel (24-bit gerçek renk)
Görüntüleme Teknolojisi	Ultra Fosfor (256 seviyeli gri tonlama/renk sıcaklığı)
Haberleşme Arayüzleri	USB Host, USB Device, LAN, EXT Trigger, AUX Out (Pass/Fail)
Uzaktan Erişim Desteği	Entegre Web Sunucu Arayüzü

4. Boyutlar ve Ağırlık

Parametre	Değer
Genişlik x Yükseklik x Derinlik	306 mm x 138 mm x 124 mm
Cihaz Ağırlığı	Yaklaşık 3.0 kg

UNI-T UPO1202CS, modern Ar-Ge laboratuvarları ve saha mühendisliği ihtiyaçları gözetilerek kompakt ve ergonomik bir masa tipi form faktöründe tasarlanmıştır. 7 inç yüksek çözünürlüklü WVGA ekranı, 256 seviyeli yoğunluk derecelendirmeli Ultra Fosfor mimarisi ile birleşerek analog osiloskopların sinyal detay hissiyatını dijital analiz kabiliyetiyle buluşturur. 124 mm derinliğiyle tezgah üstü çalışma alanlarında minimum yer kaplarken, optimize edilmiş soğutma yapısı ve dahili Web arayüzü ile uzaktan test otomasyonlarında yüksek kararlılık ve kesintisiz çalışma performansı sunar.

Gömülü Sistem Tasarımı ve Hata Ayıklama: Mikrokontrolör, FPGA ve hızlı lojik devrelerin sinyal bütünlüğü ve zamanlama analizlerinde.
Endüstriyel Otomasyon ve Güç Elektroniği: Motor sürücüleri, anahtarlamalı güç kaynakları (SMPS) ve invertör sistemlerindeki geçici rejim (transient) testlerinde.
Ar-Ge ve Donanım Doğrulama: Elektronik kart tasarımı, analog filtreleme ve yüksek frekanslı sinyal doğrulama süreçlerinde.
Üretim Hattı ve Kalite Kontrol: Otomasyon hatlarında Pass/Fail fonksiyonu ve harici tetikleme desteğiyle hızlı seri imalat testlerinde.
Eğitim ve Üniversite Laboratuvarları: Elektrik-Elektronik mühendisliği laboratuvarlarında temel ve ileri seviye sinyal işleme deneylerinde.
Telekomünikasyon ve Haberleşme: NTSC/PAL/SECAM video sinyallerinin doğrulanması ve temel RF modülasyon dalga formu gözlemlerinde.

Ürün kod yapısı olan 'UPO1202CS', cihazın donanımsal mimarisi ve teknik sınıflandırması hakkında net bilgiler içerir: 'UPO' ifadesi (Uni-Trend Phosphor Oscilloscope), cihazın gelişmiş 'Ultra Fosfor' teknolojisine ve yüksek dalga formu yakalama oranına sahip olduğunu gösterir. '1' rakamı ürünün birinci nesil ekonomik/orta segment kasa ve platform mimarisini; ardından gelen '20' rakamı cihazın 200 MHz analog bant genişliğine sahip olduğunu belirtir. '2' ibaresi 2 adet analog giriş kanalını temsil ederken, 'CS' son eki renkli geniş TFT ekranı, standart dijital arabirimleri (USB/LAN) ve akıllı web/dijital voltmetre fonksiyonlarını barındıran ticari konfigürasyonu simgeler.
