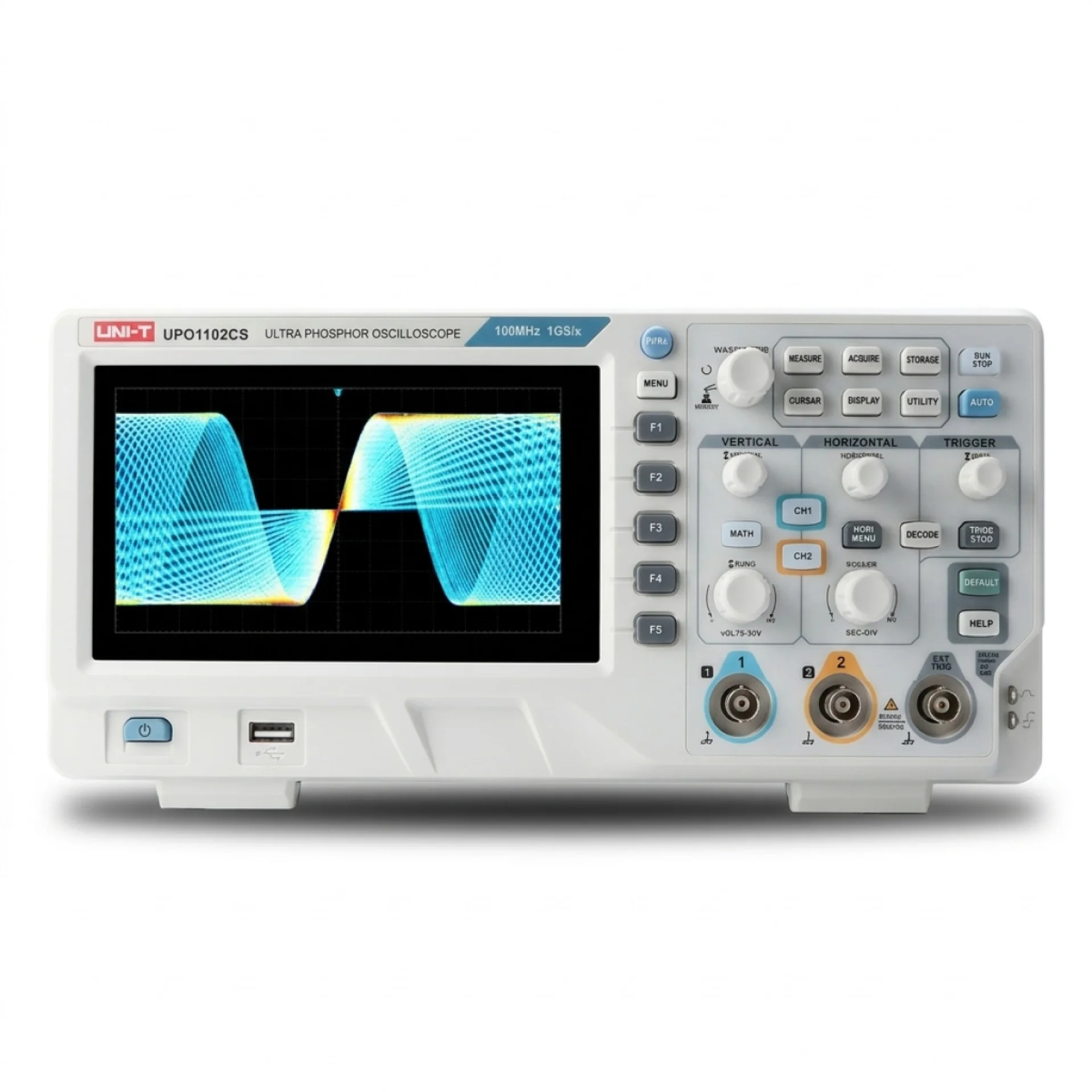

UNI-T UPO1102CS 100MHz Çift Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Bant ve Yüksek Hız: 100 MHz analog bant genişliği ve 1 GSa/s gerçek zamanlı örnekleme hızı.
Ultra Fosfor Teknolojisi: 256 seviyeli gri tonlama ve 500,000 wfms/s dalga formu yakalama hızı ile nadir ve geçici sinyal anomalilerini anında yakalama.
Derin Hafıza Kapasitesi: 56 Mpts ultra derin donanımsal hafıza ile uzun süreli kayıt ve detay analizi.
Gelişmiş Ekran: Yüksek çözünürlüklü 7 inç WVGA (800x480) 24-bit renkli TFT LCD panel.
Zengin Otomatik Ölçüm: 36 dalga formu parametresini otomatik analiz edebilme ve aynı anda 5 ölçümü ekranda gösterme.
Entegre DVM Fonksiyonu: Çift kanal bağımsız AC ve DC TRMS dijital voltmetre desteği.
Uzaktan Erişim ve Kontrol: Dahili LAN portu üzerinden Web tabanlı uzaktan kontrol ve USB bağlantı arayüzleri.

1. Elektriksel Veriler

Parametre	Değer
Besleme Gerilimi	100V - 240V AC, 50/60Hz
Güç Tüketimi	Maksimum 100VA
Sigorta Değeri	F 2.5A 250V
Giriş Empedansı	(1MΩ ± %2) // (16pF ± 3pF)
Maksimum Giriş Voltajı	400V Maks. (DC + Vpeak, 1MΩ)
Dikey Çözünürlük	8 bit
Dikey Ölçek Aralığı	1mV/div - 20V/div
Giriş Kuplajı	DC, AC, GND

2. Performans Verileri

Parametre	Değer
Bant Genişliği	100 MHz (Çift Kanal)
Kanal Sayısı	2 Analog Kanal
Gerçek Zamanlı Örnekleme Hızı	1 GSa/s
Yükselme Zamanı (Tipik)	≤ 3.5 ns
Hafıza Derinliği	56 Mpts
Dalga Formu Yakalama Hızı	500,000 wfms/s
Dalga Formu Kaydı	100,000 kare (frame)
Zaman Tabanı Ölçeği	2ns/div - 1000s/div
Otomatik Ölçüm Parametreleri	36 Farklı Tip (Pk-Pk, RMS, Frekans, Faz vb.)
Frekans Sayıcı Çözünürlüğü	7 bit

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	7 inç TFT LCD, 24-bit Gerçek Renk
Ekran Çözünürlüğü	WVGA (800 x 480 piksel)
Görüntüleme Teknolojisi	Ultra Fosfor (256 Seviye Gri Tonlama)
Haberleşme Arayüzleri	USB Host, USB Device, LAN (Web Erişimi), EXT Tetik, Pass/Fail Çıkışı
DVM Özelliği	Entegre Dijital Voltmetre, Çift Kanal Bağımsız AC/DC TRMS
Gövde Tipi	Masa Tipi (Benchtop) Endüstriyel Kasa

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	306 mm x 138 mm x 124 mm
Ağırlık	Yaklaşık 3.0 kg

UNI-T UPO1102CS, kompakt masaüstü ayak iziyle laboratuvar ve saha ortamlarında maksimum alan tasarrufu sağlar. Cihazın yenilikçi Ultra Fosfor görüntüleme mimarisi, dalga formlarının yoğunluğunu 256 seviyeli renk gradyanı ile görselleştirerek klasik dijital osiloskoplarda gözden kaçabilen jitter, gürültü ve nadir tetikleme hatalarını kristal netliğinde sunar. Ergonomik ön panel yerleşimi, kanallara hızlı erişim ve iş akışını hızlandıran atanmış fonksiyon tuşları sunarken; web sunucu desteği ve çoklu arayüz bağlantıları (USB/LAN) sistem entegrasyonunu, test otomasyonunu ve veri paylaşımını son derece zahmetsiz hale getirir.

Elektronik Ar-Ge ve Tasarım: Gömülü sistemler, mikroişlemci tabanlı kartlar ve donanım doğrulama süreçleri.
Endüstriyel Otomasyon ve Bakım: PLC, sürücü sistemleri, sensör çıkışları ve endüstriyel haberleşme hatlarının analizi ve arıza tespiti.
Güç Elektroniği: Güç kaynakları, SMPS tasarımları, invertör kontrolü ve anahtarlama analizleri.
Eğitim ve Akademik Laboratuvarlar: Üniversiteler, meslek yüksekokulları ve teknik eğitim merkezlerinde temel/ileri seviye elektronik eğitimleri.
Kalite Kontrol ve Üretim Testleri: Dahili 'Geçti/Kaldı' (Pass/Fail) tolerans testleri ile üretim hatlarında hızlı onay mekanizmaları.

Ürün kod yapısı cihazın temel mimari özelliklerini simgeler: 'UPO' ön eki, UNI-T üreticisinin 'Ultra Phosphor Oscilloscope' (Ultra Fosfor Osiloskop) üst düzey görüntüleme mimarisine işaret eder. Kodun devamındaki '1' serinin jenerasyon/platform sınıfını, '10' ibaresi 100 MHz analog bant genişliğini, son basamaktaki '2' ise cihazın 2 bağımsız analog giriş kanalına sahip olduğunu belirtir. 'CS' son eki, standart dijital osiloskoplardan farklı olarak yüksek dalga formu yakalama hızı (500k wfms/s), derin bellek mimarisi (56 Mpts) ve renk/gri-derecelendirmeli fosfor görüntüleme motoruna sahip kompakt masaüstü modeli temsil eder.
