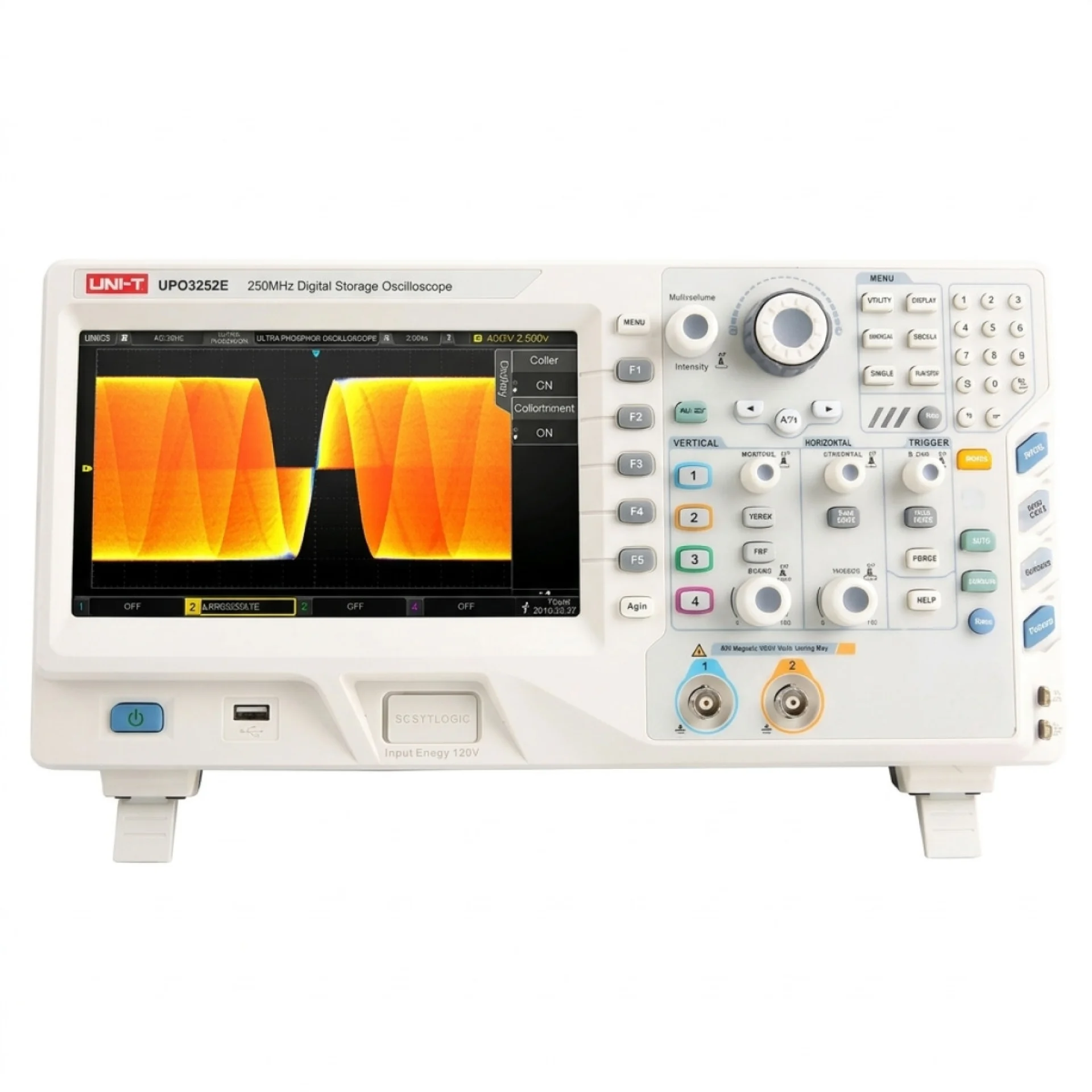

UNI-T UPO3252E 250MHz Çift Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

250 MHz Bant Genişliği: Yüksek frekanslı sinyallerin hassas analizi için optimize edilmiş 2 analog kanal mimarisi.
2.5 GSa/s Örnekleme Oranı: Transient ve yüksek hızlı darbeleri kaçırmadan yakalayan ultra yüksek örnekleme gücü.
Ultra Fosfor Teknolojisi (UPO): 256 seviyeli gri tonlama ve dalga formu yoğunluk derecelendirmesi ile analog osiloskop hissiyatında görsel derinlik.
200.000 wfms/s Yakalama Hızı: Nadir görülen sinyal hatalarını ve glitçleri anında tespit eden yüksek sinyal yenileme performansı.
70 Mpts'e Varan Bellek Derinliği: Uzun kayıt sürelerinde dahi yüksek örnekleme hızını koruyarak detaylı sinyal analizi imkanı.
Gelişmiş Seri Bus Kod Çözme: RS232, I2C, SPI, CAN, LIN, FlexRay ve USB standartlarında dahili donanımsal tetikleme ve kod çözme.
Kapsamlı Arayüz ve Web Kontrolü: LAN üzerinden uzaktan izleme/kontrol, harici monitörler için VGA çıkışı ve veri aktarımı için USB portları.

1. Elektriksel Veriler

Parametre	Değer
Besleme Gerilimi	100V - 240V ACrms, 50/60Hz
Giriş Empedansı	1MΩ ±2%, 18 ±3pF
Dikey Hassasiyet Ölçeği	1mV/div - 20V/div (1MΩ)
DC Kazanç Doğruluğu	<5mV: ±3%, ≥5mV: ±2%
Kanal Sayısı	2 Analog Kanal

2. Performans Verileri

Parametre	Değer
Bant Genişliği	250 MHz
Gerçek Zamanlı Örnekleme Hızı	2.5 GSa/s
Hafıza (Bellek) Derinliği	56 Mpts / 70 Mpts maks.
Dalga Formu Yakalama Oranı	200.000 wfms/s
Frekans Sayıcı	6 bit
Dalga Formu Kaydı	Tek kanal 100.000 frame (1.00ms - 100s)
Otomatik Ölçümler	34 farklı parametre (aynı anda ekranda 5 parametre gösterimi)
Protokol / Bus Çözümleme	RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi ve Boyutu	8 inç WVGA TFT LCD (800 x 480 piksel)
Ekran Renk / Gri Skala	Ultra Fosfor, 256 seviye yoğunluk derecelendirmesi
Bağlantı Arayüzleri	USB Host, USB Device, LAN (Web kontrol), EXT Tetik, Pass/Fail, VGA Çıkışı
Gövde Rengi	Beyaz ve Gri

4. Boyutlar ve Fiziksel Ölçüler

Parametre	Değer
Dış Boyutlar (G x Y x D)	370 mm x 195 mm x 125 mm
Ağırlık	4.2 kg
Dahili Aksesuarlar	Güç kablosu, USB veri kablosu, 2 adet pasif prob

UNI-T UPO3252E, Ultra Fosfor Teknolojisi (UPO) sayesinde sinyallerin istatistiksel dağılımını ve yoğunluğunu 256 basamaklı gri tonlamayla ekrana yansıtarak geleneksel dijital osiloskopların ötesinde bir görsel analiz kabiliyeti sunar. 8 inçlik geniş WVGA ekranı, dalga formlarını ve ölçüm verilerini kalabalıklaştırmadan net bir biçimde okumayı sağlarken, arka panele yerleştirilen VGA çıkışı ile laboratuvar ve eğitim ortamlarında sunum yapmayı kolaylaştırır. Dahili Web Server desteği, cihazı ağ üzerinden bağımsız bir yazılıma ihtiyaç duymaksızın doğrudan web tarayıcısı ile izleme ve kontrol etme imkanı vererek modern endüstriyel otomasyon hatlarına ve uzaktan test altyapılarına tam uyum sağlar.

Gömülü Sistem Geliştirme ve Hata Ayıklama: I2C, SPI, UART ve USB veri yollarının senkronizasyon ve haberleşme doğrulama testleri.
Otomotiv Elektroniği: CAN, LIN ve FlexRay araç içi haberleşme ağlarının sinyal bütünlüğü ve protokol analizi.
Endüstriyel Otomasyon ve Güç Elektroniği: SMPS (Anahtarlamalı Güç Kaynakları), invertör ve motor sürücü devrelerindeki ani gerilim dalgalanmalarının ve geçici rejimlerin incelenmesi.
Ar-Ge ve Tasarım Doğrulama Laboratuvarları: Yüksek hızlı RF ve analog sinyal işleme devrelerinin prototipleme ve test süreçleri.
Akademik ve Teknik Eğitim: Üniversitelerin elektrik-elektronik mühendisliği laboratuvarlarında VGA ve LAN özellikleri sayesinde interaktif eğitim uygulamaları.

Ürün model kodu 'UPO3252E', cihazın teknik mimarisini doğrudan özetler: 'UPO' ifadesi, 'Ultra Phosphor Oscilloscope' (Ultra Fosfor Osiloskop) teknolojisini simgeler; bu teknoloji sinyal sıklığını ve jitter/parazitleri parlaklık derecesiyle görselleştirir. Serinin ilk rakamı olan '3', UNI-T'nin gelişmiş 3000 masaüstü platformunu temsil eder. Takip eden '25' rakamı 250 MHz bant genişliğini, '2' rakamı ise bağımsız 2 analog giriş kanalına sahip olduğunu belirtir. Sondaki 'E' takısı ise geliştirilmiş (Enhanced) bellek mimarisi, zenginleştirilmiş seri bus kod çözme kütüphanesi ve uzaktan web erişimi gibi modern endüstriyel arayüz donanımlarını içerdiğini gösterir.
