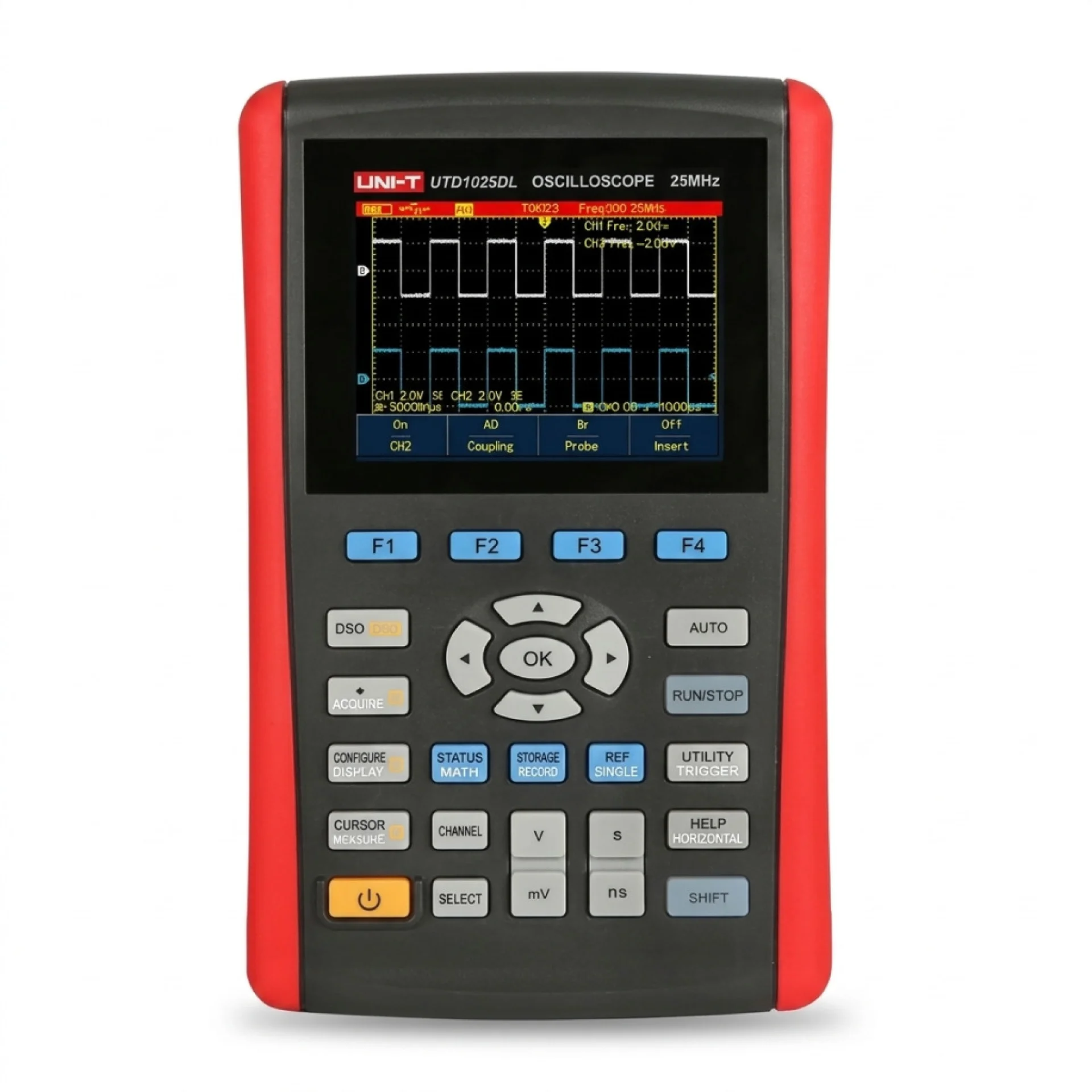

UNI-T UTD1025DL 25MHz Çift Kanal El Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

25 MHz bant genişliği ve 2 bağımsız analog kanal ile eşzamanlı sinyal analizi
250 MSa/s yüksek hızlı gerçek zamanlı örnekleme oranı ve 12 kpts hafıza derinliği
Osiloskop ve yüksek hassasiyetli 3999 sayım dijital multimetre (DMM) entegrasyonu (2'si 1 arada)
Yüksek verimli 7.4V 3600mAh Li-ion batarya ile 8 saate varan sahada bağımsız çalışma performansı
Gelişmiş dalga formu depolama, geri çağırma ve basit ekran görüntüsü (bitmap) kaydetme imkanı
22 farklı otomatik elektriksel ölçüm parametresi ile hızlı teşhis ve analiz
Hızlı veri aktarımı ve PC bağlantısı için Mini USB standart arayüzü
Net ve parlak 3.5 inç 320x240 çözünürlüklü renkli TFT LCD ekran

1. Elektriksel Veriler

Parametre	Değer
DC Voltaj Ölçümü	400mV / 4V / 40V / 400V
AC Voltaj Ölçümü	400mV / 4V / 40V / 400V
DC / AC Akım Ölçümü	400µA / 4000µA / 40mA / 4000mA / 4A
Direnç Ölçümü	400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ
Kapasite Ölçümü	51.2nF / 512nF / 5.12µF / 51.2µF / 100µF
Ekran Sayımı (Multimetre)	3999 Count
Güç Kaynağı	Li-ion Pil (7.4V 3600mAh) / DC Adaptör (Giriş: 100-240V AC, Çıkış: 9V/4A DC)
Batarya Çalışma Süresi	Yaklaşık 8 saat kesintisiz kullanım

2. Performans Verileri

Parametre	Değer
Bant Genişliği	25 MHz
Analog Kanal Sayısı	2 Kanal
Gerçek Zamanlı Örnekleme Oranı	250 MSa/s
Yükselme Zamanı (Rise Time)	≤ 14 ns
Hafıza Derinliği	12 kpts
Dikey Hassasiyet (V/div)	5 mV/div - 20 V/div
Zaman Tabanı Ölçeği (s/div)	10 ns/div - 50 s/div
Tetikleme Türleri	Kenar (Edge), Darbe Genişliği (Pulse Width), Video, Eğim (Slope)
Otomatik Ölçüm Fonksiyonu	22 farklı otomatik dalga formu parametresi
Depolama / Arayüz	Kurulum, dalga formu, bitmap desteği / Mini USB

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	3.5 inç Renkli TFT LCD
Ekran Çözünürlüğü	320 x 240 Piksel
Kullanım Biçimi	Ergonomik El Tipi / Saha Tipi
Gövde Koruma	Endüstriyel koşullara dayanıklı darbe emici dış çerçeve

4. Boyutlar

Parametre	Değer
Dış Ölçüler (G x Y x D)	199 mm x 118 mm x 49 mm
Net Ağırlık	0.9 kg (batarya dahil)

UNI-T UTD1025DL, saha servis mühendisleri ve bakım teknisyenlerinin zorlu koşullarda maksimum mobilite ile çalışabilmesi için optimize edilmiş kompakt bir tasarıma sahiptir. Masaüstü osiloskop hassasiyetini 0.9 kg ağırlığındaki hafif ve ergonomik el tipi form faktöründe sunar. Çift fonksiyonlu mimarisi sayesinde osiloskop ve profesyonel multimetre cihazlarını tek gövdede birleştirerek saha operasyonlarında taşınan ekipman yükünü minimize eder. 8 saate varan batarya ömrü, saha elektrik altyapısından bağımsız çalışmayı mümkün kılarken, darbe sönümleyici sağlam kasa yapısı endüstriyel ortamlardaki mekanik etkilere karşı üstün koruma sağlar.

Endüstriyel Otomasyon ve Bakım: PLC giriş/çıkış sinyallerinin, sensör verilerinin ve motor sürücü PWM çıkışlarının arıza tespiti ve analizi
Güç Elektroniği: İnvertör, konvertör ve SMPS güç kaynaklarının anahtarlama davranışlarının ve parazitlerinin yerinde ölçümü
Otomotiv Elektroniği: Araç içi CAN-Bus/LIN haberleşme hatlarının, enjektör sinyallerinin, krank ve eksantrik sensörlerinin diagnostik testleri
Saha Servis ve Devreye Alma: Şebekeden bağımsız tesis kurulumlarında enerji kalitesi ve kontrol devrelerinin kontrolü
Ar-Ge ve Elektronik Laboratuvarları: Gömülü sistem tasarımı, donanım hata ayıklama (debugging) ve prototipleme süreçleri
Teknik Eğitim Kurumları: Elektrik-elektronik mühendisliği ve mesleki eğitim laboratuvarlarında temel dalga formu analiz uygulamaları

Ürün kodunda yer alan karakterler cihazın sınıfını, performans limitlerini ve donanım konfigürasyonunu açıkça ifade eder: 'UTD', UNI-T markasının 'Digital Storage Oscilloscope' (Dijital Hafızalı Osiloskop) ürün grubunu temsil eder. '1000' serisi numaralandırması, taşınabilir ve el tipi (handheld) ürün platformuna işaret eder. '25' ibaresi, donanımın sahip olduğu 25 MHz analog bant genişliğini belirtir. Kodun sonundaki 'D' harfi çift kanallı (Dual Channel) analog giriş mimarisini gösterirken (tek kanallı modellerde 'C' kullanılır), 'L' uzantısı ise 250 MSa/s örnekleme hızına ve optimize edilmiş batarya-ekran yönetimine sahip güncel kompakt donanım revizyonunu sembolize eder.
