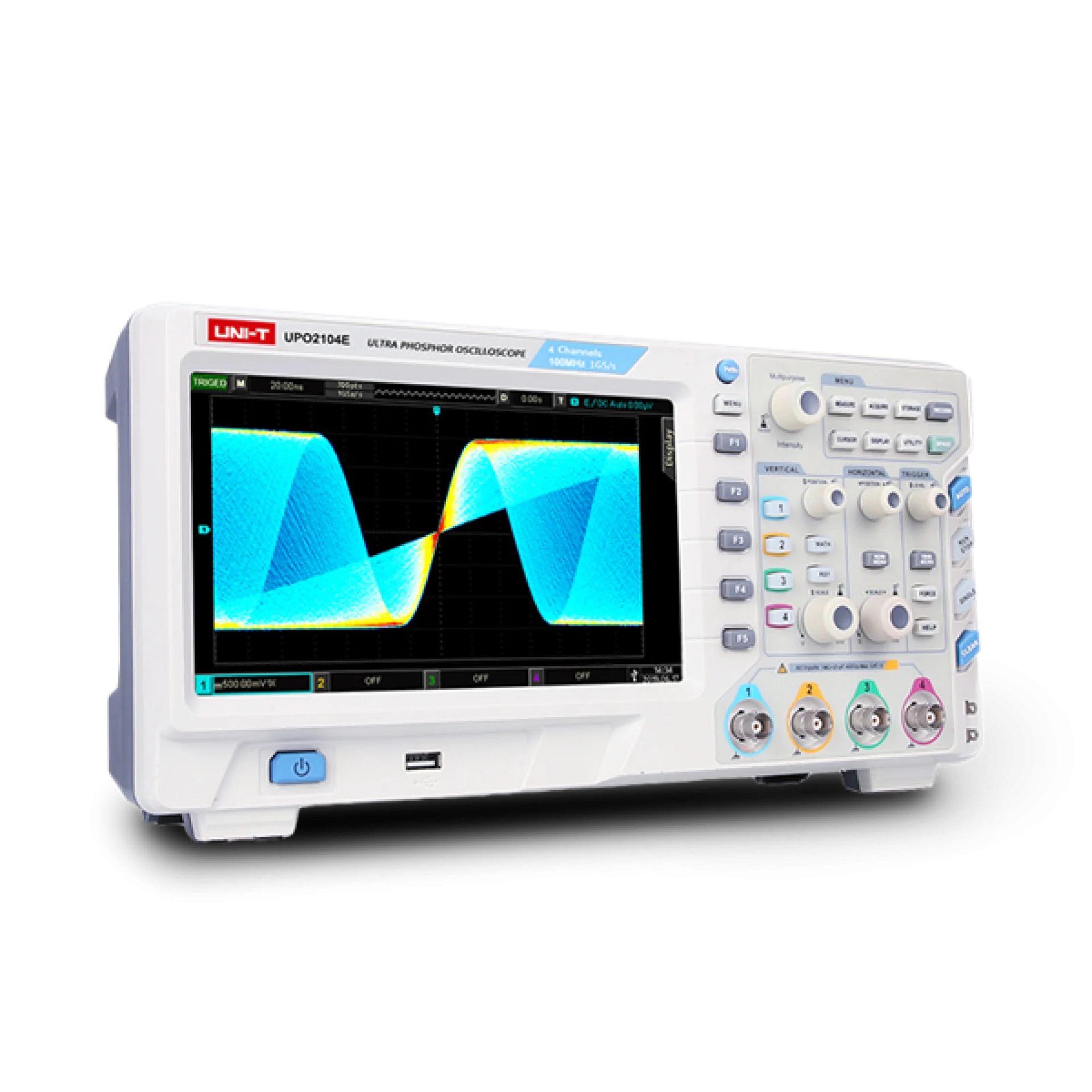

UNI-T UPO2104E 100MHz Dört Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

100 MHz Bant Genişliği ve 4 Kanal: Çok kanallı karmaşık sinyal analizleri ve çaprazlama ölçümler için 4 bağımsız analog kanal desteği.
1 GSa/s Örnekleme Hızı & 56 Mpts Bellek Derinliği: Yüksek örnekleme hassasiyeti ve ultra geniş bellek derinliği sayesinde uzun süreli sinyal yakalama ve detay analizi.
80.000 wfms/s Dalga Formu Yakalama Oranı: Hızlı yenileme hızı ile nadir görülen anormallikleri (glitch, jitter) kolayca tespit edebilme.
Ultra Fosfor Ekran Teknolojisi: 256 seviyeli gri tonlama ve renk derecelendirme ile sinyallerin sıklık yoğunluğunu hassas görselleştirme.
8 İnç WVGA Geniş Ekran: 800 x 480 çözünürlüğünde 24-bit renk derinliği sunan kullanıcı dostu net arayüz.
34 Farklı Otomatik Parametrik Ölçüm: Zaman, voltaj ve alan bazlı 34 farklı ölçüm parametresini otomatik hesaplama ve aynı anda 5 ölçümü izleme imkânı.
Entegre Web Sunucusu ve Uzaktan Kontrol: LAN arayüzü sayesinde internet tarayıcısı üzerinden doğrudan cihaz kontrolü ve veri izleme.

1. Elektriksel Veriler

Parametre	Değer
Bant Genişliği	100 MHz
Kanal Sayısı	4 Analog Kanal
Giriş Empedansı	(1MΩ ± 2%) // (21pF ± 3pF)
Giriş Kuplajı	DC, AC, GND
Dikey Hassasiyet (Ölçek)	1mV/div - 20V/div
Dikey Çözünürlük	8 bit
Maksimum Giriş Voltajı	CAT I 300Vrms, CAT II 1000Vrms, Geçici Aşırı Gerilim 1000Vpk
Besleme Gerilimi	100V - 240V AC, 45Hz - 440Hz
Sigorta Değeri	T 2.5A 250V

2. Performans Verileri

Parametre	Değer
Gerçek Zamanlı Örnekleme Hızı	1 GSa/s
Hafıza (Bellek) Derinliği	56 Mpts
Dalga Formu Yakalama Oranı	80.000 wfms/s
Yükselme Zamanı (Tipik)	≤ 3.5 ns
Zaman Tabanı Ölçeği	5ns/div - 50s/div
Zaman Tabanı Hassasiyeti	≤ ± (50 + 2 × servis ömrü) ppm
Zaman Tabanı Modları	YT, XY, Roll
Tetikleme Tipleri / Modları	Otomatik, Manuel, Tekli / Kenar (Yükselen, Düşen), Video (NTSC, PAL, SECAM)
Dalga Formu Kaydı	100.000 Çerçeve (Frame)
Görüntüleme Teknolojisi	Ultra Fosfor (256 seviyeli gri tonlama ve renk sıcaklığı)
Otomatik Ölçüm Fonksiyonları	34 Parametre (Aynı anda 5 tip ölçüm görüntüleme)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	8 inç WVGA TFT LCD (24-bit Gerçek Renk)
Ekran Çözünürlüğü	800 x 480 Piksel
Haberleşme Arayüzleri	USB Host, USB Device, LAN (Web kontrolü), EXT Trigger, Geçti/Kaldı Çıkışı
Dahili Hafıza	256 Ayar, 256 Dalga Formu
Harici Depolama	USB Bellek Desteği (Ayar, Dalga Formu, Bitmap)

4. Boyutlar

Parametre	Değer
Genişlik	336 mm
Yükseklik	164 mm
Derinlik	108 mm
Ağırlık	3.5 kg

UNI-T UPO2104E, modern laboratuvar ve saha ihtiyaçları göz önünde bulundurularak kompakt ve ergonomik bir masa tipi yapıda tasarlanmıştır. Geniş 8 inç WVGA ekranı, çok kanallı ölçümlerde dalga formlarının üst üste binmeden net bir şekilde ayrıştırılmasına olanak tanır. Ultra Fosfor teknolojisi, geleneksel dijital osiloskoplarda gözden kaçabilen anlık parazitleri ve dalga anomalilerini analog osiloskop hissiyatında ve renk sıcaklığı doğruluğunda görüntüler. Cihazın arkasında ve ön panelinde yer alan geniş bağlantı portları (USB, LAN, Ext Trigger), test otomasyonlarına hızlı entegrasyon sağlarken; sessiz çalışan soğutma sistemi ve taşımayı kolaylaştıran kompakt kasası uzun soluklu AR-GE ve üretim hattı testlerinde kullanıcı konforunu maksimize eder.

Elektronik Tasarım ve AR-GE Laboratuvarları: Donanım prototipleme, hata ayıklama ve gömülü sistem sinyal doğrulama süreçleri.
Endüstriyel Otomasyon ve Güç Elektroniği: Sürücüler, röleler, güç kaynakları (SMPS) ve PLC çevre birimlerindeki sinyal geçişlerinin ve gürültülerin analizi.
Otomotiv Elektroniği: Sensör sinyalleri, aktüatör kontrolleri ve araç içi analog/dijital haberleşme hatlarının teşhisi.
Eğitim ve Akademik Araştırma: Üniversitelerin mühendislik laboratuvarları, teknik meslek yüksekokulları ve bilimsel araştırma enstitüleri.
Teknik Servis ve Bakım-Onarım: Elektronik kart revizyonları, ses/video cihazlarının ve endüstriyel kontrol kartlarının arıza tespiti.
Üretim ve Kalite Kontrol Testleri: Üretim hatlarında 'Geçti / Kaldı' (Pass/Fail) tolerans maskeleriyle seri doğrulama testleri.

Ürün model kodu 'UPO2104E', cihazın teknik mimarisini ve sınıfını doğrudan yansıtan bir nomenklatüre sahiptir: - 'UPO' (Ultra Phosphor Oscilloscope): Cihazın analog fosfor ekran davranışını simüle eden 256 seviyeli gri tonlama ve renk derecelendirme teknolojisine sahip üst segment fosfor osiloskop ailesine ait olduğunu gösterir. - '2': Serinin ikinci nesil veya 2000 serisi gelişmiş mimari platformunu simgeler. - '10': Cihazın bant genişliğini ifade eder; yani 10 x 10 = 100 MHz analog bant genişliğini temsil eder. - '4': Cihazın 4 bağımsız analog giriş kanalına sahip olduğunu tanımlar. - 'E' (Enhanced/Economy): Optimize edilmiş maliyet-performans oranına, zenginleştirilmiş bellek derinliğine (56 Mpts) ve güncellenmiş donanım/web uzaktan erişim arayüzlerine sahip gelişmiş sürüm olduğunu belirtir.
