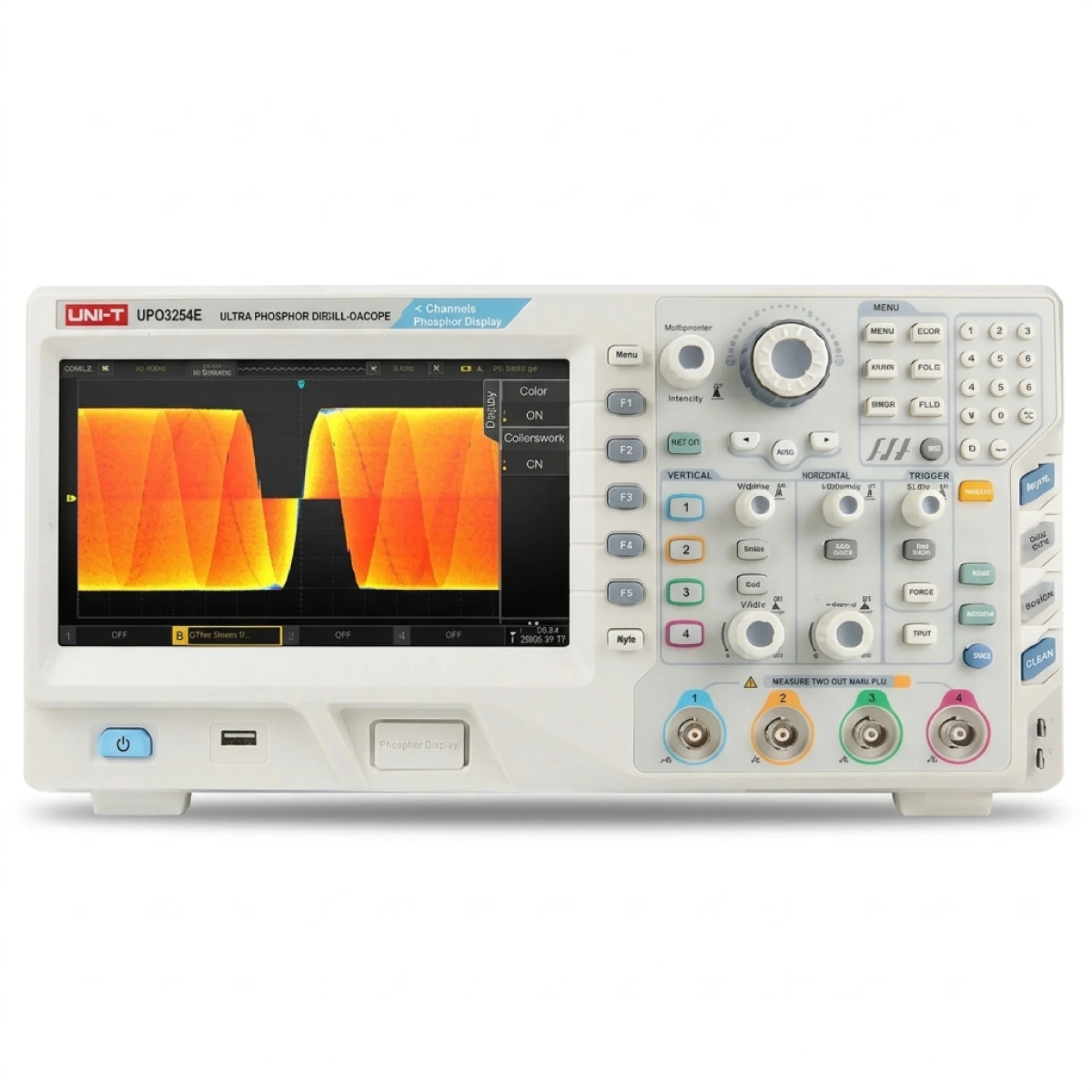

UNI-T UPO3254E 250MHz Dört Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

250 MHz Bant Genişliği & 4 Kanal: Karmaşık çok kanallı analog ve dijital sinyallerin eşzamanlı takibi.
Yüksek Örnekleme ve Bellek: 2.5 GSa/s gerçek zamanlı örnekleme ve 70 Mpts'e varan derin bellek ile uzun süreli sinyal yakalama doğruluğu.
Ultra Fosfor Teknolojisi (UPO): 200,000 wfms/s dalga formu yakalama hızı ve 256 seviyeli yoğunluk gradyanı sayesinde nadir görülen anormallikleri (glitch/jitter) kaçırmama garantisi.
Geniş Protokol Desteği: RS232, I2C, SPI, CAN, LIN ve FlexRay gibi gömülü ve otomotiv protokolleri için dahili donanımsal tetikleme ve kod çözme.
8 inç WVGA Ekran & Çoklu Arayüz: 800x480 çözünürlüklü geniş ekran, VGA çıkış ile harici monitör desteği ve LAN portu üzerinden uzaktan web arayüzü kontrolü.
Gelişmiş Analiz Kapasitesi: 34 parametreli otomatik ölçüm, FFT spektrum analizi ve 100.000 adıma kadar segmentli dalga formu kaydı.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi	100V - 240V ACrms, 50/60Hz
Kanal Sayısı	4 Analog Kanal
Giriş Empedansı	1MΩ ±2%, 18 ±3pF
Dikey Ölçek (V/div)	1mV/div - 20V/div (1MΩ)
DC Kazanç Doğruluğu	<5mV: ±3%, ≥5mV: ±2%

2. Performans Verileri

Parametre	Değer
Bant Genişliği	250 MHz
Gerçek Zamanlı Örnekleme Hızı	Maks. 2.5 GSa/s (Kanal sayısına göre 1.2 GSa/s / kanal)
Bellek Derinliği	56 Mpts / 70 Mpts (azami)
Dalga Formu Yakalama Oranı	200,000 wfms/s
Frekans Sayıcı	6 Bit Donanımsal Sayıcı
Dalga Formu Kayıt Kapasitesi	100.000 frame (1.00ms - 100s ayarlanabilir süre)
Veri Yolu Çözümleme (Bus Decode)	RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Otomatik Ölçüm Sayısı	34 Parametre (Aynı anda ekranda 5 parametre gösterimi)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	8 inç WVGA TFT LCD, 256 seviyeli Gri/Renk Skalası (Ultra Fosfor)
Ekran Çözünürlüğü	800 x 480 Piksel
Arayüzler	USB Host, USB Device, LAN (Web Kontrol), VGA Çıkış, Harici Tetik, Pass/Fail Çıkışı
Gövde Rengi	Beyaz ve Gri

4. Boyutlar ve Fiziksel Özellikler

Parametre	Değer
Fiziksel Boyutlar (G x Y x D)	370 mm x 195 mm x 125 mm
Ağırlık	4.2 kg
Kutu İçeriği	Güç kablosu, USB veri kablosu, 4 adet pasif prob

UNI-T UPO3254E, ergonomik laboratuvar tipi mimarisini modern dijital sinyal işleme gücüyle harmanlar. 8 inçlik geniş ekranı, 256 seviyeli gri tonlamalı Ultra Fosfor görüntüleme efekti ile birleştiğinde sinyal gürültülerini ve nadir tepeleri klasik CRT osiloskop hissiyatında ancak dijital hassasiyetle yansıtır. Dahili LAN portu ve Web arayüzü sayesinde kullanıcıların osiloskoba doğrudan tarayıcı üzerinden erişmesine olanak tanıyarak uzaktan test ve otomasyon odalarında fiziksel müdahaleyi minimize eder. Kompakt derinliği (125 mm), çalışma tezgahlarında minimum yer kaplarken, arkadaki VGA çıkışı sunum ve eğitim uygulamalarında harici projeksiyon/ekran bağlantısını son derece pratik hale getirir.

Otomotiv Elektroniği: Dahili CAN, LIN ve FlexRay kod çözme yetenekleriyle araç içi ECU haberleşme hatlarının analizi ve hata tespiti.
Gömülü Sistem Tasarımı ve Hata Ayıklama (Debugging): I2C, SPI ve UART barındıran mikrodenetleyici tabanlı devrelerde donanım ve yazılım doğrulama süreçleri.
Endüstriyel Otomasyon ve Sürücü Testleri: Güç elektroniği bileşenlerinde anahtarlama kayıplarının, geçici rejim (transient) darbelerinin ve kontrol sinyallerinin 4 kanal üzerinden korelasyonu.
Ar-Ge ve Akademik Laboratuvarlar: Üniversitelerin mühendislik laboratuvarlarında, RF ve haberleşme projelerinde sinyal analiz ve eğitim uygulamaları.
Üretim Hattı Kalite Kontrolü (Pass/Fail): Otomatik Geçti/Kaldı maske testleri ve USB/LAN üzerinden SCPI komutlarıyla otomatik test istasyonlarına entegrasyon.

Ürün model kodu 'UPO3254E', cihazın yapısal ve teknik yeteneklerini tanımlayan modüler bir kodlamaya sahiptir: 'UPO' (Ultra Phosphor Oscilloscope), cihazın yüksek dalga formu yakalama hızına ve renk/yoğunluk derecelendirmeli görüntüleme motoruna sahip olduğunu gösterir. '3' serisi, UNI-T'nin orta-üst segment gelişmiş laboratuvar sınıfı ana kart ve donanım platformunu ifade eder. Takip eden '25' sayısı 250 MHz bant genişliğini simgelerken, hemen sonrasındaki '4' rakamı cihazın 4 bağımsız analog giriş kanalına sahip olduğunu belirtir. Sondaki 'E' eki ise geliştirilmiş (Enhanced) bellek mimarisini, web tabanlı uzaktan kontrol yeteneklerini ve optimize edilmiş donanımsal veri yolu çözümleme paketini temsil eder.
