UNI-T UPO3354E 350MHz Dört Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Bant Genişliği: 350 MHz analog bant genişliği ile yüksek hızlı RF, mikrokontrolör ve lojik devre ölçümlerinde üstün başarım.
Yüksek Örnekleme ve Bellek: 2.5 GSa/s gerçek zamanlı örnekleme hızı ve sektör lideri 250 Mpts ultra derin kayıt belleği.
Ultra Fosfor Teknolojisi: Nadir görülen sinyal hatalarını, parazitleri ve 'glitch'leri anında yakalayan 1,000,000 wfms/s dalga formu yakalama kapasitesi ve 256 seviyeli renk/yoğunluk derecelendirmesi.
4 Bağımsız Analog Kanal: Karmaşık çok fazlı sistemleri, SPI/I2C/CAN gibi paralel haberleşme hatlarını aynı anda analiz edebilme imkanı.
Gelişmiş Otomatik Analiz: Aynı anda 5 farklı parametre grubu görüntülenebilen, toplamda 36 donanımsal otomatik ölçüm fonksiyonu.
Uzaktan Kontrol ve Entegrasyon: Dahili web sunucusu (Web Control), SCPI destekli LAN ve USB arayüzleri ile otomasyon test sistemlerine doğrudan uyumluluk.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi / Şebeke Beslemesi	100V - 240V AC, 50/60Hz
Sigorta Tipi	F 2.5A 250V
Giriş Empedansı	(1MΩ ± 2%) // (18pF ± 3pF)
Maksimum Giriş Voltajı	1MΩ modunda 400V (Peak AC + DC)
Giriş Kaplini	DC, AC, GND
Dikey Hassasiyet / Ölçek	1mV/div - 10V/div
Dikey Çözünürlük	8 bit
Kanal İzolasyonu	DC'den maksimum bant genişliğine: >40dB

2. Performans Verileri

Parametre	Değer
Analog Bant Genişliği	350 MHz
Kanal Sayısı	4 Kanal
Gerçek Zamanlı Örnekleme Hızı	2.5 GSa/s
Maksimum Hafıza Derinliği	250 Mpts
Dalga Formu Yakalama Oranı	1,000,000 wfms/s (Segmentli/Fast mod)
Donanımsal Dalga Formu Kaydı	1,000,000 kare (frame)
Zamanlama Ölçeği (Yatay)	1ns/div - 1000s/div
Donanımsal Bant Sınırı	20 MHz
Tetik Modları	Otomatik, Normal, Tekli
Otomatik Ölçüm Fonksiyonları	36 Farklı Parametre (Pk-Pk, RMS, Frekans, Faz vb.)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	8 inç WVGA TFT LCD (24-bit Gerçek Renk)
Ekran Çözünürlüğü	800 x 480 piksel
Ekran Teknolojisi	Ultra Fosfor Süper Floresan (256 Seviye Gri Ekran / Yoğunluk Derecelendirmesi)
Haberleşme ve Arayüzler	USB Host, USB Device, LAN (Web kontrol destekli), EXT Tetik Çıkışı, Pass/Fail (Geçti/Kaldı)
Dahili / Harici Kayıt	Dahili 256 ayar ve dalga formu, USB üzerinden BMP ve veri saklama

4. Boyutlar ve Ağırlık

Parametre	Değer
Genişlik x Yükseklik x Derinlik	370 mm x 185 mm x 115 mm
Cihaz Ağırlığı	Yaklaşık 4.5 kg

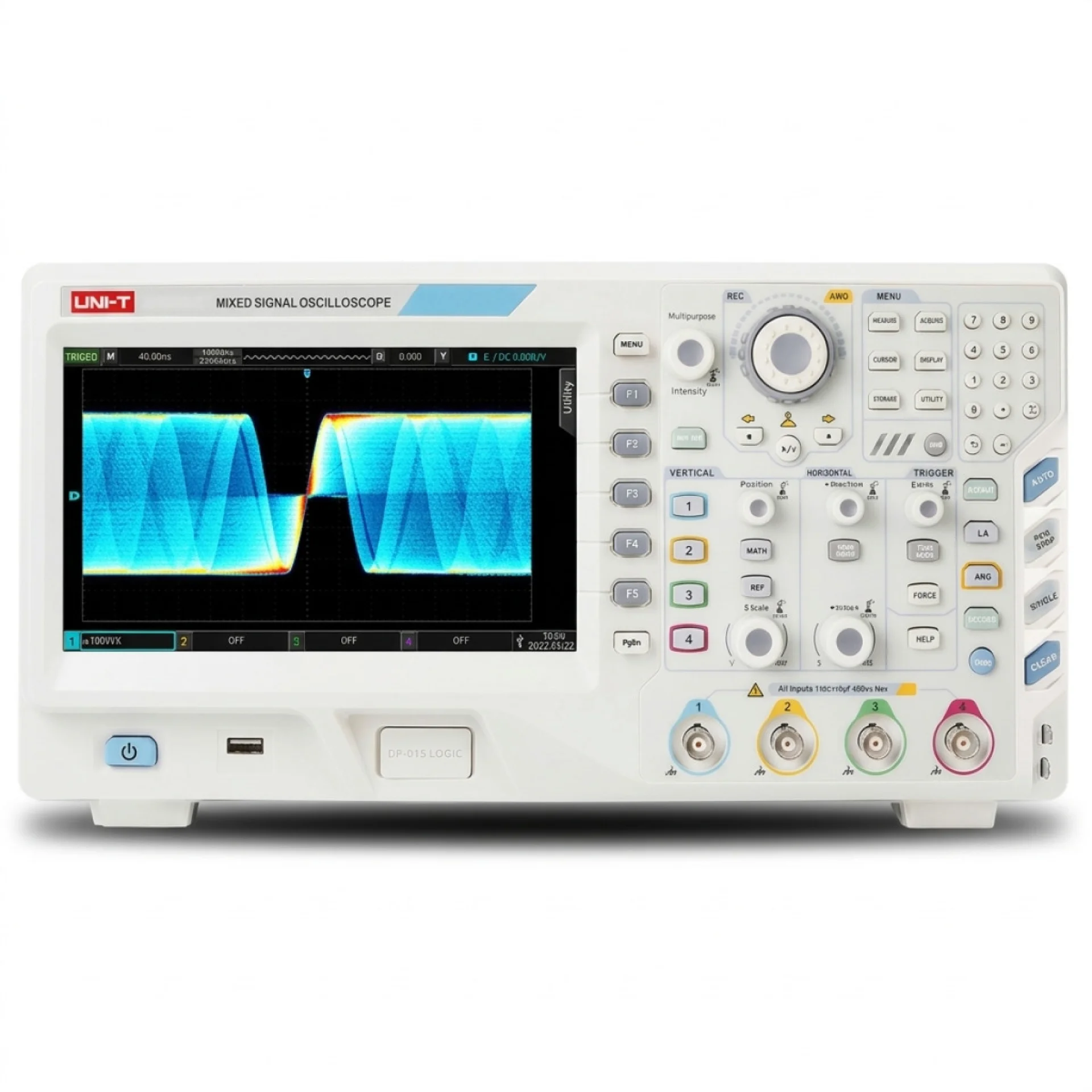

UNI-T UPO3354E, endüstriyel ar-ge ve laboratuvar koşulları dikkate alınarak tasarlanmış ergonomik, kompakt ve dayanıklı bir masaüstü osiloskoptur. 8 inçlik geniş WVGA ekranı, 256 seviyeli gri ve renk yoğunluklu Ultra Fosfor görüntüleme teknolojisi sayesinde analog osiloskop hissiyatını dijital analiz gücüyle buluşturur. Cihazın 250 Mpts devasa hafıza derinliği, yüksek örnekleme hızından ödün vermeden uzun süreli sinyal kayıtları yapılmasına ve sinyal detaylarına yakınlaştırıldığında (zoom) hiçbir ayrıntının kaybolmamasına olanak tanır. Ön panelde gruplandırılmış sezgisel dikey ve yatay kontroller arıza tespit süreçlerini hızlandırırken, arka paneldeki LAN arayüzü uzaktan erişim ve otomatik test tezgâhı (ATE) projelerine zahmetsiz entegrasyon sunar.

Gömülü Sistemler ve IoT Tasarımı: Yüksek hızlı mikrokontrolörler, FPGA, DSP ve kablosuz haberleşme modüllerinin sinyal bütünlüğü analizlerinde.
Otomotiv Elektroniği: ECU haberleşme protokolleri (CAN, LIN, FlexRay), sensör çıkışları ve aktüatör PWM sinyallerinin doğrulanmasında.
Güç Elektroniği ve Sürücüler: Switch-mode güç kaynakları (SMPS), frekans invertörleri ve motor sürücü devrelerindeki anahtarlama kayıpları ve harmonik ölçümlerinde.
Endüstriyel Otomasyon ve Arıza Bakım: PLC giriş/çıkış modülleri, enkoder hatları ve otomasyon panolarındaki parazit, transient (geçici rejim) sinyallerinin tespitinde.
Akademik ve Endüstriyel AR-GE Laboratuvarları: RF tasarımı, telekomünikasyon testleri ve temel fizik/elektronik mühendisliği araştırmalarında.

UNI-T UPO3354E model kodunun teknik açılımı, cihazın performans sınıfı ve konfigürasyonu hakkında kapsamlı bilgi sunar: 'UPO' ifadesi (Ultra Phosphor Oscilloscope), cihazın klasik dijital osiloskoplardan farklı olarak sinyalleri oluşma sıklığına göre 256 kademeli parlaklık/renk ile işleyen 'Ultra Fosfor' mimarisini temsil eder. İlk hane olan '3', UNI-T'nin gelişmiş 3000 performans serisine ait olduğunu belirtir. Ortadaki '35' rakamları, cihazın 350 MHz analog bant genişliğini; hemen ardından gelen '4' rakamı ise bağımsız 4 analog giriş kanalına sahip olduğunu gösterir. Sondaki 'E' eki ise optimize edilmiş yükseltilmiş mimariyi (Enhanced/Enterprise platformu), 250 Mpts'lik devasa bellek derinliğini ve yüksek örnekleme oranına sahip yeni nesil donanım revizyonunu simgeler.
