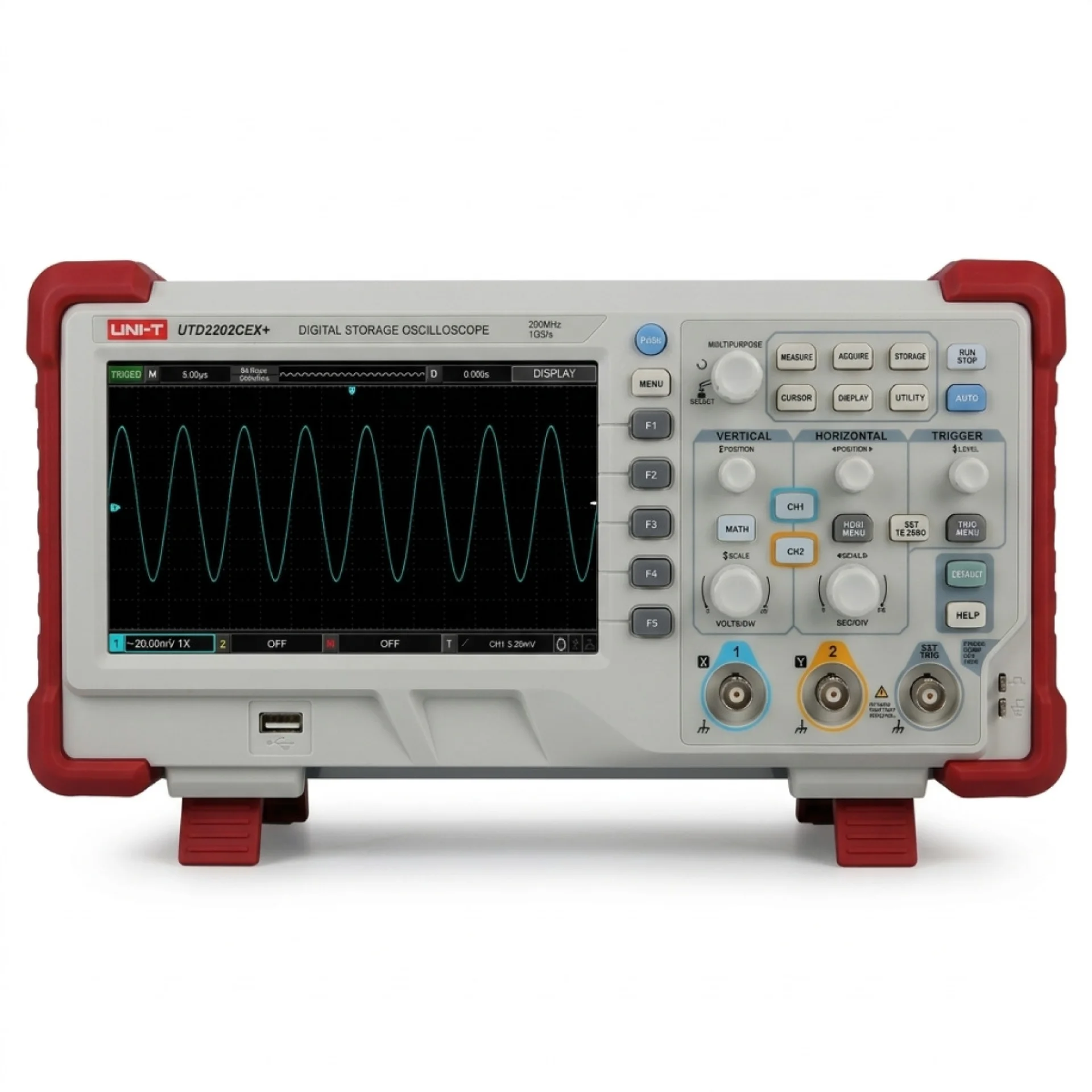

UNI-T UTD2202CEX+ 200MHz Çift Kanal Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

200 MHz Geniş Bant Aralığı: Yüksek hızlı sayısal ve analog sinyallerin doğru analizi için optimize edilmiş bant genişliği.
1 GSa/s Gerçek Zamanlı Örnekleme Oranı: Hızlı transientler ve sinyal ayrıntıları üzerinde üstün veri yakalama performansı.
7 İnç WVGA TFT Ekran: 800 x 480 yüksek çözünürlük ile dalga formlarının ve ölçüm değerlerinin net bir şekilde izlenmesi.
Kapsamlı Matematik ve FFT Analizi: Temel aritmetik işlem kabiliyetine ek olarak frekans spektrumu analizi için tümleşik FFT fonksiyonu.
Zengin Tetikleme Modları: Kenar, Darbe, Video, Eğim ve Alternatif tetikleme seçenekleriyle karmaşık dalga formlarını kolayca izole etme.
34 Farklı Otomatik Parametre Ölçümü: Ekranda aynı anda 5 farklı parametreyi gerçek zamanlı görüntüleyebilme esnekliği.
Veri Kaydı ve Harici Bağlantı: USB Host ile taşınabilir belleğe dalga formu/ekran görüntüsü aktarımı, USB Device ile PC bağlantısı ve Pass/Fail entegrasyonu.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi (Besleme)	100V - 240V AC, 45 - 440Hz
Giriş Empedansı	1MΩ ±2%, 18 ±3pF
Giriş Kaplini	DC, AC, GND
Dikey Ölçek (V/div)	1mV/div - 20V/div
Dikey Çözünürlük	8 bit

2. Performans Verileri

Parametre	Değer
Bant Genişliği	200 MHz
Kanal Sayısı	2 Kanal
Gerçek Zamanlı Örnekleme Oranı	1 GSa/s
Yükselme Zamanı (Tipik)	< 3.5 ns
Hafıza Derinliği	64 kpts
Dalga Formu Yakalama Hızı	5.000 wfms/s
Zaman Tabanı Ölçeği	2ns/div - 50s/div
Zaman Tabanı Modları	Y-T, X-Y, Roll
Tetikleme Tipleri	Kenar (Edge), Darbe (Pulse), Alternatif, Eğim (Slope), Video
Matematiksel İşlemler	+, -, *, /, FFT
Otomatik Ölçüm Parametreleri	34 farklı parametre (Maks, Min, Pk-Pk, RMS, Frekans, Periyot vb.)
Frekans Sayıcı	6 bit donanımsal frekans sayıcı

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi ve Boyutu	7 inç (800 x 480 piksel) TFT LCD Süper Geniş Ekran
Haberleşme Arayüzleri	USB Host, USB Device, Pass/Fail (Geçti/Kaldı Çıkışı)
Cihaz Rengi	Beyaz ve Gri
Standart Aksesuarlar	2 Adet Pasif Prob, Güç Kablosu, USB Veri Kablosu

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	306 mm x 138 mm x 124 mm
Ağırlık	2.5 kg

UNI-T UTD2202CEX+, laboratuvar tezgahlarında minimum alan kaplayacak şekilde ultra kompakt (306 x 138 x 124 mm) ve yalnızca 2.5 kg ağırlığında hafif bir masaüstü mimarisiyle tasarlanmıştır. 7 inçlik geniş renkli TFT LCD paneli, uzun süreli test ve ölçümlerde operatörün göz yorgunluğunu en aza indirirken net bir sinyal görselleştirmesi sunar. Ön panele yerleştirilen ergonomik bağımsız kanal kontrolleri ve doğrudan erişim tuşları, menüler arasında kaybolmadan hızlı kalibrasyon ve parametre ayarı yapılmasına imkan tanır. Ayrıca arka panelde yer alan standart 'Pass/Fail' (Geçti/Kaldı) çıkışı, endüstriyel üretim hatlarında hızlı ve otomatik kalite kontrol süreçlerine sorunsuz entegrasyon avantajı sağlar.

Elektronik Ar-Ge ve Prototipleme: Mikrodenetleyici (MCU), FPGA ve yüksek hızlı sayısal devre kartlarının geliştirme ve hata ayıklama süreçleri.
Endüstriyel Otomasyon ve Bakım-Onarım: PLC çıkışları, sensör veri yolları ve endüstriyel haberleşme sinyallerinin teşhisi ve kestirimci bakım faaliyetleri.
Güç Elektroniği Tasarımı: Anahtarlamalı güç kaynakları (SMPS), invertör ve motor sürücü sistemlerinde PWM sinyallerinin ve gürültü analizinin yapılması.
Üniversiteler ve Teknik Eğitim Kurumları: Elektrik-elektronik mühendisliği laboratuvarlarında dalga boyu, rezonans ve sinyal işleme teorilerinin pratik uygulamaları.
Seri Üretim Kalite Kontrol (QC): USB ve Pass/Fail arabirimi sayesinde otomatik test istasyonlarında hızlı kart doğrulama ve tolerans testleri.

Ürün kod yapısı olan 'UTD2202CEX+' modeli şu teknik anlamları taşımaktadır: 'UTD' harf grubu UNI-T markasının tescilli dijital depolamalı osiloskop (Uni-Trend Digital Storage Oscilloscope) ürün gamını temsil eder. Kodun ilk sayı bloğundaki '2', cihazın 2000 serisi masaüstü mimarisinde geliştirildiğini; takip eden '20' ibaresi 200 MHz'lik analog bant genişliği kapasitesini, '2' rakamı ise fiziksel giriş kanalı sayısının 2 olduğunu belirtir. 'CEX' serisi, geniş 7 inç ekran, geliştirilmiş sinyal yakalama performansı ve standart arayüzleri kapsayan ekonomik endüstriyel gövde sınıfını nitelerken; sonda yer alan '+' sembolü ise önceki nesil CEX serisine kıyasla artırılmış donanımsal yükselme zamanı (<3.5ns), optimize edilmiş zaman tabanı hassasiyeti ve güncellenmiş firmware algoritmalarını işaret eden yeni revizyon olduğunu kanıtlar.
