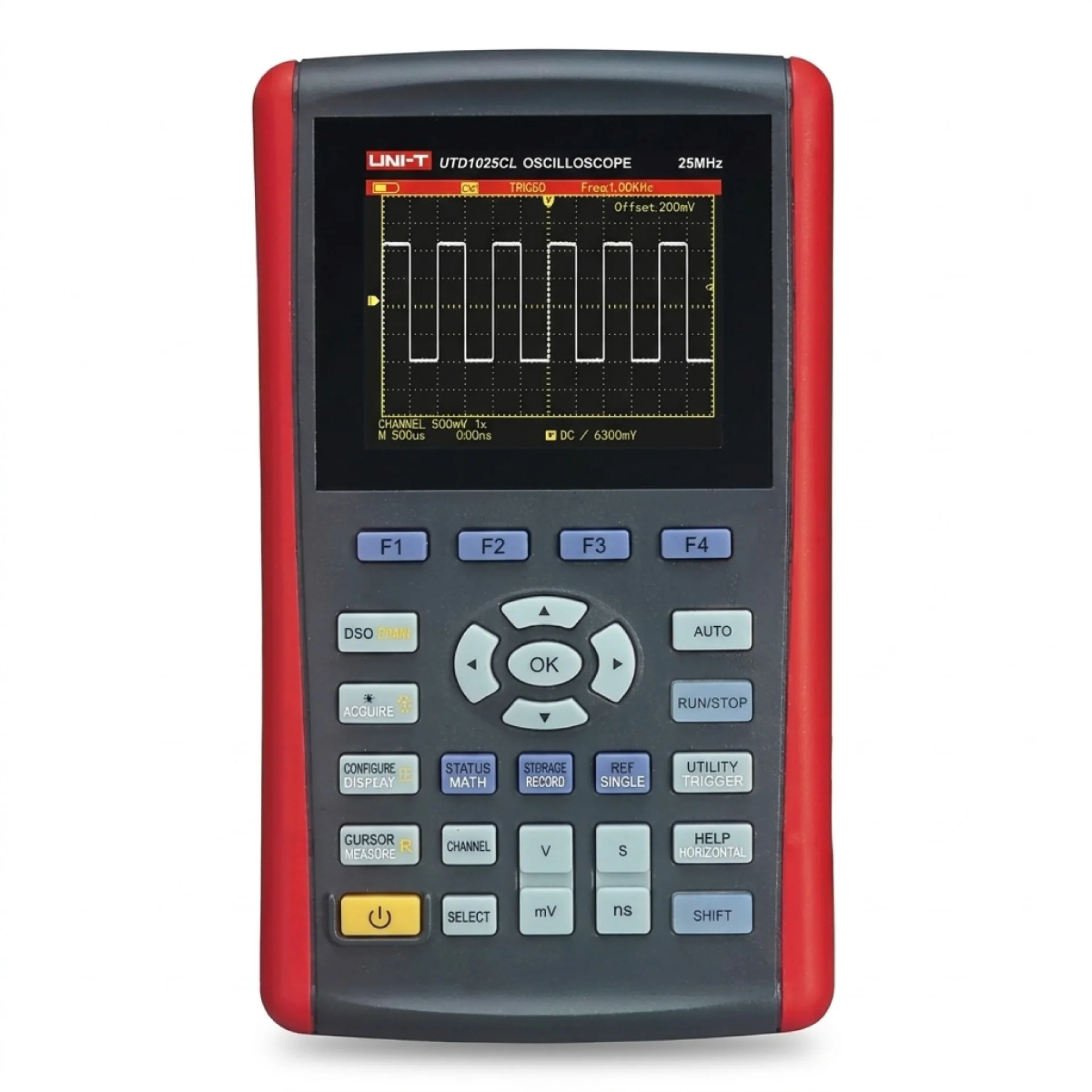

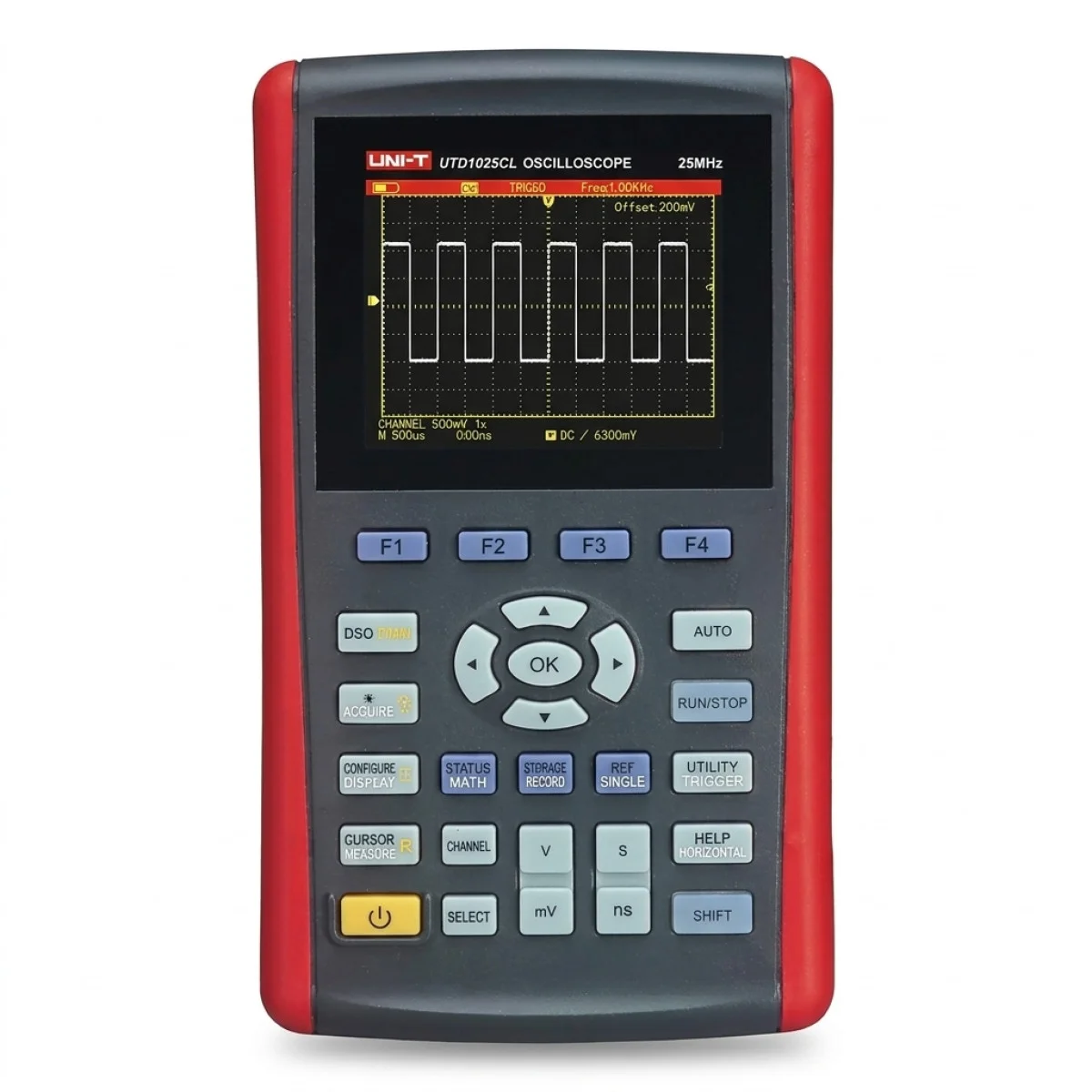

UNI-T UTD1025CL 25MHz Tek Kanal El Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

25MHz Bant Genişliği & 200MSa/s Örnekleme: Hızlı ve hassas analog sinyal yakalama yeteneği.
Çift Fonksiyonlu Entegrasyon: Dijital osiloskop ve 3999 sayımlı dijital multimetre (DMM) tek cihazda birleştirilmiştir.
Gelişmiş Pil Performansı: Dahili 3600mAh Li-ion batarya ile sahada 8 saate kadar kesintisiz çalışma imkânı.
Zengin Tetikleme Seçenekleri: Kenar, darbe genişliği, video ve eğim tetikleme modları ile karmaşık sinyalleri kolayca yakalama.
22 Çeşit Otomatik Ölçüm: Frekans, periyot, tepeden tepeye gerilim gibi temel parametreleri tek tuşla analiz etme.
Dalga Formu Kayıt ve Geri Çağırma: Sahada kaydedilen ölçüm verilerini bitmap veya sinyal verisi olarak saklayıp USB üzerinden dışa aktarma.

1. Elektriksel Veriler

Parametre	Değer
DC Voltaj Ölçümü	400mV / 4V / 40V / 400V
AC Voltaj Ölçümü	400mV / 4V / 40V / 400V
DC Akım Ölçümü	400µA / 4000µA / 40mA / 4000mA / 4A
AC Akım Ölçümü	400µA / 4000µA / 40mA / 4000mA / 4A
Direnç Ölçümü	400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ
Kapasite Ölçümü	51.2nF / 512nF / 5.12µF / 51.2µF / 100µF
Multimetre Ekran Sayımı	3999 Count
Çalışma Gerilimi / Besleme	7.4V 3600mAh Li-ion Pil / 100-240V AC Adaptör (9V/4A Çıkış)
Pil Çalışma Süresi	Yaklaşık 8 saat kesintisiz

2. Performans Verileri

Parametre	Değer
Bant Genişliği	25 MHz
Analog Kanal Sayısı	1 Kanal
Gerçek Zamanlı Örnekleme Oranı	200 MSa/s
Yükselme Zamanı (Rise Time)	≤14 ns
Hafıza Derinliği	12 kpts
Dikey Hassasiyet (V/div)	5 mV/div - 20 V/div
Zaman Tabanı Ölçeği (s/div)	10 ns/div - 50 s/div
Tetikleme Türleri	Kenar (Edge), Darbe Genişliği (Pulse Width), Video, Eğim (Slope)
Otomatik Ölçüm Fonksiyonları	22 farklı otomatik dalga formu parametresi
Depolama Tipleri	Kurulum, Dalga Formu, Bitmap

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	3.5 inç Renkli TFT LCD
Ekran Çözünürlüğü	320 x 240 Piksel
Haberleşme Arayüzü	Mini USB (PC bağlantısı ve veri aktarımı)
Kasa Yapısı	Darbeye dayanıklı endüstriyel el tipi gövde
Ağırlık	0.9 kg

4. Boyutlar

Parametre	Değer
Genişlik	118 mm
Yükseklik	199 mm
Derinlik	49 mm

UNI-T UTD1025CL, ergonomik ve kompakt el tipi yapısı ile saha mühendisleri ve teknisyenleri için benzersiz bir taşınabilirlik sunar. Masaüstü cihazların hantallığını ortadan kaldırarak hem osiloskop dalga formu analizini hem de hassas multimetre ölçümlerini tek bir dayanıklı gövdede buluşturur. 3.5 inç yüksek kontrastlı TFT renkli ekranı, doğrudan güneş ışığı altında dahi net bir okunabilirlik sağlarken, 8 saate varan batarya ömrü şebekeden bağımsız uzun süreli saha operasyonlarını mümkün kılar. Kolay erişilebilir fonksiyon tuş takımı ve tek dokunuşla ekran görüntüsü kaydetme gibi pratik özellikleri, arıza tespit süreçlerini önemli ölçüde hızlandırır.

Endüstriyel Otomasyon ve PLC Sistemleri: Saha seviyesindeki sensör sinyallerinin, PWM çıkışlarının ve kontrol devrelerinin doğrulanması.
Saha Servis ve Arıza Bakımı: Şebekeden uzak noktalardaki elektrik panoları, sürücüler ve kontrol ünitelerinde hızlı teşhis.
Otomotiv Elektroniği: Sensör sinyalleri (krank, kam mili, ABS), enjektör darbeleri ve araç içi haberleşme hatlarının analizi.
Güç Elektroniği ve Yenilenebilir Enerji: İnvertör sistemleri, UPS bakımları ve güneş enerjisi santrallerindeki alçak gerilim testleri.
Elektronik Ar-Ge ve Laboratuvarlar: Hızlı prototipleme, hobi elektroniği ve teknik eğitim kurumlarında temel test ve ölçüm uygulamaları.

UNI-T'nin endüstriyel modelleme standardına göre: 'UTD' serisi 'Uni-Trend Digital Storage Oscilloscope' (Dijital Hafızalı Osiloskop) ailesini temsil eder. Kodun devamındaki '1' serinin taşınabilir/el tipi (handheld) kasa yapısına sahip olduğunu; '025' ibaresi cihazın 25 MHz analog bant genişliğini belirtir. 'C' takısı cihazın tek kanallı ve entegre dijital multimetre mimarisini simgelerken, son harf olan 'L' ise optimize edilmiş kompakt gövde ve hafifletilmiş 3.5 inç renkli TFT ekran donanım revizyonunu ifade eder. Bu kodlama, cihazın sahada pratik sinyal izleme ve elektriksel parametre ölçümü için özel olarak hedeflenmiş taşınabilir bir model olduğunu doğrular.
