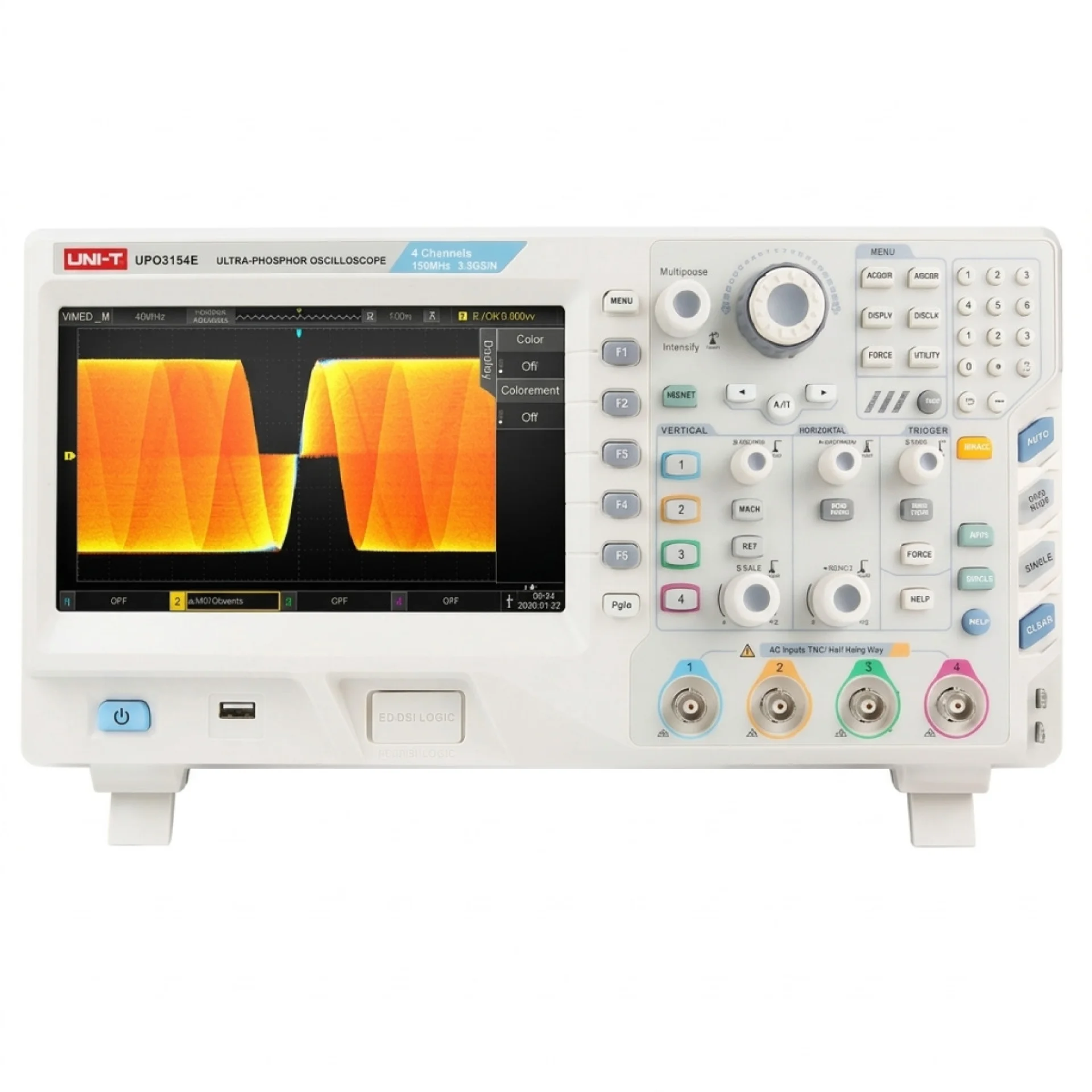

UNI-T UPO3154E 150MHz Dört Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

150 MHz bant genişliği ve 4 bağımsız analog giriş kanalı
2.5 GSa/s yüksek gerçek zamanlı örnekleme hızı
70 Mpts ultra derin hafıza mimarisi ile uzun süreli sinyal kaydı
200.000 wfms/s dalga formu yakalama hızı sayesinde nadir rastlanan sinyal anomalilerini (glitch/jitter) yakalama
256 seviyeli renk ve yoğunluk derecelendirmeli Ultra Fosfor ekran teknolojisi
Gelişmiş seri veri yolu tetikleme ve kod çözme donanımı (RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay)
Gömülü Web Server üzerinden uzaktan kontrol ve LAN/Ethernet erişimi
Büyük ve net 8 inç WVGA (800x480) geniş ekran ve harici monitörler için VGA çıkışı

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi	100V - 240V ACrms, 50/60Hz
Dikey Ölçek (V/div)	1mV/div - 20V/div (1MΩ)
Giriş Empedansı	1MΩ ±%2, 18 ±3pF
DC Kazanç Doğruluğu	<5mV: ±%3, ≥5mV: ±%2

2. Performans Verileri

Parametre	Değer
Bant Genişliği	150 MHz
Kanal Sayısı	4 Analog Kanal
Gerçek Zamanlı Örnekleme Hızı	2.5 GSa/s
Hafıza Derinliği	70 Mpts (Kanal başı 56 Mpts)
Dalga Formu Yakalama Oranı	200.000 wfms/s
Dalga Formu Kaydı	Tek kanal: 100.000 frame (1.00ms - 100s ayarlanabilir)
Otomatik Ölçüm Sayısı	34 parametre (Ekranda aynı anda 5 ölçüm)
Frekans Sayıcı	6 bit donanımsal frekans sayıcı
Veri Yolu (Bus) Kod Çözme	RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	8 inç WVGA TFT LCD, 256 seviye Ultra Fosfor gri tonlama
Ekran Çözünürlüğü	800 x 480 piksel
Arayüzler	USB Host, USB Cihaz, LAN (Ethernet), VGA Çıkışı, Harici Tetik (Ext. Trig), Geçti/Kaldı (Pass/Fail)
Gövde Rengi	Beyaz ve Gri

4. Boyutlar ve Fiziksel Özellikler

Parametre	Değer
Genişlik x Yükseklik x Derinlik	370 mm x 195 mm x 125 mm
Ağırlık	4.2 kg

UNI-T UPO3154E, Ultra Fosfor görüntüleme mimarisi ile geleneksel analog osiloskopların sinyal yoğunluk hissini modern dijital osiloskopların hassasiyetiyle birleştirir. 256 seviyeli gri tonlama yeteneği, sinyalin tekrarlanma frekansını görselleştirerek gürültü ve kararsız sinyallerin anında tespit edilmesini sağlar. Kompakt masa tipi yapısı, ergonomik ön panel kontrol tuşları ve geniş 8 inç WVGA ekranı, karmaşık ve çok kanallı ölçümlerde operatörün göz yorgunluğunu en aza indirir. Dahili LAN arayüzü ve entegre Web sunucusu, harici yazılıma ihtiyaç duymadan doğrudan bir internet tarayıcısı üzerinden uzaktan laboratuvar yönetimi, veri aktarımı ve cihaz kontrolü imkânı sunar.

Otomotiv Elektroniği: CAN, LIN ve FlexRay gömülü veri yollarının hata tespiti ve sinyal bütünlüğü analizleri.
Gömülü Sistem Tasarımı: Mikrodenetleyici tabanlı devrelerde I2C, SPI, UART ve USB haberleşme protokollerinin donanımsal hata ayıklaması (debugging).
Güç Elektroniği: Anahtarlamalı güç kaynakları (SMPS), invertörler ve motor sürücü sistemlerinde transient (geçici rejim) ve harmonik ölçümleri.
Endüstriyel Otomasyon ve Bakım: PLC ve sensör haberleşme hatlarındaki analog ve dijital sinyal bozulmalarının tespiti.
Ar-Ge ve Akademik Laboratuvarlar: Üniversitelerin elektrik-elektronik mühendisliği laboratuvarları ve ürün geliştirme test merkezleri.

Ürün model kodu olan 'UPO3154E', UNI-T markasının teknik sınıflandırma mantığını yansıtır: 'UPO' (Ultra Phosphor Oscilloscope), cihazın yüksek yenileme hızına ve 256 seviyeli floresan yoğunluk katmanına sahip Ultra Fosfor teknolojisini kullandığını belirtir. '3' rakamı serinin üçüncü nesil gelişmiş platformuna ve yüksek bellek derinliğine işaret eder. '15' ibaresi 150 MHz'lik analog bant genişliğini; hemen ardından gelen '4' rakamı cihazın 4 bağımsız analog ölçüm kanalına sahip olduğunu tanımlar. Sondaki 'E' harfi ise optimize edilmiş ekonomi/performans sınıfı donanım revizyonunu ve gelişmiş seri bus kod çözme yeteneklerinin standart olarak sunulduğu versiyonu ifade eder.
