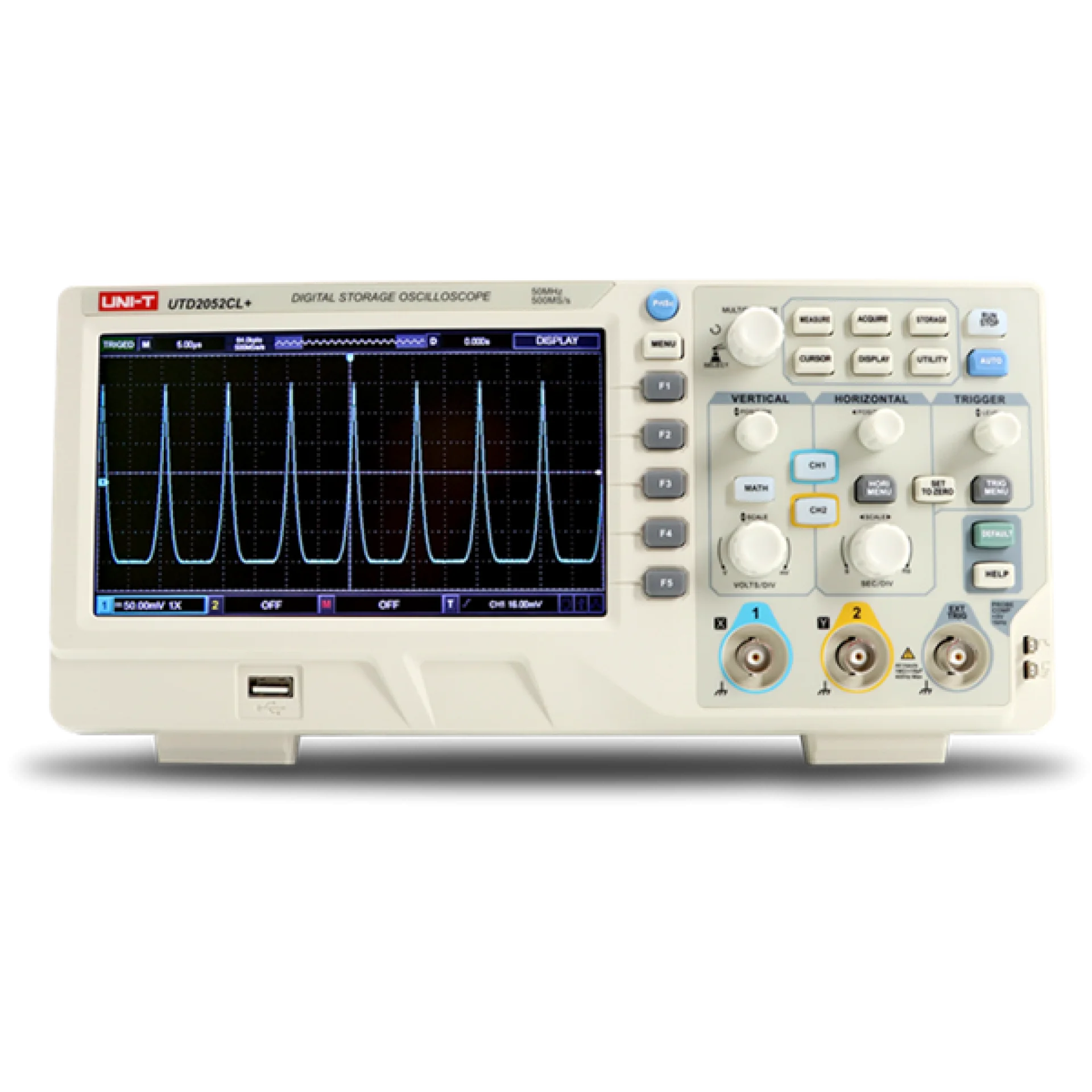

UNI-T UTD2052CL+ 50MHz Çift Kanal Masa Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

50 MHz çift kanallı geniş çalışma frekansı ile hassas analog ve dijital sinyal analizi
500 MSa/s gerçek zamanlı örnekleme hızı ve 64 kpts depolama derinliği
7 inç geniş WVGA (800x480) TFT LCD ekran ile net dalga formu izleme kabiliyeti
Hızlı ve dinamik sinyal değişimlerini yakalamak için 5.000 wfms/s dalga formu yakalama oranı
34 farklı otomatik parametrik ölçüm ve imleç (cursor) takip modları
Kenar, darbe genişliği, video, eğim ve alternatif tetikleme özellikleri
Entegre USB Host ve USB Device arayüzleri ile kolay veri aktarımı ve uzaktan kontrol
Gelişmiş otomatik ayar (Auto-set) algoritması sayesinde tek tuşla hızlı kurulum

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi (Besleme)	100V - 240V AC, 50/60Hz
Güç Tüketimi	Maks. 100VA
Sigorta Değeri	F 1.6A 250V
Maksimum Giriş Voltajı	400Vpk (Geçici aşırı voltaj 1000Vpk)
Giriş Empedansı	(1MΩ ± 2%) // (18pF ± 3pF)
Giriş Bağlantı Tipleri	DC, AC, GND
Dikey Çözünürlük (A/D Dönüştürücü)	8 bit
DC Kazanç Doğruluğu	5mV - 20V/div: ≤±%3; 1mV - 2mV/div: ≤±%4

2. Performans Verileri

Parametre	Değer
Bant Genişliği	50 MHz (Çift Kanal)
Gerçek Zamanlı Örnekleme Hızı	500 MSa/s
Eşdeğer Örnekleme Hızı	25 GS/s
Yükselme Zamanı (Rise Time)	≤ 7 ns
Hafıza (Kayıt) Derinliği	64 kpts (Tek kanal: 64k; Çift kanal: 32k)
Dalga Formu Yakalama Oranı	5.000 wfms/s
Zaman Tabanı Ölçeği	2 ns/div - 50 s/div
Tetikleme Türleri	Kenar, Darbe Genişliği, Eğim, Video, Alternatif
Otomatik Ölçüm Parametreleri	34 farklı dalga formu tipi
Matematiksel İşlemler & Filtreleme	+, -, *, / ve FFT; Alçak Geçiren, Yüksek Geçiren, Bant Geçiren, Bant Durduran

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	7 inç TFT LCD WVGA Renkli Ekran
Ekran Çözünürlüğü	800 x 480 piksel
Arka Işık Yoğunluğu	300 nit
Bağlantı Arayüzleri	Standart USB Host, USB Device, Ext. Tetik Girişi, Geçti/Kaldı (Pass/Fail)
Dahili Hafıza	20 grup ayar, referans ve veri dosyası (USB ile 200 grup)
Kanal Sayısı	2 Analog Kanal

4. Boyutlar ve Ağırlık

Parametre	Değer
Cihaz Boyutları (G x Y x D)	306 mm x 138 mm x 124 mm
Ağırlık	2.5 kg

UNI-T UTD2052CL+, masaüstü laboratuvar ortamlarında yerden tasarruf sağlayan kompakt ve ergonomik gövde yapısıyla dikkat çeker. 7 inç büyüklüğündeki yüksek çözünürlüklü WVGA ekranı, dalga formlarının ve ölçüm parametrelerinin aynı anda net biçimde okunabilmesine imkan tanır. Düşük ağırlığı (2.5 kg) ve sağlam taşıma kolu sayesinde saha servislerine veya eğitim laboratuvarlarına kolayca taşınabilir. Ön panelde mantıksal gruplara ayrılmış döner enkoderler ve tuş takımı, kullanıcı dostu 'Auto' fonksiyonu ile birleştiğinde ölçüm sürecini hızlandırarak iş istasyonlarında üstün bir çalışma verimliliği sunar.

Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği ve teknik meslek liselerinde temel osiloskop ve sinyal ölçüm eğitimleri.
Ar-Ge ve Prototipleme Atölyeleri: Gömülü sistem tasarımı, mikrodenetleyici devreleri ve analog/dijital sinyal doğrulama testleri.
Elektronik Kart Bakım & Onarımı: Endüstriyel kartlar, güç kaynakları ve tüketici elektroniği ürünlerinin arıza teşhis ve tamir süreçleri.
Üretim Hatları ve Kalite Kontrol: Entegre Geçti/Kaldı (Pass/Fail) test özelliği ile seri üretim bantlarında sinyal uygunluk denetimleri.
Otomotiv Elektroniği: Sensör sinyalleri, PWM kontrolleri ve araç içi düşük hızlı iletişim hatlarının incelenmesi.

Model kodundaki 'UTD' ibaresi, markanın 'UNI-T Digital Storage Oscilloscope' (Dijital Depolamalı Osiloskop) ürün ailesini temsil eder. '2000' serisi gövde ve ana kart mimarisini belirtirken; takip eden '5' rakamı cihazın 50 MHz bant genişliğine, '2' rakamı ise bağımsız 2 analog giriş kanalına sahip olduğunu ifade eder. 'CL' takısı cihazın optimize edilmiş renkli LCD ekranlı masaüstü serisine ait olduğunu tanımlar. Son kısımdaki '+' (Plus) eki ise yenilenmiş donanım mimarisini, yükseltilmiş örnekleme hızını, artırılmış ekran çözünürlüğünü (800x480) ve geliştirilmiş kullanıcı arayüzü yazılımını simgeler.
