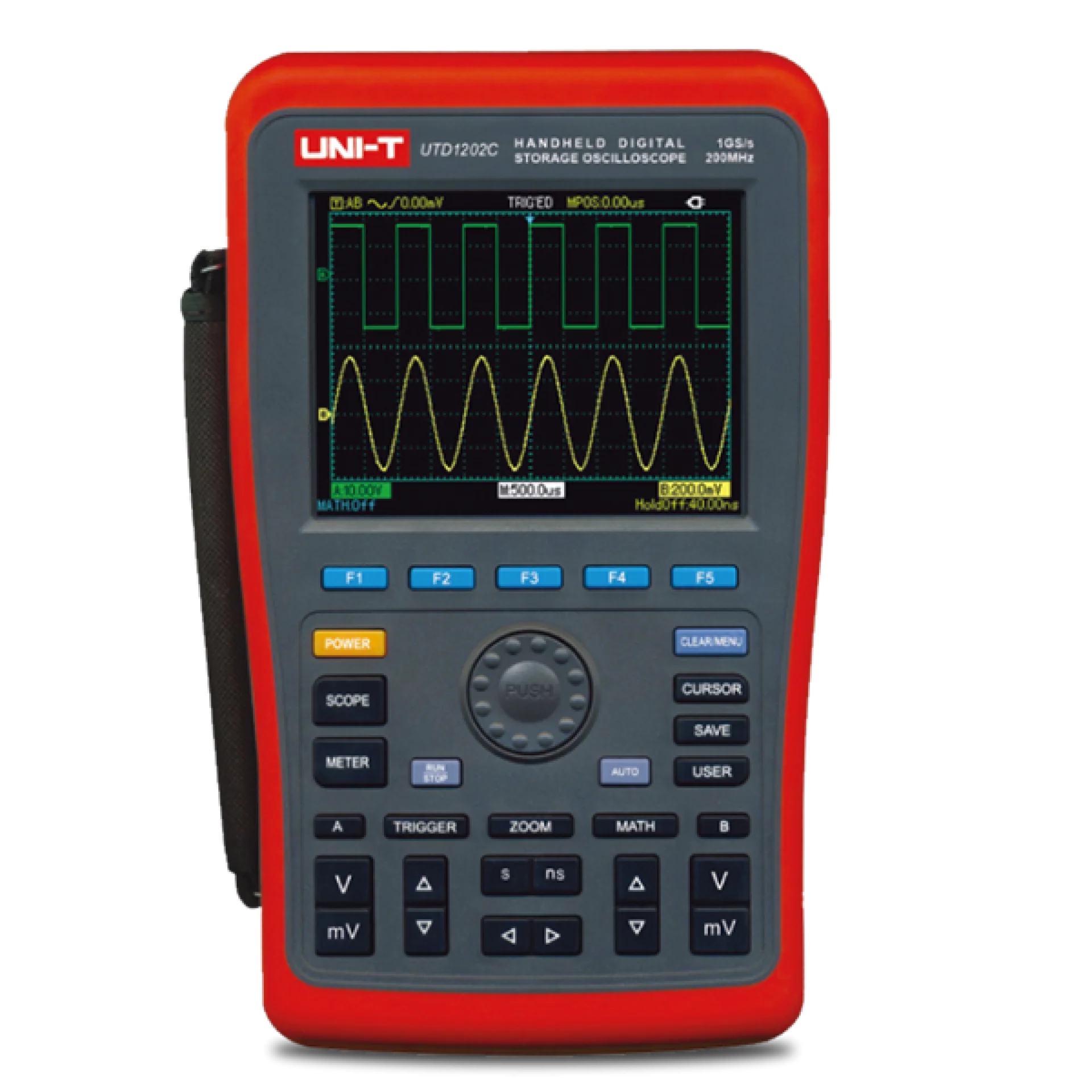

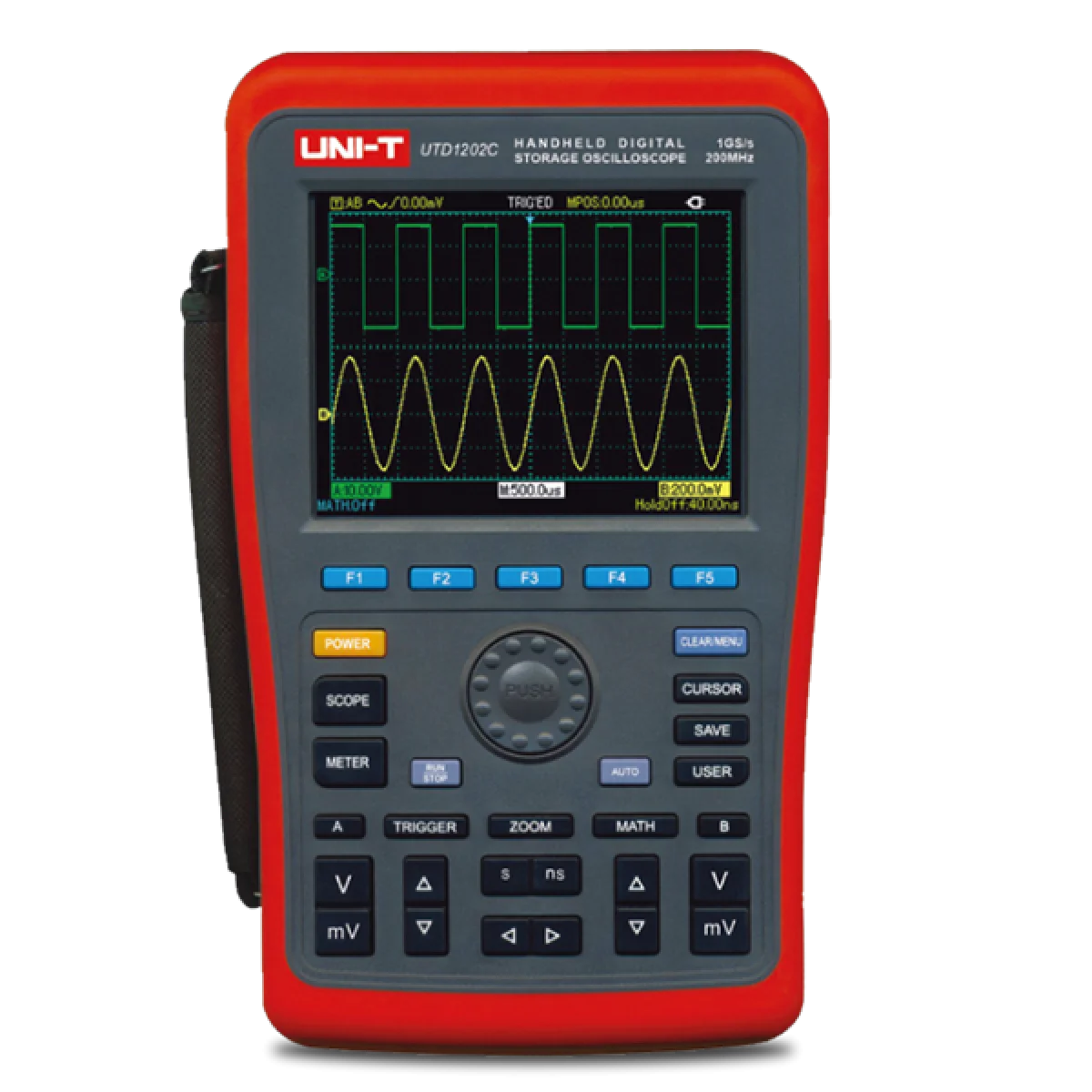

UNI-T UTD1202C 200MHz Çift Kanal El Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Bant Genişliği: Hızlı dijital ve analog sinyallerin hassas analizi için 200 MHz çift kanal mimarisi.
Yüksek Örnekleme Kapasitesi: Tekrarlayan ve anlık geçici sinyalleri yakalamak için 1 GSa/s gerçek zamanlı örnekleme hızı.
Entegre Dijital Multimetre: 6000 sayımlık True RMS destekli DC/AC voltaj, akım, direnç ve kapasitans ölçümü.
Gelişmiş Tetikleme Seçenekleri: Kenar, darbe genişliği, video ve alternatif tetikleme modları ile kararlı dalga formu yakalama.
Zengin Otomatik Ölçüm: Hızlı analiz imkânı sunan 27 farklı otomatik ölçüm parametresi.
Geniş Depolama ve Bağlantı: Dalga formu ve bitmap kayıtları için USB arayüzü ile PC bağlantı desteği.
Mobilite: Dahili 3600mAh Li-ion bataryası sayesinde sahada prizden bağımsız uzun süreli çalışma olanağı.

1. Elektriksel Veriler

Parametre	Değer
Kanal Sayısı	2 Analog Kanal
Dikey Hassasiyet (V/div)	5mV/div - 50V/div
Multimetre DC Voltaj	600mV / 6V / 60V / 600V / 1000V
Multimetre AC Voltaj (45Hz - 400Hz)	600mV / 6V / 60V / 600V / 700V
Multimetre DC/AC Akım	6mA / 60mA / 600mA / 6A
Direnç Ölçümü	600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ
Kapasitans Ölçümü	60nF / 600nF / 6µF / 60µF / 600µF
Besleme Gerilimi / Batarya	Li-ion Pil (7.4V, 3600mAh) / DC Adaptör (100-240V AC giriş, 9V/4A DC çıkış)

2. Performans Verileri

Parametre	Değer
Bant Genişliği	200 MHz
Gerçek Zamanlı Örnekleme Hızı	1 GSa/s
Yükselme Zamanı (Rise Time)	≤ 1.8 ns
Bellek Derinliği	7.5 kpts
Zaman Tabanı Aralığı (s/div)	2ns/div - 50s/div
Tetikleme Türleri	Kenar (Edge), Darbe Genişliği (Pulse Width), Video, Alternatif
Otomatik Ölçüm Sayısı	27 Farklı Parametre
Multimetre Ekran Sayımı	6000 Sayım (5999 display)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	5.7 inç Renkli TFT LCD (QVGA)
Ekran Çözünürlüğü	320 x 240 Piksel
Arayüz Portları	USB Cihaz, USB OTG (Opsiyonel)
Dahili Hafıza / Depolama	Ayar (Setup), Dalga Formu (Waveform), Bitmap
Cihaz Tipi	Taşınabilir El Tipi Osiloskop & Multimetre Hibrit

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	268 mm x 168 mm x 60 mm
Ağırlık	1.8 kg (Batarya dahil)

UNI-T UTD1202C, laboratuvar sınıfı osiloskop performansını sağlam ve taşınabilir bir gövdede bir araya getirir. Cihazın ergonomik el tipi mimarisi, zorlu saha koşullarında teknisyen ve mühendislere tek bir kompakt gövdede hem 2 kanallı yüksek hızlı bir osiloskop hem de endüstriyel standartlarda bir dijital multimetre (DMM) sunarak takım çantasındaki cihaz yükünü minimize eder. 5.7 inç büyüklüğündeki renkli TFT LCD paneli, dış ortam aydınlatmasında dahi sinyal bozulmalarını ve ölçüm ayrıntılarını net bir kontrast ile görselleştirir. Fiziksel buton yerleşimi eldivenli kullanıma uygun tasarlanmış olup, yumuşak kauçuk kaplamalı dış çerçevesi darbelere karşı ekstra koruma sağlayarak endüstriyel ortamlarda uzun ömürlü kullanım garantiler.

Endüstriyel Bakım ve Arıza Teşhisi: PLC çıkışları, sürücü (VFD) sinyalleri, enkoder hatları ve sensör sinyallerinin yerinde analizi.
Güç Elektroniği ve Enerji Sistemleri: İnvertör sistemleri, anahtarlamalı güç kaynakları (SMPS) ve UPS ünitelerindeki geçici rejim dalga formlarının incelenmesi.
Otomotiv Elektroniği: CAN-Bus, LIN-Bus sinyal hatları, enjektör tetikleme dalgaları ve sensör kontrolleri.
Saha Servis ve Telekomünikasyon Hizmetleri: Ağ donanımları, baz istasyonları ve RF modüllerinin taşınabilir cihazlarla yerinde test edilmesi.
Ar-Ge, Prototipleme ve Teknik Eğitim: Masaüstü alanı kısıtlı laboratuvarlar, meslek yüksekokulları ve sahada çalışan prototip geliştirme mühendisleri için ideal çözüm.

UNI-T UTD1202C model kodu, cihazın temel teknik yeteneklerini ve ürün segmentini doğrudan yansıtır: 'UTD' ön eki UNI-T markasının dijital osiloskop (Uni-Trend Digital Storage Oscilloscope) ürün ailesini temsil eder. '1' rakamı kompakt ve el tipi (handheld) taşınabilir seriyi işaret ederken; '20' ibaresi 200 MHz bant genişliği kapasitesini gösterir. '2' rakamı cihazın bağımsız 2 analog kanala sahip olduğunu ifade eder. Son ek olan 'C' harfi ise cihazın renkli (Color) TFT LCD ekrana ve entegre dijital multimetre işlevselliğine sahip hibrit el tipi seriye ait olduğunu doğrular.
