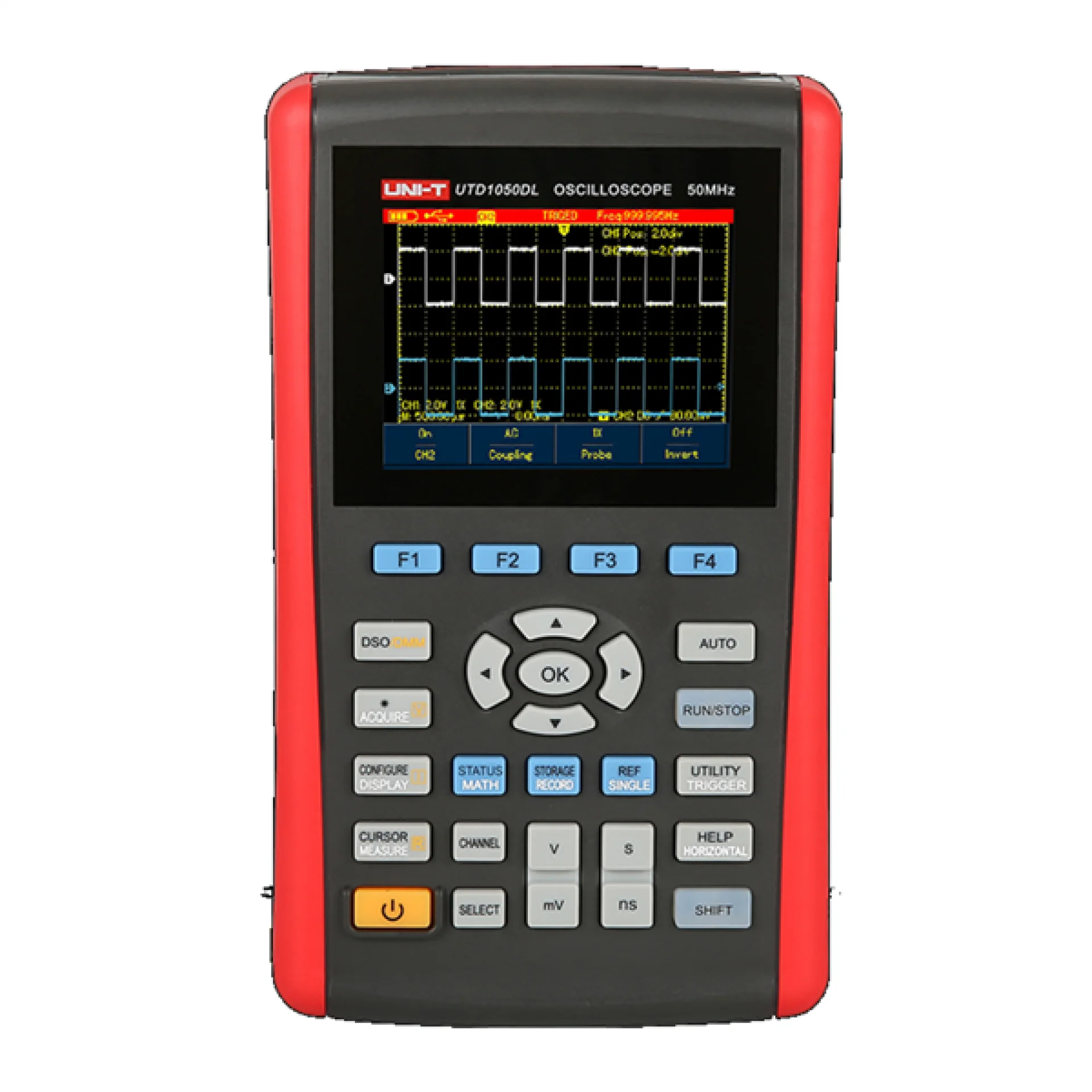

UNI-T UTD1050DL 50MHz Çift Kanal El Tipi Osiloskop

Öne Çıkanlar

Temel Teknik Özellikler

50 MHz bant genişliği ve 2 bağımsız analog kanal mimarisi
250 MSa/s gerçek zamanlı yüksek örnekleme hızı
Dahili 3999 sayımlı tam donanımlı dijital multimetre (Voltaj, Akım, Direnç, Kapasitans)
Darbe, kenar, video ve eğim modlarını kapsayan gelişmiş tetikleme fonksiyonları
Dahili lityum iyon batarya ile saha koşullarında 8 saate varan kesintisiz kullanım
Tek tuşla dalga formu ve ekran görüntüsü (bitmap) kaydetme/geri çağırma özelliği
Yüksek kontrastlı 3.5 inç renkli TFT LCD ekran ile net veri takibi
12 kpts hafıza derinliği ile dalga formlarındaki anormallikleri detaylı inceleme imkanı
Mini USB arabirimi üzerinden bilgisayar bağlantısı ve veri aktarım desteği

1. Elektriksel Veriler

Parametre	Değer
Kanal Sayısı	2 Analog Kanal
Bant Genişliği	50 MHz
Dikey Hassasiyet (V/div)	5mV/div - 20V/div
Multimetre Ekran Sayımı	3999 Count
DC Voltaj Ölçümü	400mV / 4V / 40V / 400V
AC Voltaj Ölçümü	400mV / 4V / 40V / 400V
DC/AC Akım Ölçümü	400µA / 4000µA / 40mA / 4000mA / 4A
Direnç Ölçümü	400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ
Kapasitans Ölçümü	51.2nF / 512nF / 5.12µF / 51.2µF / 100µF
Besleme Gerilimi / Batarya	Li-ion 7.4V 3600mAh Batarya / 100-240V AC Adaptör (Çıkış: 9V/4A)

2. Performans Verileri

Parametre	Değer
Gerçek Zamanlı Örnekleme Oranı	250 MSa/s
Yükselme Zamanı (Rise Time)	≤ 7 ns
Bellek Derinliği	12 kpts
Zaman Tabanı Ölçeği (s/div)	5ns/div - 50s/div
Tetikleme Türleri	Kenar (Edge), Darbe Genişliği (Pulse Width), Video, Eğim (Slope)
Otomatik Ölçüm Sayısı	22 Çeşit Otomatik Ölçüm Parametresi
Depolama Kapasitesi	Ayar (Setup), Dalga Formu (Waveform), Bitmap
Pil Çalışma Süresi	Yaklaşık 8 Saate Kadar Kesintisiz Çalışma

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	3.5 inç Renkli TFT LCD
Ekran Çözünürlüğü	320 x 240 Piksel
Haberleşme Portu	Mini USB Arayüzü
Gövde Tipi	Darbe Emici Korumalı El Tipi Taşınabilir Tasarım
Entegre Fonksiyon	Dijital Osiloskop + Dijital Multimetre (2'si 1 Arada)

4. Boyutlar ve Ağırlık

Parametre	Değer
Fiziksel Boyutlar (G x Y x D)	199 mm x 118 mm x 49 mm
Ağırlık	0.9 kg (Net)

UNI-T UTD1050DL, masaüstü bir osiloskopun gelişmiş analiz yeteneklerini taşınabilir bir multimetrenin pratikliğiyle harmanlar. Yalnızca 900 gramlık ağırlığı ve ergonomik el tipi gövdesi sayesinde saha servis mühendisleri ile bakım teknisyenlerine maksimum hareket özgürlüğü tanır. 8 saate kadar varan batarya ömrü şebekeden bağımsız uzun süreli saha operasyonlarını mümkün kılarken, yüksek çözünürlüklü TFT ekranı dış mekan ışık koşullarında dahi kolay okunabilirlik sağlar. 2'si 1 arada kompakt tasarımı; hem sinyal dalga formlarını hem de temel elektriksel büyüklükleri aynı anda ölçerek saha çantasındaki cihaz kalabalığını ortadan kaldırır.

Endüstriyel Otomasyon ve PLC Sistemleri: PLC giriş/çıkış sinyalleri, sensör dalga formları ve haberleşme hatlarının (RS-485 vb.) saha arıza tespitinde.
Sürücü ve Motor Kontrol Sistemleri: PWM frekans kontrolleri, invertör sürücü çıkışları ve endüstriyel motor bakım süreçlerinde.
Yenilenebilir Enerji Santralleri (Güneş & Rüzgar): Saha panolarında inverter çıkış sinyali kontrolü, DC/AC gerilim ve harmonik analizlerinde.
Otomotiv Elektroniği: Araç içi sensörlerin (krank mili, eksantrik mili, lambda sensörü), aktüatörlerin ve CAN-Bus sinyallerinin teşhisinde.
Bina Teknolojileri ve HVAC: İklimlendirme ve güç yönetim sistemlerinin yerinde elektriksel doğrulaması ve arıza arama operasyonlarında.
Ar-Ge, Laboratuvar ve Teknik Eğitim: Elektronik prototipleme, eğitim kurumları ve yer kısıtı olan teknik servis laboratuvarlarında.

Model kodundaki 'UTD' harfleri UNI-T markasının Dijital Depolamalı Osiloskop (Digital Storage Oscilloscope) ürün grubunu tanımlar. '1000' serisi gövde yapısının ultra-taşınabilir, ergonomik el tipi (Handheld) osiloskop sınıfına ait olduğunu gösterir. Devamındaki '50' ibaresi donanımın sunduğu 50 MHz analog bant genişliğini simgeler. 'D' harfi cihazın 'Dual' yani çift kanallı (2 kanal) analog giriş yapısına sahip olduğunu ifade ederken (tek kanallı 'C' modellerinden ayrışır), sonundaki 'L' takısı ise ekonomik/hafifleştirilmiş donanım konfigürasyonunu ve optimize edilmiş TFT ekran mimarisini temsil etmektedir.
