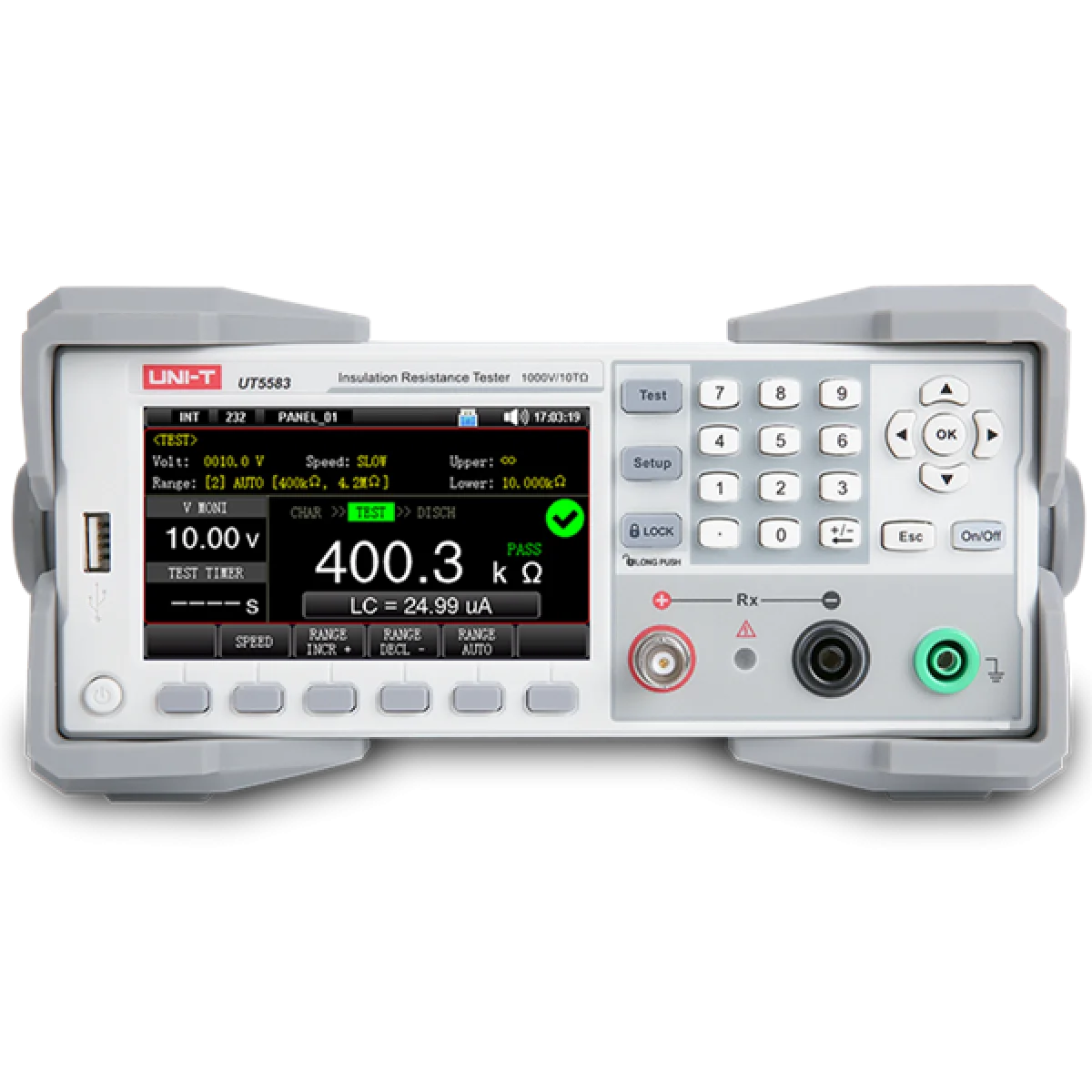

UNI-T UT5583 Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Ölçüm Aralığı: 1V ile 1000V DC arasında hassas voltaj çıkışı ve 10 kΩ'dan 10 TΩ'a kadar yalıtım direnci tespiti.
Eşzamanlı Çift Gösterim: Yalıtım direnci ve kaçak akım değerlerinin aynı anda 4.3 inç TFT-LCD ekranda izlenebilmesi.
Yüksek Test Hızı: Otomasyon hatları için 30 ms'ye kadar inen ultra hızlı ölçüm çevrimi.
Akıllı Deşarj ve Kontak Tespiti: Kapasitif yükler için temassızlık algılama ve güvenli hızlı deşarj mimarisi.
Gelişmiş Otomasyon Entegrasyonu: SCPI ve Modbus RTU protokol desteği ile PLC ve PC tabanlı sistemlere tam uyumluluk.
Kapsamlı Karşılaştırıcı: Üst limit, alt limit ve PASS/FAIL değerlendirmeleriyle sesli ve görsel tolerans kontrolü.
Veri Depolama: 100 set konfigürasyon hafızası ve 128 GB'a kadar harici USB sürücüye doğrudan veri loglama imkânı.

1. Elektriksel Veriler

Parametre	Değer
Çıkış Voltajı Aralığı	1V - 1000V DC (10V altı: 0.1V adım; 10V ve üzeri: 1V adım)
Voltaj Hassasiyeti	≥10V için: ±(%1 + 1V); <10V için: ±(%10 + 0.1V)
Direnç Ölçüm Aralığı	10 kΩ - 10 TΩ
Akım Ölçüm Aralığı	100 pA - 250 μA
Maksimum Şarj Akımı	25 mA ± 5 mA
Direnç Ölçüm Hassasiyeti (≥10V)	%1 - %15 (ölçüm aralığına bağlı olarak)

2. Performans Verileri

Parametre	Değer
Test Hızı	Hızlı: 30 ms; Orta: 100 ms; Yavaş: 500 ms
Zamanlayıcı Ayarları (Şarj/Test/Deşarj)	0 - 999 saniye (ayarlanabilir)
Tetikleme Modları	Dahili, Manuel, Harici, Veri Yolu (Bus)
Karşılaştırıcı (Limit) Fonksiyonu	UFAIL, PASS, LFAIL sınıflandırması ve sesli/görsel alarm
Aralık Modu Seçimi	Otomatik, Kilitli, Nominal
Kalibrasyon	Tam aralıklı açık devre kalibrasyonu

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	4.3 inç TFT-LCD Renkli Ekran
Haberleşme Arayüzleri	RS-232C, USB Device, USB Host, LAN (Opsiyonel: RS-485)
Endüstriyel Kontrol Girişleri	Handler arabirimi, Ayak pedalı (Foot switch) girişi
Protokol Desteği	SCPI ve Modbus RTU
Dahili ve Harici Hafıza	100 adet dahili test profili, 128 GB'a kadar harici USB bellek desteği

4. Boyutlar ve Genel Veriler

Parametre	Değer
Form Faktörü	Masaüstü (Benchtop) Endüstriyel Tip
Çalışma Gerilimi	Standart AC Şebeke Beslemesi
Standart Aksesuarlar	Güç kablosu, RS232 kablosu, 3 telli test kablo seti, yedek sigorta

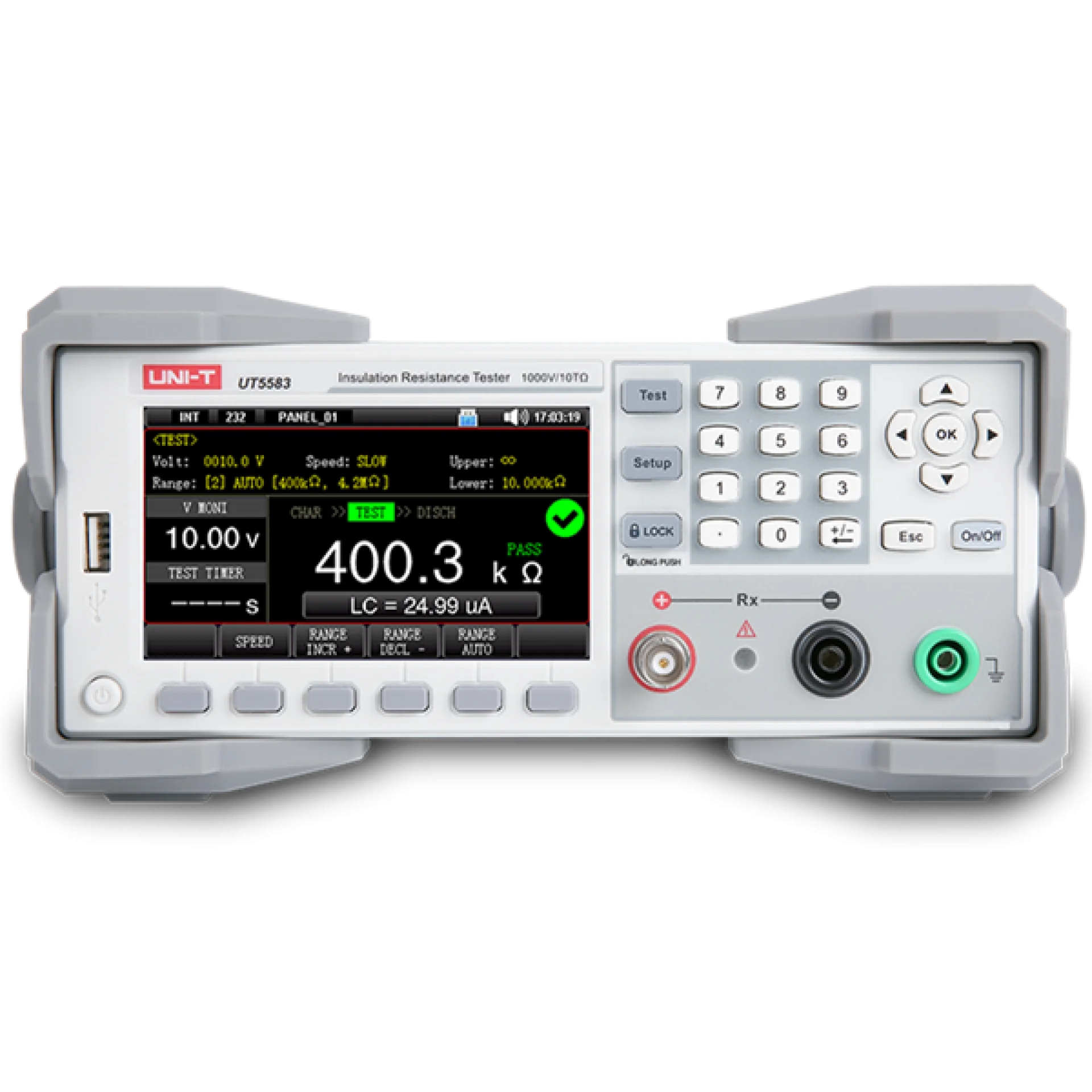

UNI-T UT5583, laboratuvar hassasiyetini seri üretim hatlarının dinamizmiyle birleştiren modüler bir mimariye sahiptir. Canlı ve yüksek çözünürlüklü 4.3 inç TFT ekranı, operatör hatalarını en aza indiren net bir okuma sağlar. Kapasitif yüklerde ark oluşumunu ve kullanıcı riskini önleyen 'Hızlı Deşarj' devresi ve 'Kontak Kontrol' fonksiyonu, donanımın güvenlik standartlarını en üst seviyeye taşır. Arka panelinde yer alan Handler arayüzü ve opsiyonel RS-485/LAN bağlantıları, cihazı otomatik test istasyonlarına (ATE) ve SCADA sistemlerine zahmetsizce entegre edilebilir kılarken; kompakt masaüstü yapısı tezgâh üstü alan tasarrufu sağlar.

Kapasitör ve Kondansatör Üretimi: Yüksek kapasitif komponentlerin kaçak akım ve yalıtım direnci doğrulama testleri.
Kablo ve İletken Sanayii: Alçak ve orta gerilim kablolarının kılıf izolasyon direncinin kalite kontrol süreçleri.
Elektrik Motoru ve Trafo İmalatı: Sargı yalıtım direncinin yüksek gerilim altında faz-gövde testleri.
Elektronik Kart (PCBA) Üretimi: Hassas devre elemanları ve PCB dielektrik izolasyon testleri.
Röle, Anahtar ve Konnektör Testleri: Kontak izolasyon direnci ve açık kontak kaçak akım analizleri.
Seri Üretim Otomasyon Hatları (ATE): PLC kontrollü sıralama ve arıza ayıklama istasyonları.

'UT' ön eki, UNI-T markasının tescilli endüstriyel test ve ölçüm ailesini (Uni-Trend Technology) temsil eder. '5' serisi genellikle markanın masaüstü tip ve yüksek doğruluk sınıfına sahip metrolojik/otomasyon sınıfı laboratuvar cihazlarını işaret ederken; '58' model ailesi yüksek gerilim izolasyon ve kaçak akım test sistemlerini simgeler. Kodun sonundaki '3' sayısı ise donanımın 1000V DC çıkış seviyesi, 10 TΩ ultra yüksek empedans ölçüm kapasitesi ve Modbus/SCPI haberleşme mimarisine sahip üst segment konfigürasyonunu tanımlar.
