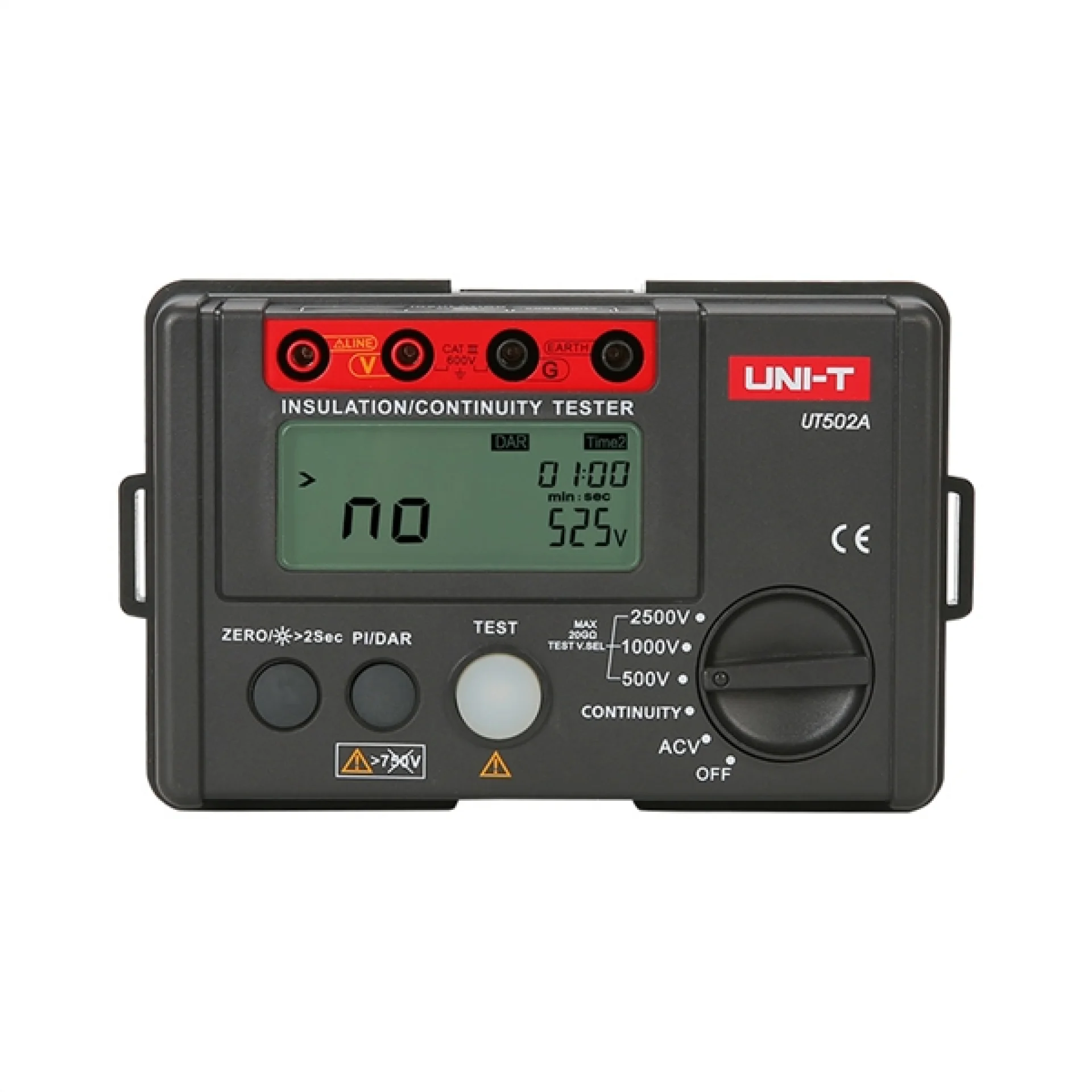

UNI-T UT502A 2500V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

2500V'a kadar üç kademeli (500V/1000V/2500V) test gerilimi seçeneği ile 20GΩ'a varan geniş yalıtım direnci ölçüm aralığı.
Yalıtım kalitesinin derinlemesine analizi için otomatik Polarizasyon İndeksi (PI) ve Dielektrik Absorpsiyon Oranı (DAR) hesaplama fonksiyonu.
200mA test akımı ve sıfırlama (sıfıra dönüş) özelliği ile 0.01Ω - 200Ω aralığında yüksek hassasiyetli süreklilik / düşük direnç testi.
Ölçüm sonrasında test edilen hatta kalan kapasitif yükü güvenli seviyeye indiren otomatik deşarj fonksiyonu.
Gözle ve işitsel tespit sağlayan arka aydınlatmalı 2000 sayımlı LCD, sesli ikaz (buzzer) ve yüksek voltaj tehlike uyarı LED'i.
IEC/EN 61557 güvenlik normlarına tam uyumluluk, CE ve UKCA sertifikasyonu.

1. Elektriksel Veriler

Parametre	Değer
Test Voltajları	500V / 1000V / 2500V (%0 ~ %10)
Yalıtım Direnci Ölçüm Aralığı (500V)	0MΩ ~ 99.9MΩ: ±(3%+5), 100MΩ ~ 5GΩ: ±(5%+5)
Yalıtım Direnci Ölçüm Aralığı (1000V)	0MΩ ~ 99.9MΩ: ±(3%+5), 100MΩ ~ 5GΩ: ±(5%+5)
Yalıtım Direnci Ölçüm Aralığı (2500V)	0MΩ ~ 99.9MΩ: ±(3%+5), 100MΩ ~ 9.9GΩ: ±(5%+5), 10GΩ ~ 20GΩ: ±(10%+5)
Kısa Devre Akımı	< 2mA
Yük Akımı	1mA (Her test geriliminde nominal direnç değerinde)
Düşük Direnç (Süreklilik) Testi	0.01Ω ~ 200Ω (yaklaşık 5.0V / >200mA), ±(2%+3)
AC Voltaj Ölçümü	30V ~ 600V (50Hz/60Hz), ±(2%+3)
Dahili Direnç Testi	10MΩ

2. Performans Verileri

Parametre	Değer
Ekran Sayımı	2000 Basamak LCD
Gelişmiş Teşhis Ölçümleri	DAR (Dielektrik Absorpsiyon Oranı) ve PI (Polarizasyon İndeksi)
Güvenlik Standartları	IEC 61557-1:2007, IEC 61557-2:2007, IEC 61557-4:2007
Sertifikasyon	CE, UKCA
Uyarı Sistemleri	Kırmızı uyarı ışığı, sesli buzzer alarmı, yüksek voltaj göstergesi
Ölçüm Fonksiyonları	Otomatik aralık, otomatik deşarj, düşük direnç sıfırlama (sıfıra dönüş)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Gövde Rengi	Kırmızı ve Gri (Endüstriyel UNI-T tasarımı)
Ekran Boyutu	70,6 mm x 34 mm (Arka aydınlatmalı LCD)
Besleme Kaynağı	6 x 1.5V Alkalin Pil (LR6 / AA)
Net Ağırlık	500 gr
Çalışma Modları	Sürekli ölçüm modu, Otomatik Kapanma (APO)

4. Boyutlar

Parametre	Değer
Cihaz Boyutları (G x Y x D)	150 mm x 100 mm x 71 mm
Paketleme Tipi	Karton kutu ve özel taşıma çantası

UNI-T UT502A, zorlu saha ve tesis koşullarında görev yapan mühendis ve teknisyenlerin ihtiyaçları gözetilerek ergonomik ve kompakt bir yapıda tasarlanmıştır. 500 gramlık hafif gövdesi ve koruyucu yapısı, cihazın tek elle taşınabilmesini sağlarken yüksek kontrastlı, arka aydınlatmalı geniş ekranı loş pano içlerinde bile test sonuçlarının net biçimde okunabilmesini mümkün kılar. Döner kademe anahtarı ve sezgisel buton yerleşimi, karmaşık menülerle vakit kaybetmeden doğrudan ölçüme başlama avantajı sunar. Ayrıca dahili otomatik deşarj devresi ve yüksek voltaj uyarı sistemleri (kırmızı LED + sesli alarm), kullanıcı güvenliğini pasif bir tasarımdan çıkarıp aktif bir koruma kalkanı haline getirir.

Elektrik Motorları ve Jeneratör Bakımı: Sargı yalıtımının dielektrik dayanımının ve yaşlanma durumunun PI/DAR oranları ile izlenmesi.
Yüksek Gerilim ve Dağıtım Trafoları: İzolasyon direnci periyodik testleri, sargı-gövde izolasyon kaçaklarının tespiti.
Kablo Üretimi ve Şebeke Montajı: Enerji nakil hatları ve zırhlı XLPE yeraltı kablolarının kılıf yalıtımı ve iletken bütünlüğü doğrulaması.
Endüstriyel Tesis ve Pano İmalatı: Dağıtım panolarında baralar arası, faz-toprak arası izolasyon direnci ve eşpotansiyel topraklama süreklilik doğrulaması.
Fotovoltaik (Güneş Enerjisi) ve Rüzgar Santralleri: İnvertör giriş hatları, DC string kablolaması ve yüksek gerilim izolasyon güvenlik denetimleri.

UNI-T ürün kodlama sistematiğinde 'UT' ön eki markanın genel test ve ölçü aletleri grubunu temsil eder. '500' serisi (UT501, UT502 vb.), izolasyon direnci (meger) ve topraklama sürekliliği analizörleri için ayrılmıştır. '502' model kodu, cihazın 1000V sınırını aşarak 2500V seviyesine kadar test gerilimi üretebilen ve 20GΩ ölçüm kapasitesine sahip yüksek gerilim meger sınıfında olduğunu belirtir. Kodun sonundaki 'A' harfi ise IEC 61557 tam uyumluluğu, gelişmiş PI (Polarizasyon İndeksi) ve DAR (Dielektrik Absorpsiyon Oranı) teşhis algoritmaları ile donatılmış optimize edilmiş donanım ve yazılım revizyonunu simgeler.
