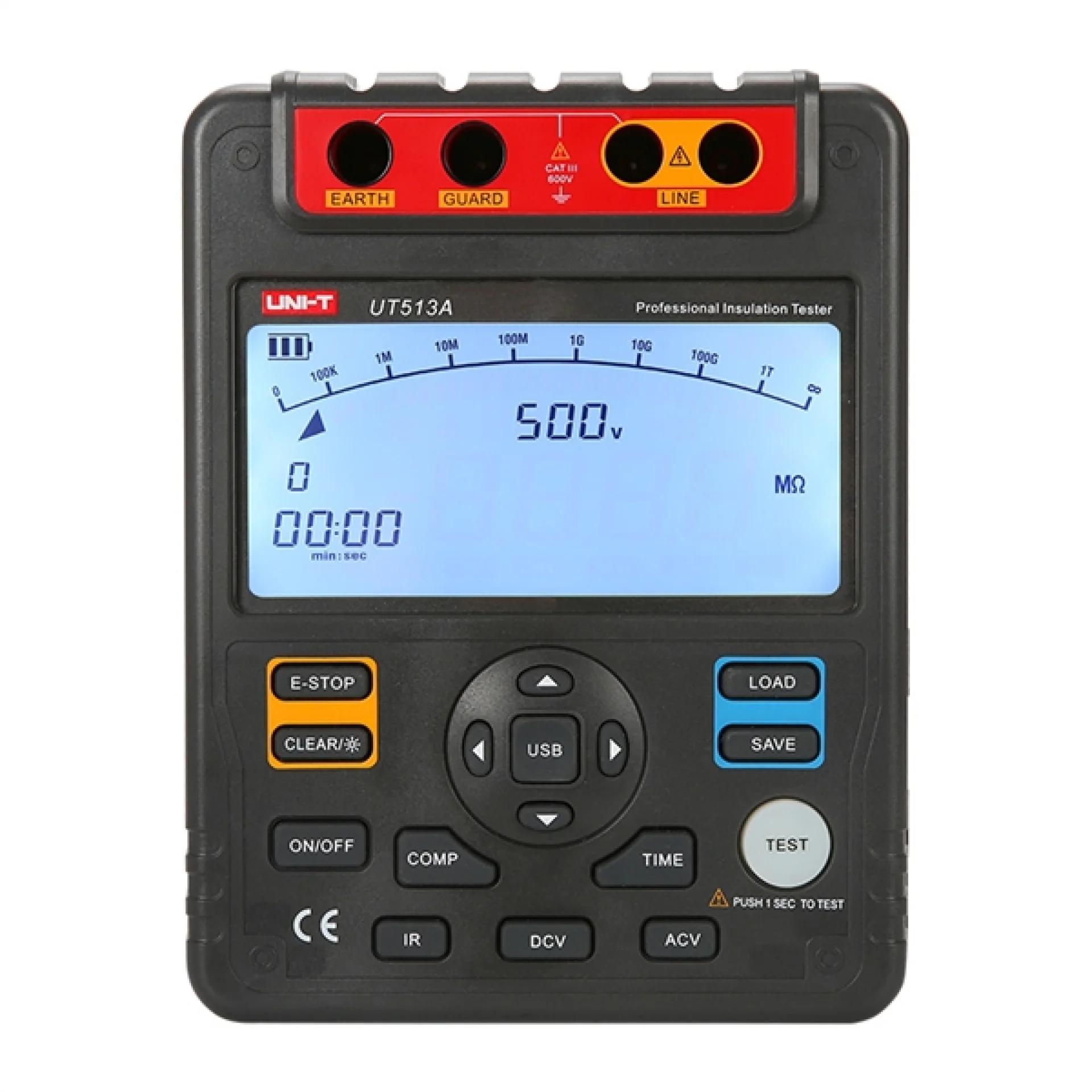

UNI-T UT513A 5000V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

5000V Maksimum Test Gerilimi: 500V, 1000V, 2500V ve 5000V kademeleriyle 1 TΩ seviyesine kadar yüksek direnç ölçümü.
Gelişmiş Teşhis Fonksiyonları: Otomatik Polarizasyon İndeksi (PI) ve Dielektrik Emilim Oranı (DAR) hesaplaması.
Yüksek Kısa Devre Akımı: Hızlı şarj ve yüksek kapasitif yüklerde kararlı ölçüm sağlayan >3mA kısa devre akımı.
Çift Göstergeli Ekran: 30 segmentli analog bar grafiği ve test voltajını eş zamanlı gösteren 9999 sayımlı arka aydınlatmalı geniş ekran.
Veri Yönetimi: 18 kayıtlık dahili hafıza ve test verilerini analiz/raporlama için USB üzerinden PC'ye aktarma imkanı.
Gelişmiş Güvenlik: Otomatik kapasitif deşarj, tehlikeli voltaj uyarı ikazları ve IEC 61557 endüstri standardı uyumluluğu.
Karşılaştırma ve Limit Modu: Hızlı hata tespiti için kullanıcı tanımlı üst ve alt limit karşılaştırmalı ölçüm fonksiyonu.

1. Elektriksel Veriler

Parametre	Değer
Test Voltajları	500V, 1000V, 2500V, 5000V (%0 ~ %20 tolerans)
Yalıtım Direnci Ölçüm Aralığı	0,5MΩ ~ 1000GΩ (1TΩ)
Yalıtım Direnci Doğruluğu	±(%3 + 5 basamak)
DC Voltaj Ölçümü	600V ±(%2 + 3 basamak)
AC Voltaj Ölçümü	600V ±(%2 + 3 basamak)
Kısa Devre Akımı	>3mA
Güç Kaynağı	8 adet 1.5V Alkalin Pil (LR14) veya Harici Güç Adaptörü

2. Performans Verileri

Parametre	Değer
Ekran Çözünürlüğü	9999 Sayım (Geniş LCD, İkincil Voltaj Göstergeli)
Analog Bar Grafiği	30 Segment
Analiz Parametreleri	Polarizasyon İndeksi (PI), Dielektrik Emilim Oranı (DAR)
Veri Depolama	18 Grup Dahili Hafıza
Zamanlama Ölçümü	15 Dakika Otomatik Ölçüm Modu
Haberleşme Arayüzü	USB Bağlantısı (PC Yazılım Desteği)
Güvenlik ve Standartlar	IEC 61557-1:2007, IEC 61557-2:2007, CE, UKCA

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Kasa Yapısı	Darbeye Dayanıklı Endüstriyel Gövde
Ürün Rengi	Kırmızı ve Gri
Ekran Boyutu	123 mm x 58 mm (Arka Aydınlatmalı)
Kullanıcı Uyarıları	Yüksek Voltaj Çıkış Alarmı, Otomatik Deşarj, Aşırı Aralık Bildirimi

4. Boyutlar

Parametre	Değer
Dış Boyutlar (G x Y x D)	202 mm x 155 mm x 94 mm
Net Ağırlık	1.2 kg (Piller Dahil)
Paketleme Tipi	Özel Taşıma Çantası ve Karton Kutu

UNI-T UT513A, ağır hizmet tipi endüstriyel saha koşulları göz önüne alınarak tasarlanmıştır. Çift enjeksiyonlu dayanıklı gövdesi darbelere ve zorlu ortamlara karşı yüksek direnç gösterirken, 123x58 mm'lik devasa arka aydınlatmalı LCD ekranı karanlık veya yetersiz aydınlatmalı trafo merkezleri ve pano odalarında dahi mükemmel okunabilirlik sunar. Analog bar grafik entegrasyonu, yalıtım direncindeki ani değişimlerin osiloskop benzeri dinamik bir grafikle anlık olarak gözlemlenmesini sağlar. Ayrıca, cihaz kapatıldığında devrede kalan enerjiyi güvenle boşaltan dahili otomatik gerilim deşarj devresi ve taşımayı kolaylaştıran alet çantası konsepti operasyonel verimlilik ve maksimum operatör güvenliğini bir arada sunar.

Yüksek Gerilim Trafo Merkezleri: Güç transformatörlerinin sargı-toprak ve sargı-sargı arası yalıtım bütünlüğünün doğrulanması.
Büyük Elektrik Motorları ve Jeneratörler: Stator ve rotor sargılarının yaşlanma, nem ve kirlenme durumunun PI/DAR testleri ile periyodik kontrolü.
Orta ve Yüksek Gerilim Kablo Hatları: Enerji nakil kablolarının montaj sonrası devreye alma ve arıza öncesi izolasyon direnci ölçümleri.
Şalt Sahaları ve Dağıtım Panoları: Baralar, izolatörler, ayırıcılar ve kesicilerin dielektrik dayanım testleri.
Endüstriyel Tesis Kestirimci Bakım Operasyonları: Fabrika altyapılarında beklenmeyen duruşları önlemek amacıyla yapılan periyodik yalıtım analizleri.
Yenilenebilir Enerji Santralleri (GES/RES): İnvertör girişleri, ana DC/AC taşıyıcı kablo yalıtımları ve topraklama izolasyonunun doğrulanması.

UNI-T ürün kodlama sisteminde 'UT' öneki markanın test ve ölçü aletleri grubunu temsil eder. '51' serisi, endüstriyel sınıf yüksek gerilim yalıtım (meger) test cihazları kategorisini işaret eder. Serideki '3' rakamı, bu cihazın serinin en üst test gerilim kademesi olan 5000V (5kV) seviyesine ve 1000GΩ (1TΩ) yüksek direnç ölçüm kapasitesine sahip amiral gemisi model olduğunu gösterir (Örn: UT511 1kV, UT512 2.5kV iken UT513 5kV'tır). Son ekte yer alan 'A' harfi ise donanımsal ve tasarımsal olarak revize edilmiş; >3mA seviyesine yükseltilmiş kısa devre akımı, optimize edilmiş analog çubuk grafiği, USB haberleşme arayüzü ve IEC 61557 güvenlik standartlarına tam uyumluluk gibi güncellenmiş endüstriyel nitelikleri ifade eden gelişmiş versiyonu simgeler.
