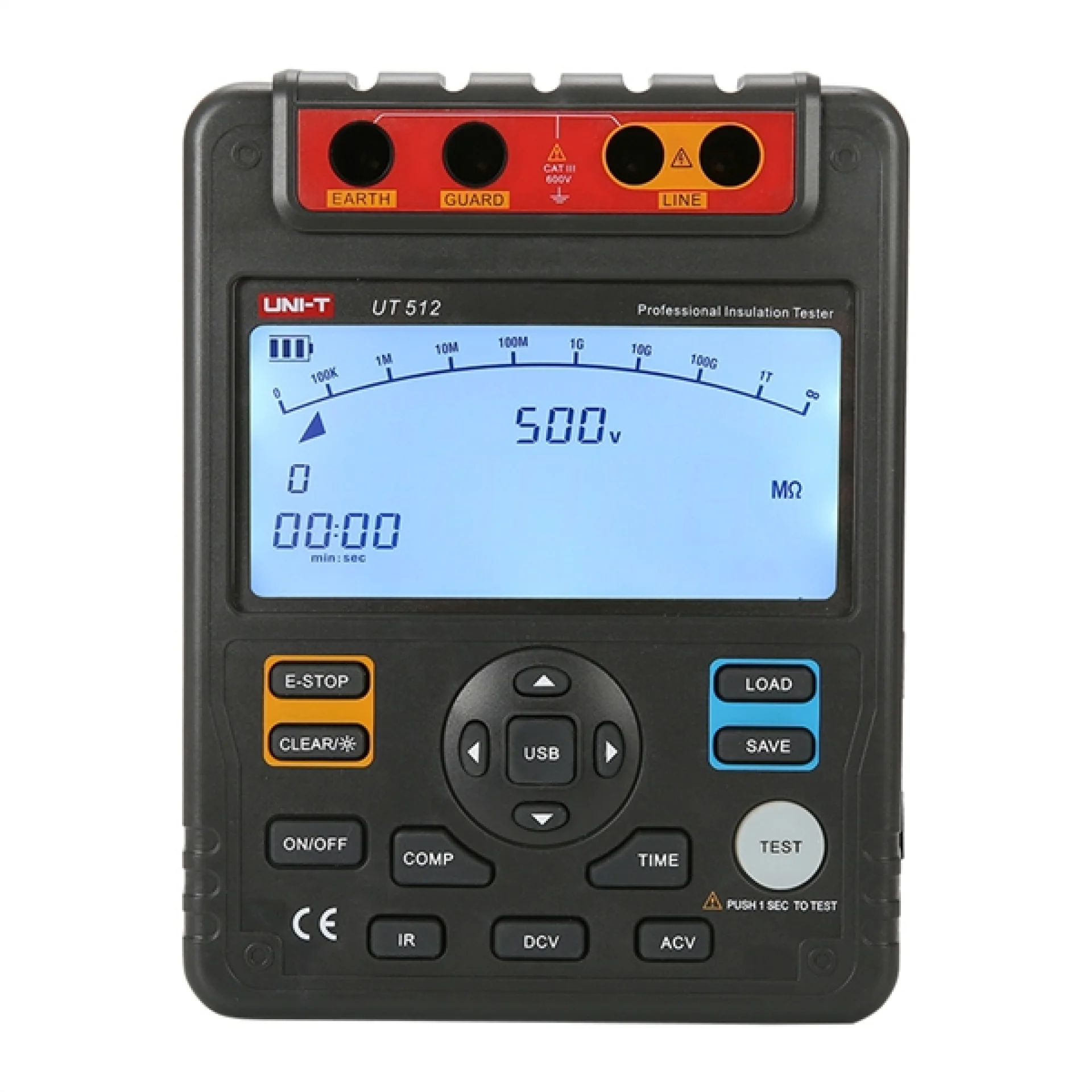

UNI-T UT512 2500V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

2500V'a kadar 4 farklı kademede (500V, 1000V, 1500V, 2500V) test gerilimi seçeneği
100GΩ'a kadar yüksek doğruluklu yalıtım direnci ölçümü
Yalıtım bozulmalarını analiz etmek için otomatik Polarizasyon İndeksi (PI) ve Dielektrik Emilim Oranı (DAR) hesaplama
30 segmentli analog bar grafiğe ve arka aydınlatmaya sahip geniş 9999 sayımlı LCD ekran
600V'a kadar AC ve DC voltaj ölçüm kabiliyeti
Test sonrası operatör güvenliğini sağlayan otomatik kapasitif deşarj ve yüksek voltaj sesli/görsel uyarı sistemi
18 ölçüm sonucuna kadar dahili veri saklama ve USB üzerinden bilgisayara aktarım yeteneği
Limit değerleri atama, karşılaştırma (Pass/Fail) ve sürekli test modları

1. Elektriksel Veriler

Parametre	Değer
Test Voltajları	500V, 1000V, 1500V, 2500V
Yalıtım Direnci Ölçüm Aralığı (500V)	0.5MΩ ~ 5GΩ ±(3%+5)
Yalıtım Direnci Ölçüm Aralığı (1000V)	2MΩ ~ 10GΩ ±(3%+5)
Yalıtım Direnci Ölçüm Aralığı (1500V)	5MΩ ~ 20GΩ ±(3%+5)
Yalıtım Direnci Ölçüm Aralığı (2500V)	10MΩ ~ 100GΩ ±(3%+5)
Kısa Devre Akımı	<1.8 mA
DC Voltaj Ölçümü	600V ±(2%+5)
AC Voltaj Ölçümü	600V ±(2%+5)

2. Performans Verileri

Parametre	Değer
Ekran Sayımı	9999 (30 segment analog çubuk grafikli)
Ölçüm Fonksiyonları	Polarizasyon İndeksi (PI), Dielektrik Emilim Oranı (DAR)
Dahili Veri Hafızası	18 Grup Veri Kaydı
Haberleşme Arayüzü	USB Bağlantısı (PC Yazılımı ile)
Zamanlama Ölçümü	15 Dakikaya kadar otomatik ölçüm modu
Güvenlik ve Uyarılar	Otomatik akım deşarjı, Yüksek voltaj çıkış alarmı, Aşırı menzil uyarısı

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Boyutu	123 mm x 58 mm (Arka aydınlatmalı LCD)
Güç Kaynağı	1.5V Pil (LR14) x 8 adet veya Güç Adaptörü
Ürün Rengi	Kırmızı ve Gri
Aksesuarlar	Timsah klipsli test kabloları, USB kablosu, PC yazılım CD'si, Güç adaptörü, Taşıma çantası
Sertifikasyonlar	CE, UKCA

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	202 mm x 155 mm x 94 mm
Net Ağırlık	Yaklaşık 1.2 kg

UNI-T UT512, ağır endüstriyel saha koşullarında maksimum ergonomi ve güvenlik sunmak üzere tasarlanmıştır. Geniş, arka aydınlatmalı LCD ekranı ve 30 segmentli analog çubuk grafiği, dinamik direnç değişimlerini anlık ve hatasız takip etmeyi sağlar. Cihazın çift izolasyonlu gövdesi ve dayanıklı sert taşıma çantası, darbelere ve zorlu saha koşullarına karşı tam koruma sunar. Test tamamlandığında hattaki artık gerilimi otomatik olarak tahliye eden deşarj devresi ve yüksek voltaj ikaz göstergesi operatör güvenliğini en üst düzeye çıkarır. Ayrıca hem pille hem de harici adaptörle beslenebilmesi ve USB arabirimi ile uzun süreli test verilerini PC'ye aktarabilmesi, sahadan laboratuvara kesintisiz bir veri analiz süreci kazandırır.

Yüksek Gerilim ve Dağıtım Trafoları: Sargı yalıtım dirençlerinin, PI ve DAR oranlarının periyodik kontrolü ve arıza tespiti
Endüstriyel Motorlar ve Jeneratörler: Ağır sanayi tesislerinde stator ve rotor yalıtım bariyerlerinin durum izleme ölçümleri
Kablo Üretimi ve Altyapı Hatları: Yüksek gerilim güç kablolarının kılıf ve dielektrik izolasyon testleri
Elektrik Panoları ve Şalt Sahaları: Bara sistemleri, devre kesiciler ve ayırıcıların faz-nötr ve faz-toprak izolasyon doğrulamaları
Kestirimci Bakım Servisleri: Tesislerin enerji sürekliliğini sağlamak adına periyodik yalıtım trendlerinin raporlanması

UNI-T ürün isimlendirme hiyerarşisinde 'UT' ön eki 'Uni-Trend' markasını ve profesyonel test/ölçüm cihazı ailesini temsil eder. '51x' serisi, yüksek gerilim izolasyon direnci (meger) test cihazları kategorisini belirtir. Serinin giriş modeli UT511 (1000V) iken, '512' kodu cihazın orta-üst seviyede yer aldığını ve 2500V test gerilimine, 100GΩ ölçüm tavanına ve USB veri iletişim katmanına sahip olduğunu gösterir (Serinin en üst modeli ise 5000V seviyesindeki UT513A'dır). Bu bağlamda UT512, endüstriyel motorlar ve orta gerilim şebekeleri için 2.5 kV test standardını tam karşılayan optimize edilmiş referans modeldir.
