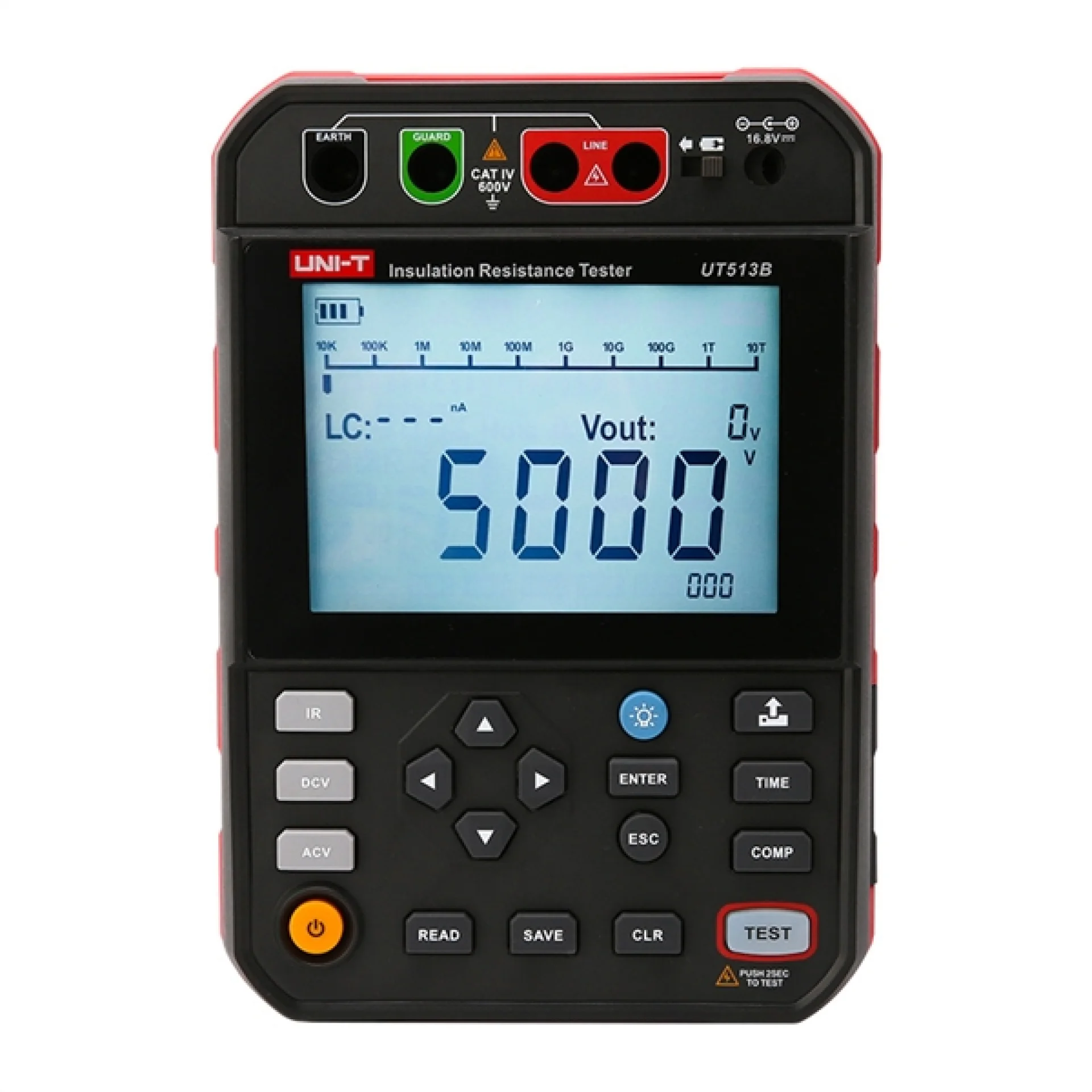

UNI-T UT513B 5000V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

5000V'a (5 kV) kadar ayarlanabilir yüksek gerilim yalıtım direnci testi
2,00 TΩ seviyesine kadar geniş yalıtım direnci ölçüm skalası
Gelişmiş izolasyon analizi için otomatik Polarizasyon İndeksi (PI) ve Dielektrik Soğurma Oranı (DAR) hesaplama
Dahili 999 ölçüm seti hafızası ve USB arayüzü ile PC analiz yazılımı desteği
3,5 mA yüksek kısa devre akımı ile büyük kapasitif yüklerde hızlı şarj ve kararlı ölçüm
Dış gerilim izleme (>36V ikazı ile ölçüm kilidi) ve otomatik deşarj fonksiyonu
Kullanıcı güvenliği sağlayan CAT IV 600V yüksek aşırı gerilim koruma standardı
Uzun süreli saha çalışmaları için yüksek kapasiteli 14.8V 5200mAh şarj edilebilir lityum batarya

1. Elektriksel Veriler

Parametre	Değer
Test Gerilimleri (Anma)	250V, 500V, 1000V, 2500V, 5000V
Yalıtım Direnci Ölçüm Aralığı	0,25 MΩ ~ 2,00 TΩ
Kısa Devre Akımı	Yaklaşık 3,5 mA
Kaçak Akım Ölçümü	0,01 nA ~ 3,5 mA
DC Gerilim Ölçümü	30 V ~ 1000 V DC (±%3+5)
AC Gerilim Ölçümü	30 V ~ 750 V AC [50/60 Hz] (±%3+5)
Adımlama Voltaj Ayarı	Her aralığın %10'u artışla (%50 ~ %120 aralığında)
Güç Kaynağı	14.8V, 5200mAh Şarj Edilebilir Lityum Batarya

2. Performans Verileri

Parametre	Değer
Tanı Testleri	Polarizasyon İndeksi (PI) ve Dielektrik Emilim Oranı (DAR)
Zamanlayıcı Ölçüm Aralığı	0 sn ~ 99 dk 59 sn
Dahili Veri Hafızası	999 set kayıt kapasitesi
PC Bağlantısı / Arayüz	USB kablosu ile analiz yazılımı
Otomatik Deşarj	Var (Test sonrası kapasitif yükü güvenle boşaltma)
Gerilim İzleme ve Güvenlik Kilidi	Dış gerilim >36V ise testi engelleme
Karşılaştırma Fonksiyonu	Var (Pass/Fail sınır değer kontrolü)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Güvenlik / Aşırı Gerilim Kategorisi	CAT IV 600V
Sertifikalar	CE, UKCA
Gövde Rengi	Kırmızı ve Gri/Siyah endüstriyel gövde
Otomatik Kapanma	Yaklaşık 15 dakika işlem yapılmadığında
Akü / Şarj Göstergesi	Var (Düşük pil uyarısı)

4. Boyutlar ve Fiziksel Özellikler

Parametre	Değer
Ürün Boyutları	238 mm x 166 mm x 90,5 mm
Ürün Ağırlığı	Yaklaşık 1800 g (pil dahil)
Paket Boyutları	415 mm x 155 mm x 370 mm

UNI-T UT513B, zorlu saha koşulları ve ağır endüstriyel test ortamları gözetilerek ergonomik ve dayanıklı bir yapıda tasarlanmıştır. Geniş, arka aydınlatmalı çift ekranı sayesinde yalıtım direnci, kaçak akım ve test gerilimi eş zamanlı olarak net bir şekilde okunabilir. 36V üzeri harici gerilim tespitinde devreye giren otomatik blokaj sistemi ve ölçüm bitiminde depolanan yüksek enerjiyi güvenle tahliye eden otomatik deşarj mimarisi, teknisyen güvenliğini en üst düzeye çıkarır. Standart piller yerine yüksek kapasiteli 5200mAh lityum batarya ile donatılmış olması, sahada kesintisiz kullanım sağlarken cihazın kompakt formu ve koruyucu taşıma çantası mobiliteyi kolaylaştırır.

Yüksek Gerilim Trafoları: Sargı ve gövde arası izolasyon bütünlüğünün, PI/DAR değerlerinin periyodik kontrolü.
Büyük Güçteki Elektrik Motorları ve Jeneratörler: Stator/rotor bobin izolasyonunun kirlilik, nem ve yaşlanma analizleri.
Yeraltı ve Enerji İletim Kabloları: Yüksek gerilim güç kablolarının faz-faz ve faz-toprak izolasyon direnci ölçümü.
Şalt Sahaları ve Dağıtım Panoları: Kesiciler, ayırıcılar, baralar ve izolatörlerin dielektrik dayanım testleri.
Güneş (GES) ve Rüzgar (RES) Enerji Santralleri: İnverter giriş hatları, yüksek gerilim trafo bağlantıları ve kablo yalıtım testleri.
Endüstriyel Tesis Kestirimci Bakımı: Üretim hatlarında plansız duruşları önlemek amacıyla yapılan periyodik yalıtım denetimleri.

UNI-T ürün kodlama hiyerarşisinde 'UT' ön eki 'Uni-Trend' markasının test ve ölçüm cihazları grubunu simgeler. '51x' ürün ailesi (UT511, UT512, UT513), yüksek gerilim yalıtım ve megohmmetre test cihazları serisini temsil eder. Kodun sonundaki '3' rakamı serinin en üst segmenti olan 5000V (5 kV) seviyesine kadar çıkabilen jenerasyonu belirtirken; 'B' revizyon kodu, cihazın yeni nesil platformunu ifade eder. Bu revizyonla birlikte şarj edilebilir lityum batarya entegrasyonu, 999 sete çıkarılmış veri depolama kapasitesi, USB PC bağlantı protokolü ve CAT IV 600V güvenlik sınıfı standart hale getirilerek modern endüstriyel normlara tam uyum sağlanmıştır.
