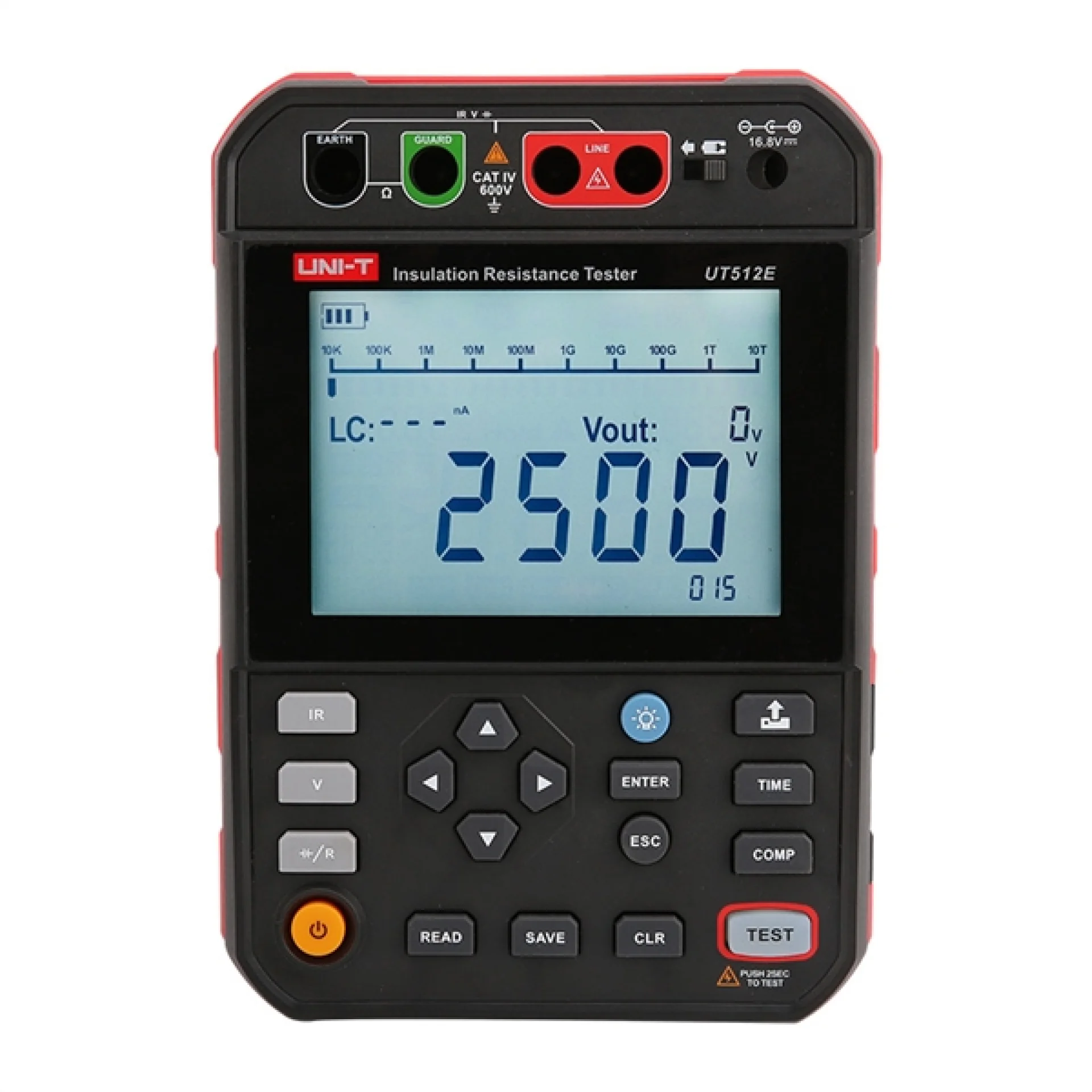

UNI-T UT512E 2500V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

2500V'a kadar seçilebilir yüksek test gerilimi (250V, 500V, 1000V, 2500V) ve 2.5 TΩ'a kadar geniş izolasyon direnci ölçümü
Yalıtım kalitesini derinlemesine analiz eden Polarizasyon İndeksi (PI) ve Dielektrik Absorpsiyon Oranı (DAR) otomatik hesaplama ve gösterimi
Hızlı ve hassas ölçüm için yüksek kısa devre akımı çıkışı (yaklaşık 5 mA)
%10 adımlarla hassas test gerilimi ayarlama imkânı sunan adımlı voltaj fonksiyonu
0.01 uF ile 2.0 uF arası kapasitans ve 0.1 Ω ile 600 Ω arası düşük direnç (süreklilik) testi desteği
Test sonrasında devreye giren otomatik gerilim izleme ve güvenli deşarj sistemi
Geniş dahili hafıza (999 kayıt) ve USB arabirimiyle PC yazılımı üzerinden gelişmiş veri analizi ve raporlama
Zorlu endüstriyel sahalar için yüksek güvenlik standardı: CAT IV 600V
Yüksek kapasiteli 14.8V 5200mAh lityum bataryası ile uzun süreli kesintisiz saha performansı

1. Elektriksel Veriler

Parametre	Değer
Test Çıkış Gerilimleri	250V, 500V, 1000V, 2500V
İzolasyon Direnci Ölçüm Aralığı	0.25 MΩ ~ 2.50 TΩ
DC Gerilim Ölçümü	30V ~ 1000V DC ±(%3+5)
AC Gerilim Ölçümü	30V ~ 750V AC (50/60Hz) ±(%3+5)
Kapasitans Testi	0.01 µF ~ 2.0 µF ±(%15+3)
Düşük Direnç Testi (Süreklilik)	0.1 Ω ~ 600 Ω ±(%2+10)
Kısa Devre Akımı	Yaklaşık 5 mA
Kaçak Akım Ölçümü	0.01 nA ~ 5 mA
Adımlama Voltajı (Step Voltage)	Nominal aralığın %10 adımları ile %50 ~ %120 aralığında ayarlanabilir

2. Performans Verileri

Parametre	Değer
Tanılama Testleri	PI (Polarizasyon Endeksi), DAR (Dielektrik Absorpsiyon Oranı)
Dahili Veri Hafızası	999 set kayıt kapasitesi
PC İletişimi	USB arayüzü ile analiz yazılımı bağlantısı
Zamanlayıcı Fonksiyonu	0 saniye ~ 99 dakika 59 saniye
Deşarj ve Güvenlik İzleme	Otomatik kapasitif yük boşaltma ve gerilim izleme alarmı
Güvenlik Kategorisi	CAT IV 600V, CE, UKCA onaylı

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Besleme Ünitesi	14.8V, 5200mAh Şarj Edilebilir Lityum-iyon Batarya
Şarj Adaptörü	Giriş: 100-240V AC, Çıkış: 16.8V DC, 2A
Gövde Rengi	Kırmızı ve Siyah (UNI-T Endüstriyel Tasarım)
Kasa Yapısı	Darbe sönümleyici koruyucu dış çerçeve ve kapaklı panel

4. Boyutlar

Parametre	Değer
Fiziksel Ölçüler	238 mm x 166 mm x 90.5 mm
Ağırlık	Yaklaşık 1800 g (batarya dahil)

UNI-T UT512E, ağır hizmet tipi endüstriyel saha koşulları düşünülerek optimize edilmiş ergonomik ve koruyucu bir gövde mimarisine sahiptir. Cihazın entegre koruyucu kapağı ve darbe emici dış çerçevesi, şantiye ortamlarında ekran ve kontrol elemanlarını dış etkenlere karşı güvenceye alır. Yüksek kapasiteli şarj edilebilir 5200mAh lityum-iyon bataryası, klasik pilli modellere kıyasla hem hafiflik sağlar hem de sahada sürekli pil değiştirme maliyetini ortadan kaldırır. Sahada tek elle veya taşıma askısı yardımıyla boyunda rahatça kullanılabilen form faktörü, test uçlarının kilit mekanizmalı terminalleriyle birleştiğinde yüksek gerilim altında maksimum operatör güvenliği ve kullanım konforu sunar. Ayrıca geniş, aydınlatmalı LCD ekranı doğrudan güneş ışığı altında veya karanlık pano içlerinde dahi net okuma performansı garanti eder.

Yüksek ve Orta Gerilim Dağıtım Merkezleri: Güç trafoları, kesiciler, ayırıcılar ve buşinglerin dielektrik dayanım testleri ve periyodik bakımları.
Elektrik Motorları ve Jeneratör Bakımı: Sanayi tipi asenkron motorların ve alternatör sargılarının sargı-gövde ve sargı-sargı izolasyon durumlarının, nem/kirlilik oranlarının (PI/DAR testleri ile) izlenmesi.
Enerji İletim ve Dağıtım Kablo Şebekeleri: Yeraltı kablolarının kılıf ve iletken yalıtım direnci tespiti, yaşlanma ve kapasitans analizleri.
Endüstriyel Üretim Tesisleri ve Fabrika Otomasyonu: Dağıtım panoları, MCC merkezleri, baralar ve ağır sanayi makinelerinin devreye alma ve kestirimci bakım testleri.
Yenilenebilir Enerji Santralleri (GES/RES): Güneş enerjisi santrallerindeki dizi kabloları ve merkezi inverterlerin izolasyon kontrolü ile rüzgar türbin jeneratör testleri.

Model kodundaki 'UT', UNI-T markasının tescilli endüstriyel test ve ölçüm cihazları ana ürün grubunu temsil eder. '51x' serisi, markanın yüksek gerilim izolasyon (meger) test cihazı segmentine işaret ederken; '512' modeli cihazın 2.5 kV (2500V) sınıfı gerilim aralığında çalıştığını simgeler (örneğin 511: 1kV, 513: 5kV gibi). Model kodunun sonundaki 'E' harfi ise cihazın 'Gelişmiş/Genişletilmiş (Enhanced)' versiyon olduğunu belirtir; baz veya standart versiyonlara kıyasla (UT512D vb.) 2.50 TΩ'a kadar artırılmış direnç skalası, entegre lityum batarya paketi, kapasitans/düşük direnç ölçüm kabiliyetleri ve yaklaşık 5 mA seviyesine çıkarılmış kısa devre akımı kapasitesi gibi gelişmiş fonksiyonları tanımlar.
