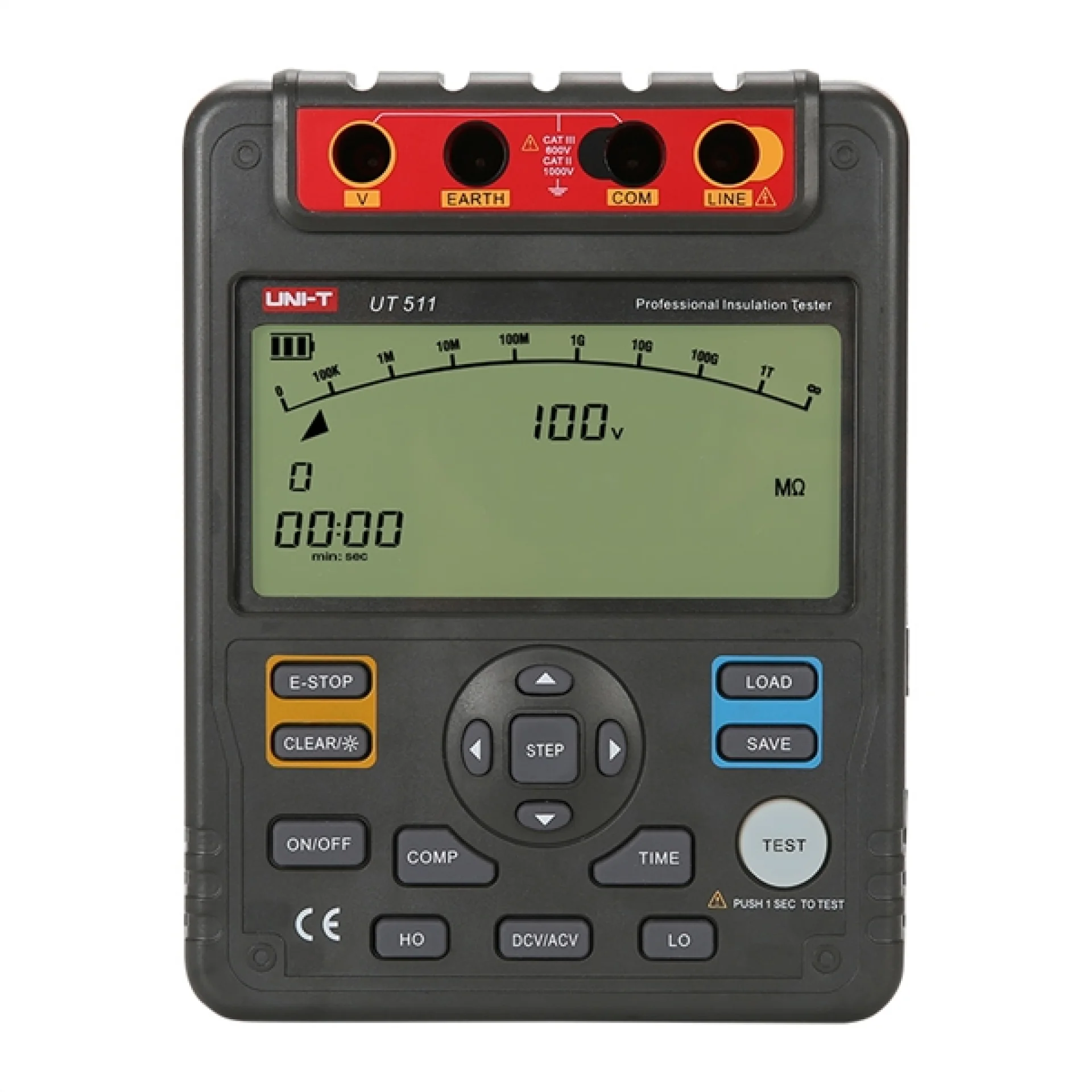

UNI-T UT511 1000V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

100V, 250V, 500V ve 1000V olmak üzere 4 kademeli test gerilimi seçeneği
10 GΩ'a kadar geniş yalıtım direnci ölçüm aralığı ve 0.1Ω - 999.9Ω düşük direnç (süreklilik) testi
İzolasyon kalitesinin ve nem durumunun doğru teşhisi için Polarizasyon İndeksi (PI) ve Dielektrik Emilim Oranı (DAR) otomatik hesaplama
Dinamik trend takibi sunan 30 segmentli analog çubuk grafikli ve arka aydınlatmalı 9999 sayımlı geniş LCD ekran
Kullanıcı güvenliği sağlayan yüksek voltaj çıkış ikazı ve test sonrası otomatik kapasitif yük deşarj fonksiyonu
Hızlı kalite kontrol süreçleri için limit değerler atanabilen karşılaştırmalı ölçüm modu (Pass/Fail)
Saha testlerini kolaylaştıran 18 adet dahili veri kayıt hafızası
1000V DC ve 750V AC harici gerilim ölçüm yeteneği

1. Elektriksel Veriler

Parametre	Değer
Test Gerilimleri (Yalıtım)	100V, 250V, 500V, 1000V
Test Gerilimi Hassasiyeti	0% ~ 10%
Yalıtım Direnci Ölçüm Aralığı	0.1MΩ ~ 10GΩ
100V Kademesi Direnç Aralığı	0.1MΩ ~ 500MΩ ±(3%+5)
250V Kademesi Direnç Aralığı	0.5MΩ ~ 2GΩ ±(3%+5)
500V Kademesi Direnç Aralığı	1MΩ ~ 4GΩ ±(3%+5)
1000V Kademesi Direnç Aralığı	2MΩ ~ 10GΩ ±(3%+5)
DC Voltaj Ölçümü	1000V ±(2%+3)
AC Voltaj Ölçümü	750V ±(2%+3)
Düşük Direnç (Süreklilik)	0.1Ω ~ 999.9Ω ±(1%+3)
Kısa Devre Akımı	< 2mA

2. Performans Verileri

Parametre	Değer
Ekran Sayımı	9999 Basamaklı Geniş LCD
Analog Bar Grafiği	30 Segment
Analiz İndeksleri	Polarizasyon İndeksi (PI), Dielektrik Emilim Oranı (DAR)
Zamanlama Ölçüm Modu	Yaklaşık 30 dakika
Veri Depolama Kapasitesi	18 Grup Veri
Karşılaştırma Modu	Üst ve Alt Limit Belirleme (Pass/Fail)
Güvenlik ve Alarm	Otomatik deşarj, yüksek voltaj uyarısı, aşırı menzil göstergesi
Sertifikasyonlar	CE, UKCA

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Gövde Rengi	Kırmızı ve Gri (Endüstriyel Tip Çift Enjeksiyon)
Ekran Ebatları	123 mm x 58 mm (Arka Aydınlatmalı)
Güç Kaynağı	8 x 1.5V Pil (LR14 / C Tipi)
Otomatik Kapanma	Mevcut (Pil tasarruf modu)
Taşıma & Koruma	Özel endüstriyel alet kutusu

4. Boyutlar ve Ağırlık

Parametre	Değer
Ürün Boyutları	202 mm x 155 mm x 94 mm
Net Ağırlık	1.2 kg

UNI-T UT511, zorlu saha ve tesis koşullarında maksimum mukavemet göstermek üzere çift katmanlı sağlam gövde mimarisi ve koruyucu taşıma çantasıyla dizayn edilmiştir. 123x58 mm ebatlarındaki devasa arka aydınlatmalı ekranı, 30 segmentli analog bar grafiğiyle birleşerek ölçüm trendlerinin anlık ve hatasız izlenmesini sağlar. Kullanıcı güvenliğini merkeze alan ergonomik arayüzü; test gerilimi uygulandığında devreye giren yüksek voltaj sesli/ışıklı alarmı ve ölçüm tamamlandığında test edilen hatta kalan artık enerjiyi sıfırlayan otomatik deşarj devresi ile donatılmıştır. Sahada tek başına çalışan teknisyenlerin hızlı aksiyon alabilmesi için üst/alt tolerans karşılaştırma işlevi ve eller serbest sürekli ölçüm modları iş verimliliğini üst düzeye taşır.

Elektrik Motorları ve Jeneratörler: Stator, rotor ve sargı yalıtım durumunun, yaşlanma ve nem etkilerinin PI/DAR testleri ile periyodik takibi.
Trafo ve Dağıtım Merkezleri: Alçak gerilim ve orta gerilim transformatörlerinin primer-sekonder sargı arası ve gövde yalıtım kontrolleri.
Kablo ve Hat Montajı: Yeraltı enerji kabloları ve bina içi tesisat kablolarının devreye alma öncesi izolasyon direnci ve kaçak testleri.
Endüstriyel Pano ve Şalt Tesisleri: Dağıtım panoları, kontaktörler, bara sistemleri ve devre kesicilerin dielektrik dayanım doğrulaması.
Planlı Bakım-Onarım (Kestirimci Bakım): Fabrika ve üretim tesislerinde plansız duruşları engellemek amacıyla periyodik yalıtım direnci takibi.
Yenilenebilir Enerji Santralleri: Güneş enerjisi (GES) dizi kablolamaları ve rüzgar türbini elektrik altyapısının izolasyon ölçümleri.

Cihazın model isimlendirmesinde yer alan 'UT', Uni-Trend markasının tescilli profesyonel test ve ölçüm cihazları serisini ifade eder. '51x' serisi, ağır hizmet tipi endüstriyel izolasyon (meger) test cihazları ürün grubunu temsil etmektedir. Serinin ilk modeli olan '511', 1000V seviyesine kadar test gerilimi sağlayan ve temel/orta seviye endüstriyel bakım süreçleri için optimize edilmiş 10GΩ tavan ölçüm aralığına sahip konfigürasyonu simgeler (serideki UT512: 2500V, UT513: 5000V seviyesindedir). Model kodundaki teknik hiyerarşi, cihazın yüksek gerilim izolasyon sınıfında taşınabilir, kompakt ve 1kV sınıfı AG (Alçak Gerilim) şebeke altyapılarına özel geliştirildiğini açıkça ortaya koymaktadır.
