UNI-T UT505A Multimetre ve 1000V Yalıtım Direnci Test Cihaz

Öne Çıkanlar

Temel Teknik Özellikler

Kapsamlı Yalıtım Testi: 50V'tan 1000V'a kadar 5 farklı kademede 20GΩ'a varan izolasyon direnci ölçümü.
Hibrit Cihaz Mimarisi: Hem tam donanımlı bir True RMS dijital multimetre hem de yüksek hassasiyetli izolasyon test cihazı (Megermetre).
Gelişmiş İzolasyon Analizi: Dielektrik Absorpsiyon Oranı (DAR) ve Polarizasyon İndeksi (PI) otomatik hesaplaması.
Yüksek Akımlı Süreklilik Testi: Topraklama ve bağlantı hatları için >200mA akımla 0.01Ω çözünürlüklü düşük direnç testi.
Veri Kaydı ve Hafıza: Saha çalışmalarında 99 gruba kadar ölçüm sonucunu saklama imkanı.
Güvenlik ve Standartlar: Otomatik kapasitif yük deşarjı, yüksek gerilim sesli/görsel ikazı ve IEC 61557 tam uyumluluğu.
Geniş LCD ve Analog Bar: 6000 sayımlı arka aydınlatmalı ekran ve hızlı trend izleme sağlayan analog skala.

1. Elektriksel Veriler

Parametre	Değer
Test Gerilimleri (Yalıtım)	50V, 100V, 250V, 500V, 1000V
Yalıtım Direnci Ölçüm Aralığı (UT505A)	0.01MΩ ~ 20GΩ (1000V kademesinde 20GΩ'a kadar)
AC Gerilim Ölçümü	0V ~ 600V (±(2%+3))
DC Gerilim Ölçümü	0V ~ 600V (±(2%+3))
Kısa Devre Akımı	< 2mA
Düşük Direnç (Süreklilik)	0.01Ω ~ 20kΩ (>200mA test akımı)
Kapasitans Ölçümü	100pF ~ 500μF (UT505B'ye kıyasla temel modellerde opsiyonel/destekli aralık)
Frekans Ölçümü	45Hz ~ 1kHz

2. Performans Verileri

Parametre	Değer
Ekran Sayımı	6000 Basamak (Analog Bar Grafikli)
True RMS Ölçümü	Var
DAR ve PI Analizleri	Var (Dielektrik Absorpsiyon Oranı ve Polarizasyon İndeksi)
Dahili Veri Depolama	99 Grup
Otomatik Deşarj	Var (Kapasitif devreler için güvenlik)
Test Standart Uyumluluğu	IEC 61557 (61557-1, 61557-2, 61557-4)
Yüksek Voltaj Alarmı	Görsel ve Sesli Uyarı

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	Arka Aydınlatmalı Geniş LCD (78mm x 59mm)
Gövde Rengi	Kırmızı ve Gri (Çift enjeksiyon kalıplı koruyucu kasa)
Sertifikasyon	CE, UKCA, ETL
Güç Kaynağı	6 x 1.5V AA Pil (LR6)
Otomatik Kapanma	Var (Pil tasarruf modu)

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	103 mm x 225 mm x 59 mm
Net Ağırlık	630 g (Piller dahil)

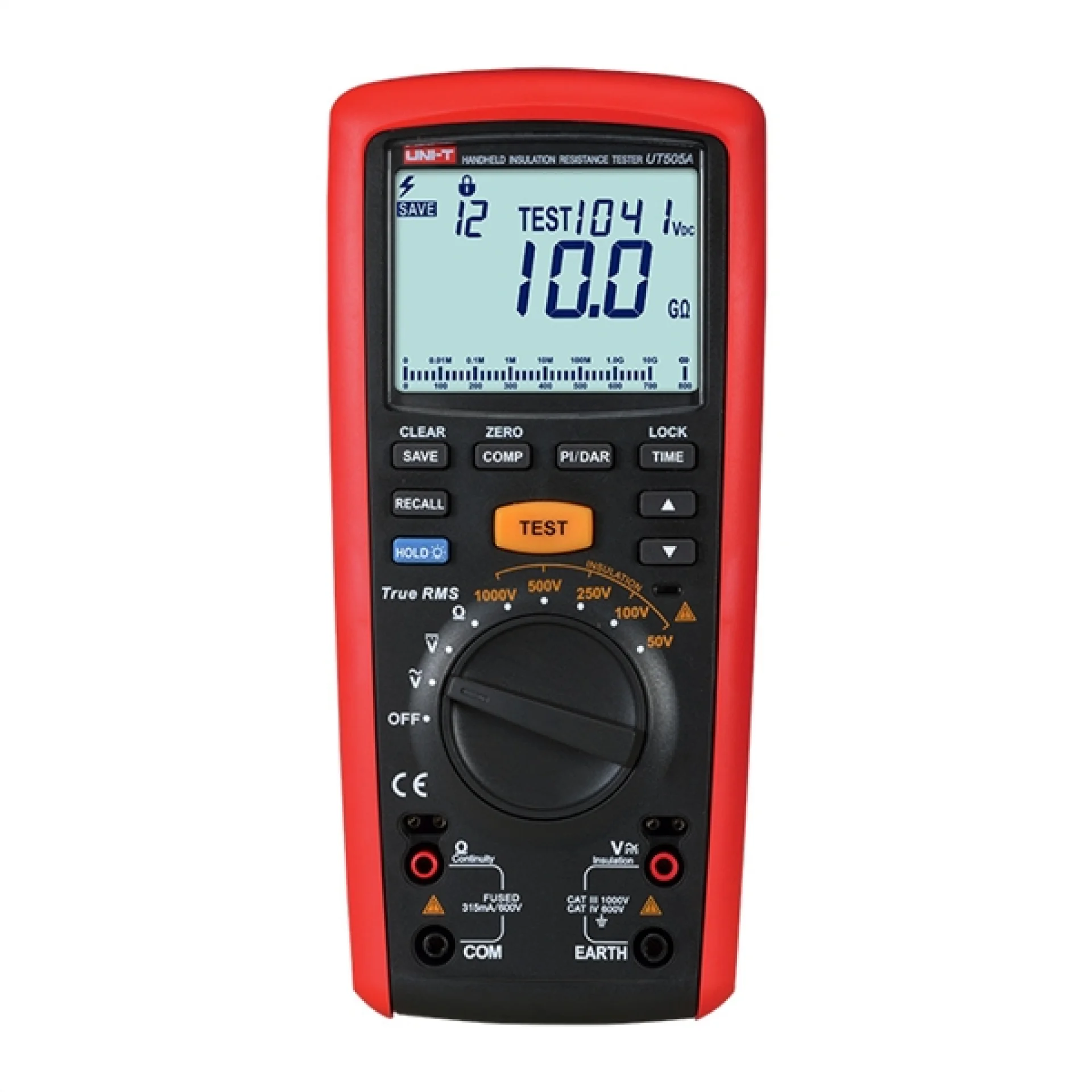

UNI-T UT505A, saha teknisyenlerinin ve mühendislerin çanta yükünü hafifletmek adına endüstriyel bir multimetre ile yüksek voltajlı meger test cihazını tek bir kompakt gövdede birleştirir. Çift enjeksiyonlu dış koruyucu kaplaması, sahada karşılaşılabilecek düşmelere ve darbelere karşı mükemmel dayanıklılık sunarken, ergonomik tasarımı tek elle tutuşu ve test butonu kontrolünü kolaylaştırır. Karanlık pano veya trafo odalarında rahat çalışma sağlayan geniş arka aydınlatmalı LCD ekranı, hem sayısal hem de analog çubuk grafiği ile voltaj yükselmelerini anlık izleme avantajı tanır. Test sonrasında devrede kalan tehlikeli yükü otomatik boşaltan deşarj mekanizması ve yüksek voltaj uyarı sistemi, kullanıcı güvenliğini en üst düzeye çıkarmak üzere özel olarak tasarlanmıştır.

Elektrik Motoru ve Jeneratör Bakımı: Sargı izolasyon direnci ölçümleri, gövde kaçakları ve zamanlama bazlı PI/DAR testleri.
Pano İmalatı ve Devreye Alma: Dağıtım ve MCC panolarında faz-faz ve faz-nötr arası yalıtım yeterliliğinin doğrulanması.
Kablo ve İletken Testleri: Alçak gerilim enerji iletim kablolarının kılıf bütünlüğü ve yalıtım direncinin periyodik kontrolleri.
Trafo ve Güç Dağıtım Sistemleri: Önleyici bakım kapsamında yalıtım bozulmalarının ve dielektrik kayıplarının tespiti.
Endüstriyel Tesis Periyodik Bakımları: IEC 61557 standartlarına göre süreklilik (PE) ve topraklama hattı temas direnci ölçümleri.
Telekomünikasyon ve Zayıf Akım Sistemleri: 50V ve 100V düşük voltaj kademeleriyle hassas haberleşme hatlarının izolasyon testi.

UNI-T ürün kodlama hiyerarşisinde 'UT' ön eki 'Uni-Trend' marka kimliğini ve test-ölçüm cihazı kategorisini simgeler. '500' serisi (özellikle 501, 502 ve 505 aileleri), markanın yalıtım direnci test cihazlarını (megermetre) ve yüksek voltaj teşhis donanımlarını ifade eder. 'UT505' platformu, saf bir izolasyon test cihazından öte, tam teşekküllü bir True RMS endüstriyel multimetrenin izolasyon ölçüm motoruyla entegre edildiği hibrit seriyi temsil eder. Modelin sonundaki 'A' harfi, serinin standart/temel endüstriyel varyantı olduğunu, 1000V test gerilimi ve 20GΩ'a kadar direnç ölçümü sağlayan konfigürasyonunu tanımlar (Daha yüksek direnç ve kaçak akım aralıkları sunan üst model ise 'B' varyantıdır).
