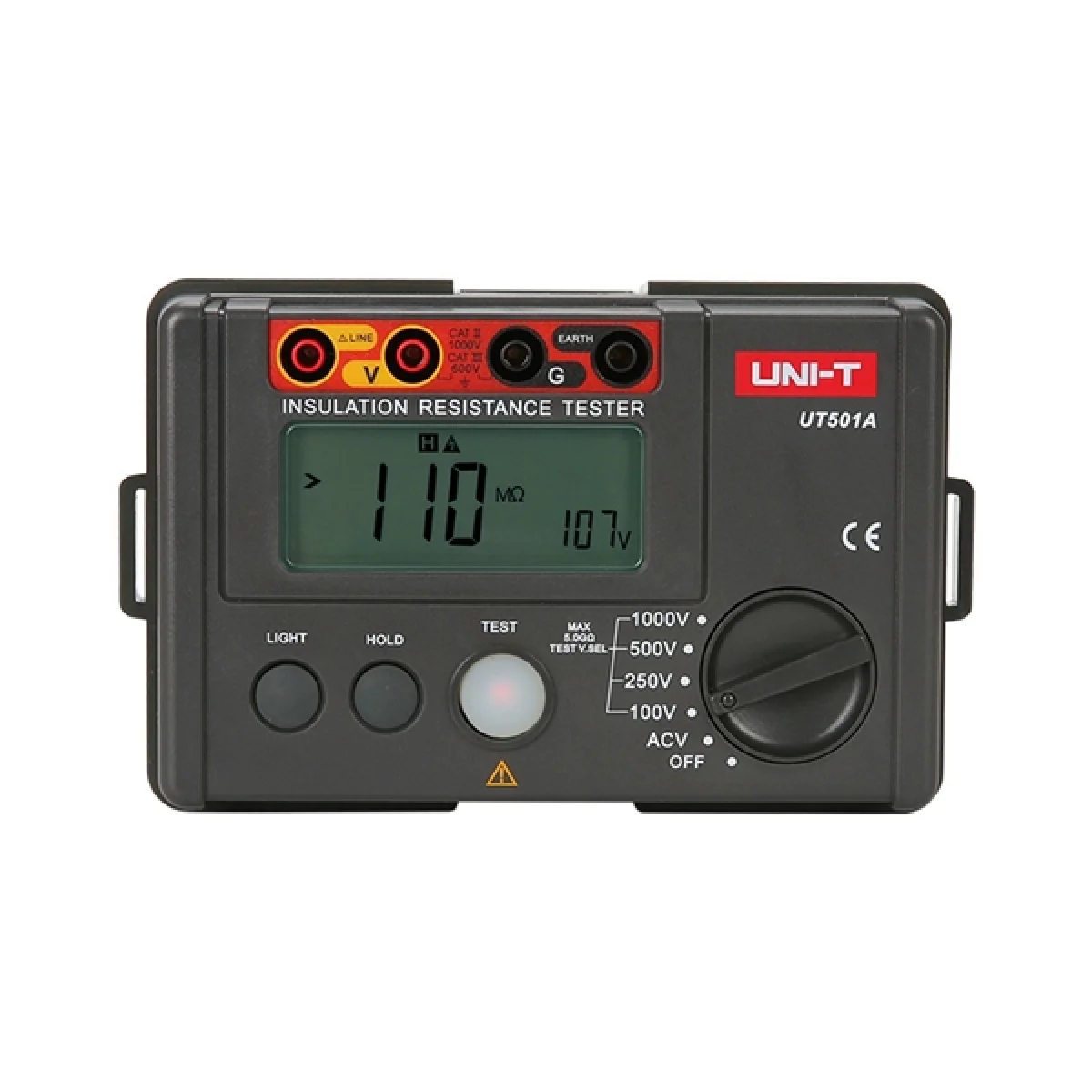

UNI-T UT501A 1000V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Test Aralığı: 100V, 250V, 500V ve 1000V kademelerinde 5GΩ'a kadar güvenilir yalıtım direnci ölçümü.
AC Gerilim Tespiti: Şebeke ve hat kontrolü için 30V - 750V aralığında hassas AC voltaj ölçümü.
Gelişmiş İş Güvenliği: Test sonrası kapasitif yükü güvenle boşaltan otomatik deşarj devresi ve yüksek voltaj ikaz ışığı.
Net Görüntüleme: 2000 sayımlı, karanlık ortamlarda rahat çalışma imkanı sunan arka aydınlatmalı geniş LCD ekran.
Sesli ve Işıklı Bildirim: Yüksek gerilim çıkışı ve aşırı yük durumlarında devreye giren entegre buzzer ve kırmızı LED ikazı.
Pil Tasarrufu: Cihazın açık unutulmasını engelleyen otomatik kapanma ve pil seviyesi bildirim fonksiyonu.

1. Elektriksel Veriler

Parametre	Değer
Test Voltajları	100V / 250V / 500V / 1000V (%0 ~ %10 tolerans)
Yalıtım Direnci Ölçüm Aralığı (100V)	0.00MΩ ~ 100MΩ; ±(%3 + 5)
Yalıtım Direnci Ölçüm Aralığı (250V/500V/1000V)	0.00MΩ ~ 99.9MΩ; ±(%3 + 5) 100MΩ ~ 5.0GΩ; ±(%5 + 5)
Yük Akımı	100V/250V/500V/1000V kademelerinde 1mA (%0 ~ %10)
Kısa Devre Akımı	< 2mA
AC Voltaj Ölçüm Aralığı	30V ~ 750V (50Hz/60Hz); ±(%2 + 3)
Dahili Empedans	10MΩ

2. Performans Verileri

Parametre	Değer
Ekran Sayımı	2000 Basamak (Count) LCD
Aralık Seçimi	Otomatik Kademe (Auto Range)
Güvenlik / Deşarj	Otomatik deşarj fonksiyonu
Görsel ve Sesli Uyarılar	Kırmızı yüksek voltaj alarm ışığı, sesli buzzer uyarı
Ek Özellikler	Aşırı yük göstergesi, düşük pil uyarısı, test voltajı ikincil göstergesi
Sertifikasyon	CE, UKCA

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Güç Kaynağı	6 x 1.5V AA Pil (LR6)
Kasa Yapısı ve Rengi	Endüstriyel kırmızı ve gri yüksek dayanımlı kompozit gövde
Ekran Boyutları	70.6 mm x 34 mm (Arka aydınlatmalı LCD)
Ağırlık	Yaklaşık 500 g (piller dahil)

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	150 mm x 100 mm x 71 mm
Standart Aksesuarlar	Taşıma çantası, test probları, timsah klipsler, piller, kullanım kılavuzu

UNI-T UT501A, saha koşullarının zorlukları göz önünde bulundurularak darbelere dayanıklı kırmızı-gri koruyucu muhafaza ile ergonomik yapıda tasarlanmıştır. Yalnızca 500 gramlık ağırlığı ve kompakt gövdesi, saha teknisyenlerinin cihazı boyun askısı veya taşıma çantası ile tek elle rahatça kullanabilmesine olanak tanır. Geniş LCD ekranında ana ölçüm değeriyle birlikte uygulanan test geriliminin ikincil parametre olarak sunulması, kullanıcıya anlık proses hakimiyeti sağlar. Test butonunun kilitlenebilir yapısı, uzun süreli izolasyon testlerinde el yorgunluğunu önlerken çift yalıtımlı güvenlik yapısı operatörü elektriksel risklere karşı maksimum düzeyde korur.

Elektrik Motorları ve Jeneratör Bakımı: Sargı izolasyon direncinin periyodik tespiti ve kaçak akım risklerinin önceden belirlenmesi.
Güç Dağıtım Panoları ve Şalt Sahaları: Bara sistemleri, devre kesiciler ve kontaktörler arası yalıtım yeterliliğinin testi.
Kablo Üretim ve Altyapı Tesisleri: Enerji nakil kablolarının yalıtım kılıfı bütünlüğünün ve dielektrik kayıplarının devreye alma öncesi denetimi.
Transformatör Bakım-Onarım İşlemleri: Primer/sekonder sargılar ile şasi arasındaki yalıtım direncini doğrulama testleri.
Endüstriyel Tesis Periyodik İSG Kontrolleri: Elektrik iç tesisat uygunluk kontrolleri ve yangın riskine karşı periyodik meger ölçümleri.

Ürün kodlamasında yer alan 'UT', Uni-Trend markasının profesyonel test ve ölçü aletleri grubunu temsil eder. '50' serisi gövde yapısı, izolasyon direnci (meger) ölçüm cihazlarına ayrılmış endüstriyel seriyi işaret eder. '1' rakamı, serinin temel/orta segment elektriksel test cihazı olduğunu; 'A' son eki ise revizyon varyantını gösterir. Bu varyant 100V'tan 1000V'a kadar dört farklı test gerilim kademesine odaklanarak (100V/250V/500V/1000V) genel elektrik dağıtım, bina tesisatı ve motor bakım uygulamaları için optimize edilmiş spesifik konfigürasyonu tanımlar.
