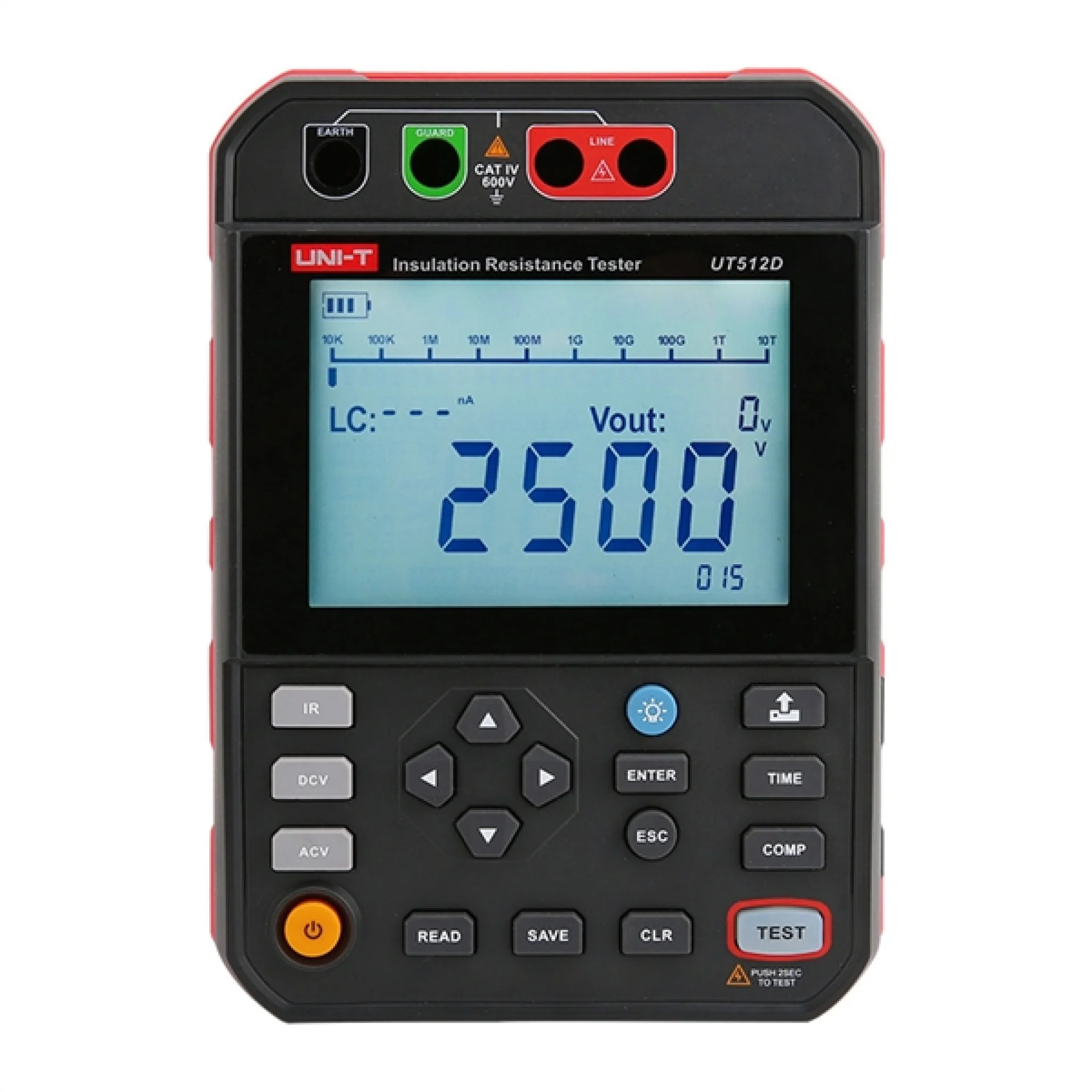

UNI-T UT512D 2500V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

2.5 kV Çıkış Gerilimi: Ağır endüstriyel tesisler ve yüksek gerilim yalıtım izolasyon testleri için 2500V'a kadar geniş test aralığı.
PI ve DAR Analizleri: Polarizasyon İndeksi ve Dielektrik Emilim Oranlarını otomatik olarak hesaplayarak yalıtım yaşlanmasını hızlı analiz etme.
Gelişmiş Güvenlik Seviyesi: CAT IV 600V koruma sınıfı, yüksek gerilim alarmı ve kapasitif yükler için otomatik deşarj sistemi.
999 Set Veri Depolama: Ölçüm sonuçlarını doğrudan cihaz hafızasına kaydetme ve USB bağlantısıyla PC'ye aktarma.
Adımlamalı Gerilim Seçimi: Test gerilimini %10'luk hassas adımlarla ayarlayarak dielektrik kırılma noktalarını güvenle belirleme.
Kaçak Akım Ölçümü: 0,01 nA hassasiyetten 3,5 mA'e kadar gerçek zamanlı kaçak akım izleme.

1. Elektriksel Veriler

Parametre	Değer
Test Gerilim Kademeleri	250V, 500V, 1000V, 2500V
İzolasyon Direnci Ölçüm Aralığı	0,25 MΩ ～ 1.00 TΩ (2500V kademesinde)
Çıkış Doğruluğu	%0 ～ %20
Gerilim Adımlama (Stepping)	Aralığın %10 artışı (%50 - %120 ayar aralığı)
DC Gerilim Ölçümü	30 ～ 1000 VDC, ±(%3+5)
AC Gerilim Ölçümü	30 ～ 750 VAC (50/60 Hz), ±(%3+5)
Kısa Devre Akımı	Yaklaşık 3,5 mA
Kaçak Akım Ölçümü	0,01 nA ～ 3,5 mA

2. Performans Verileri

Parametre	Değer
Gelişmiş Teşhis Modları	Polarizasyon İndeksi (PI), Dielektrik Emilim Oranı (DAR)
Veri Kayıt Hafızası	999 set dahili veri depolama
PC Bağlantısı	USB kablo üzerinden PC yazılım analizi
Zamanlayıcı Aralığı	0 s ～ 99 dk 59 sn
Güvenlik Standartları	CAT IV 600V, CE, UKCA
İzleme ve Deşarj	Otomatik yüksek gerilim alarmı ve test sonrası otomatik deşarj izleme

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Güç Kaynağı	8 x LR14 (C Boy) Alkalin Pil
Gövde Rengi	Kırmızı ve Siyah (UNI-T Endüstriyel Tasarım)
Ağırlık	Yaklaşık 1800 g (piller dahil)
Aksesuarlar	3 adet Test Kablosu (Kırmızı, Siyah, Yeşil), USB Kablo, Taşıma Askısı, Taşıma Çantası

4. Boyutlar

Parametre	Değer
Cihaz Ebatları (G x Y x D)	238 mm x 166 mm x 90,5 mm
Paketleme Tipi	Özel Dayanıklı Taşıma Çantası + Karton Kutu

UNI-T UT512D, zorlu saha koşullarına ve ağır endüstriyel ortamlara dayanacak şekilde geliştirilmiş sağlam, çift enjeksiyonlu ergonomik bir gövdeye sahiptir. Entegre koruyucu kapağı, cihazı saha taşımalarında toz ve mekanik darbelere karşı korurken, geniş ve arkadan aydınlatmalı LCD paneli düşük ışıklı trafo merkezleri veya pano içlerinde net okunabilirlik sunar. Kullanıcı güvenliğini merkeze alan otomatik deşarj ve canlı hat ikaz mimarisi, yüksek gerilim risklerini asgariye indirir. Ayrıca harici pilli yapısı sayesinde şarj istasyonuna erişim olmayan uzun süreli saha operasyonlarında piller hızla değiştirilerek kesintisiz çalışma imkânı sağlanır.

Yüksek ve Orta Gerilim Trafoları: Sargı yalıtım direnci kontrolleri, yaşlanma ve nem analizleri (PI/DAR).
Büyük Elektrik Motorları ve Jeneratörler: Stator ve rotor sargılarının devreye alma öncesi ve periyodik yalıtım dayanım testleri.
Enerji İletim ve Dağıtım Kabloları: Yeraltı XLPE ve diğer güç kablolarının kılıf ile dielektrik yalıtım kalitesi tespiti.
Şalt Sahaları ve Pano Üretimi: Dağıtım panoları, bara sistemleri ve devre kesicilerin izolasyon doğrulaması.
Endüstriyel Tesis Kestirimci Bakımı: Fabrika otomasyon altyapılarında beklenmedik duruşları önlemek için periyodik yalıtım trend takibi.

Model kodundaki 'UT' ibaresi, küresel ölçüm cihazı üreticisi UNI-T markasının tescilli ürün kodudur. '51x' ailesi firmanın endüstriyel seviye, yüksek gerilim yalıtım direnci test cihazı (Megohmetre) platformunu temsil eder. '12' serisi, 2.5 kV sınıfı orta/yüksek gerilim tepe çıkış kapasitesine işaret eder. Sondaki 'D' varyantı ise cihazın standart alkalin pil mimarisi ile donatıldığını, 3.5 mA kısa devre akımı ve 1.00 TΩ maksimum direnç ölçüm sınırını, USB veri aktarımı ve dijital kayıt hafızası (999 set) ile optimize edilmiş modern donanım revizyonunu ifade eder.
