UNI-T UT505B Multimetre ve 1000V Yalıtım Direnci Test Cihaz

Öne Çıkanlar

Temel Teknik Özellikler

Kapsamlı Yalıtım Testi: 50V'tan 1000V'a kadar kademeli gerilim seçenekleri ve 200GΩ'a varan geniş yalıtım direnci ölçüm aralığı.
Gelişmiş Analiz Araçları: İzolasyon yaşlanması ve nem tayini için otomatik Dielektrik Absorpsiyon Oranı (DAR) ve Polarizasyon İndeksi (PI) hesaplama.
True RMS ve Hibrit Tasarım: Dalga formu bozulmalarında bile hassas AC voltaj ölçümü sağlayan True RMS teknolojisi ve entegre dijital multimetre işlevi.
Yüksek Güvenlik Protokolleri: IEC 61557 uluslararası test standartlarına tam uyum, otomatik kapasitif deşarj koruması ve yüksek voltaj sesli/görsel uyarı sistemi.
Hızlı Süreklilik ve Düşük Direnç: >200mA kısa devre akımıyla topraklama ve eşpotansiyel süreklilik testleri için 0,01Ω çözünürlüklü düşük direnç modu.
Veri Yönetimi: Sahada yapılan ölçümleri sonradan analiz etmek için 99 ölçüm grubuna kadar dahili veri saklama ve geri çağırma kapasitesi.

1. Elektriksel Veriler

Parametre	Değer
Test Gerilimleri (Yalıtım)	50V, 100V, 250V, 500V, 1000V
Yalıtım Direnci Aralığı	0,01MΩ ~ 200GΩ
DC Voltaj Ölçümü	0V ~ 600V, ±(2%+3)
AC Voltaj Ölçümü (True RMS)	0V ~ 600V, ±(1,5%+5)
Frekans Ölçümü	45Hz ~ 1kHz, ±(0,1%+3)
Genel Direnç Ölçümü	0,01kΩ ~ 10MΩ, ±(3%+3)
Düşük Direnç (Süreklilik)	0,01Ω ~ 100Ω (yaklaşık 5V / >200mA/20mA opsiyonel), ±(1,5%+3)
Kapasitans Ölçümü	100pF ~ 500μF, ±(5%+5)
Kaçak Akım Ölçümü	10μA ~ 2000μA, ±(10%+3)
Kısa Devre Akımı	< 2mA

2. Performans Verileri

Parametre	Değer
Ekran Sayımı	6000 basamak + Analog Çubuk Grafiği (Bargraph)
Ölçüm Fonksiyonları	True RMS, DAR (Dielektrik Absorpsiyon Oranı), PI (Polarizasyon İndeksi)
Zamanlama ve Karşılaştırma	Zamanlama Ölçümü, Karşılaştırma (Pass/Fail) Fonksiyonu
Veri Depolama	99 Grup Veri Kaydı
Adım Voltajı	Aralığın %50 ~ %120'sinde %10'luk adımlarla ayarlanabilir
Güvenlik ve Standartlar	IEC 61557 (61557-1, 61557-2, 61557-4), CE, UKCA, ETL
Koruma Fonksiyonları	Otomatik Deşarj, Otomatik Sigorta Kontrolü, Yüksek Voltaj Alarmı

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Boyutu	78 mm x 59 mm (Arka Aydınlatmalı Geniş LCD)
Gövde Rengi	Kırmızı ve Gri (Endüstriyel Tip Çift Enjeksiyon Kasa)
Çalışma Gerilimi / Güç	6 x 1.5V Alkalin Pil (LR6 / AA)
Güç Yönetimi	Otomatik Kapanma (Auto Power Off), Düşük Pil Uyarısı

4. Boyutlar

Parametre	Değer
Ürün Boyutları (G x Y x D)	103 mm x 225 mm x 59 mm
Ürün Net Ağırlığı	630 g (Piller dahil yaklaşık)

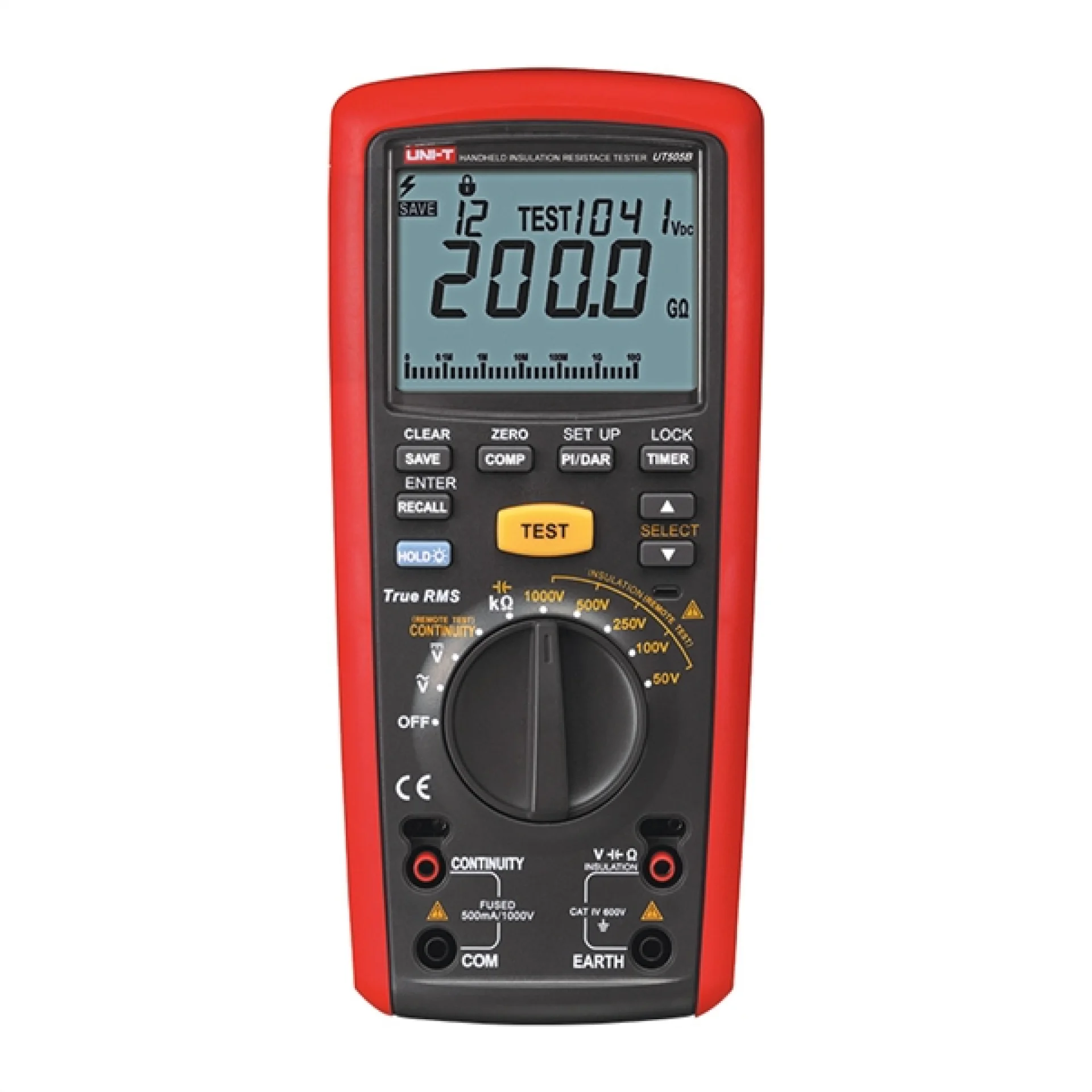

UNI-T UT505B, zorlu saha koşullarına dayanacak şekilde darbeye mukavemetli çift katmanlı ergonomik gövde yapısıyla üretilmiştir. Geniş 78x59 mm arka aydınlatmalı LCD ekranı, loş pano içlerinde ve zayıf aydınlatmalı trafo merkezlerinde net okunabilirlik sunarken, 6000 sayımlı dijital ekran dinamik ölçüm takibi sağlayan analog çubuk grafiği (bargraph) ile desteklenmiştir. Cihazın el tipi taşınabilir formu; hem tam teşekküllü bir dijital multimetrenin hassasiyetini hem de 1000V yüksek gerilim meger test cihazının gücünü tek bir kompakt yapıda birleştirerek saha teknisyenlerinin ekipman yükünü minimize eder.

Elektrik Motorları ve Jeneratör Bakımı: Sargı izolasyon direnci ölçümleri, fazlar arası kaçak kontrolü ve sargı sağlığı için PI/DAR analizleri.
Endüstriyel Tesis ve Pano Bakımı: Dağıtım panoları, MCC panoları ve şalt ekipmanlarının periyodik izolasyon ve devre süreklilik testleri.
Yenilenebilir Enerji Sistemleri: Güneş enerjisi (GES) dizi kablolamaları ve rüzgar türbini jeneratör hatlarında kaçak akım ve yalıtım izolasyon denetimleri.
Kablo Üretimi ve Altyapı Hatları: Yeraltı enerji kablolarının montaj öncesi ve sonrası izolasyon direncinin, dielektrik dayanımının doğrulanması.
Transformatör Testleri: Alçak ve orta gerilim trafolarında primer-sekonder ve gövde arası izolasyon bariyerlerinin doğrulanması.
Bina Tesisatı ve Yangın Güvenliği: Kaçak akım tespiti, kablo izolasyon aşınmalarının tespiti ile elektriksel yangın risklerinin önlenmesi.

UNI-T ürün kodlama hiyerarşisinde 'UT' ön eki markanın test ve ölçüm teknolojileri ana serisini temsil eder. '500' grubu (UT500 serisi), profesyonel seviye taşınabilir yalıtım direnci (meger) test cihazlarını tanımlamaktadır. '505' gövdesi, standart meger cihazlarından farklı olarak tam teşekküllü bir dijital multimetre (DMM) ve True RMS donanımının entegre edildiği hibrit seriyi işaret eder. Modelin sonundaki 'B' harfi, 'A' baz modeline kıyasla genişletilmiş izolasyon direnci kademesini (200GΩ), otomatik sigorta kontrol fonksiyonunu, kaçak akım (leakage current) ölçüm yeteneğini ve daha yüksek doğruluk sınıfına sahip gelişmiş ölçüm modüllerini sembolize eder.
