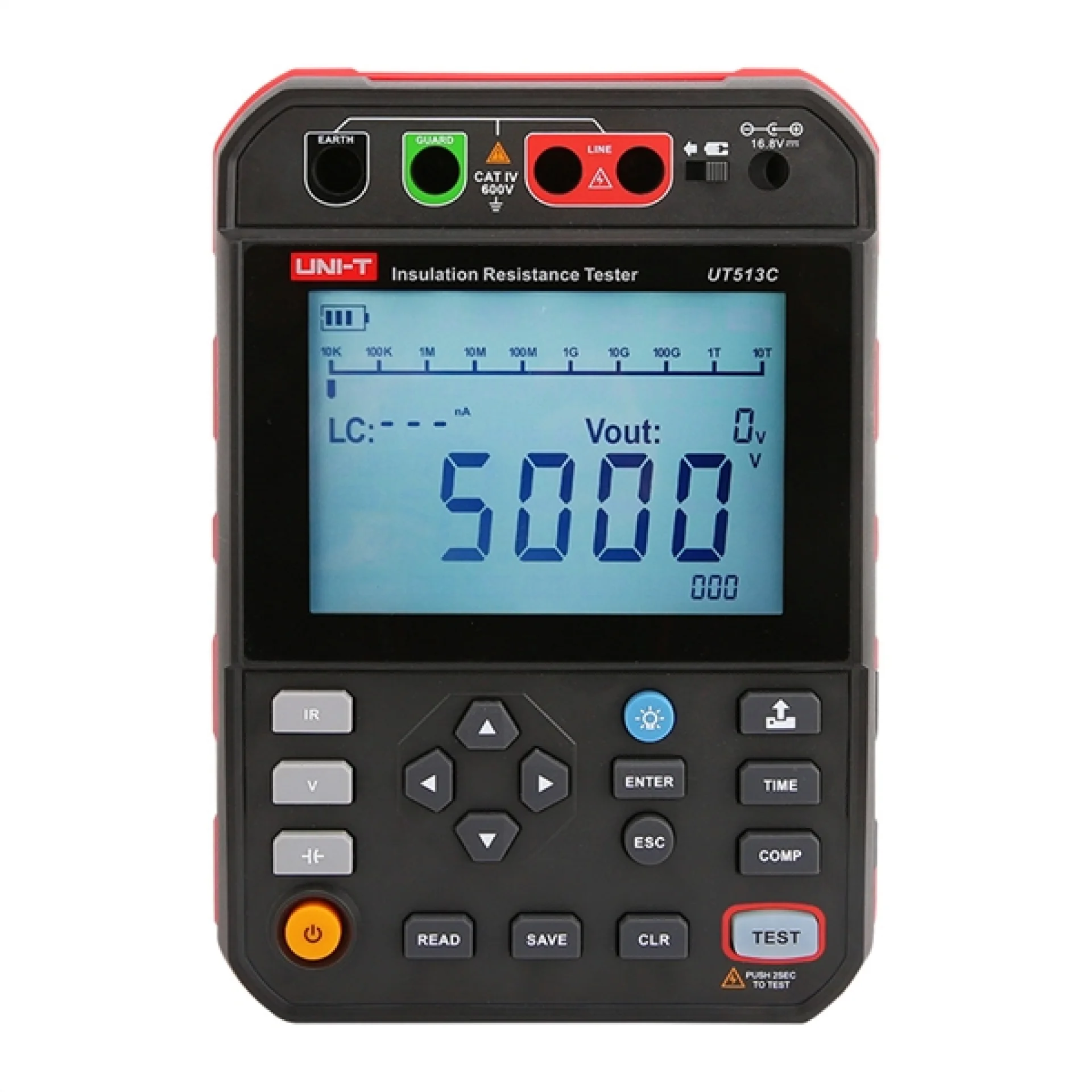

UNI-T UT513C 5000V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

5000V'a (5kV) kadar programlanabilir ve kademeli yüksek gerilim çıkışı
5 TΩ'a varan geniş yalıtım direnci ölçüm skalası ve 5.0 mA kısa devre akımı
Otomatik Polarizasyon İndeksi (PI) ve Dielektrik Absorpsiyon Oranı (DAR) hesaplaması
0.01 µF ile 15.0 µF arası kapasitans ölçümü ve 0.01 nA hassasiyetinde kaçak akım analizi
Ölçüm güvenliği sağlayan otomatik nesne gerilimi izleme (>36V kilitleme) ve otomatik kapasitif deşarj fonksiyonu
Test gerilimini nominal aralığın %10 artışlarıyla esnek ayarlama imkanı (Step Voltage)
999 set dahili veri hafızası, USB ile PC analiz yazılımı ve Bluetooth mobil uygulama entegrasyonu
Dahili yüksek kapasiteli 14.8V 5200mAh şarj edilebilir lityum pil paketi
En zorlu saha koşulları için CAT IV 600V güvenlik standardı

1. Elektriksel Veriler

Parametre	Değer
Test Gerilim Kademeleri	250V, 500V, 1000V, 2500V, 5000V
Yalıtım Direnci Ölçüm Aralığı	0.25 MΩ ～ 5.00 TΩ
Kısa Devre Akımı	Yaklaşık 5.0 mA
Kaçak Akım Ölçüm Aralığı	0.01 nA ～ 5.0 mA
Kapasitans Test Aralığı	0.01 µF ～ 15.0 µF
DC Voltaj Ölçümü	30V ～ 1000V DC (±%3+5)
AC Voltaj Ölçümü	30V ～ 750V AC (50Hz/60Hz, ±%3+5)
Adımlama Voltajı (Step Voltage)	Nominal aralığın %10'u adımlarla (%50 ～ %120 ayarlanabilir)

2. Performans Verileri

Parametre	Değer
Teşhis Parametreleri	PI (Polarizasyon İndeksi), DAR (Dielektrik Absorpsiyon Oranı)
Veri Depolama Kapasitesi	999 Ölçüm Seti
Bağlantı & İletişim	USB Arayüzü (PC Yazılımı), Bluetooth Mobil Uygulama Desteği
Zamanlayıcı Aralığı	0 saniye ～ 99 dakika 59 saniye
Güvenlik ve Deşarj	Otomatik Gerilim İzleme (>36V test kilidi) ve Otomatik Deşarj
Aşırı Gerilim Kategorisi	CAT IV 600V
Sertifikasyonlar	CE, UKCA

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Güç Kaynağı	14.8V, 5200 mAh Şarj Edilebilir Li-ion Batarya
Gövde Rengi	Kırmızı ve Siyah (Endüstriyel UNI-T Tasarımı)
Otomatik Kapanma	Yaklaşık 15 dakika (Pil tasarruf modu)
Gövde Dayanımı	Ağır hizmet tipi endüstriyel muhafaza

4. Boyutlar

Parametre	Değer
Ürün Boyutları	238 mm x 166 mm x 90.5 mm
Ürün Ağırlığı	Yaklaşık 1800 g (Batarya dahil)
Paket Boyutları	415 mm x 155 mm x 370 mm

UNI-T UT513C, ağır saha koşullarında çalışan mühendisler ve bakım ekipleri için ergonomi, dayanıklılık ve güvenliği mükemmel bir dengede sunar. CAT IV 600V yüksek gerilim koruması, test öncesi devrede gerilim olup olmadığını algılayan 36V güvenlik kilidi ve test bitiminde hattı otomatik deşarj eden mimarisi sayesinde kullanıcıyı olası ark ve çarpılma risklerinden korur. 5200mAh lityum-iyon bataryası, uzun soluklu saha operasyonlarında harici besleme ihtiyacını ortadan kaldırır. Sahip olduğu geniş dijital ekran, USB ve Bluetooth bağlantı özellikleri sayesinde veri kaydını manuel hatalardan arındırarak doğrudan raporlama ve kestirimci bakım analizlerine entegre edilmesini sağlar.

Güç Dağıtım ve İletim Merkezleri: Yüksek gerilim trafolarının, kesicilerin, izolatörlerin ve buşinglerin dielektrik dayanım testleri.
Büyük Elektrik Motorları ve Jeneratörler: Stator, rotor sargı yalıtım testleri, PI ve DAR analizleri ile yaşlanma ve nem durumunun tespiti.
Yüksek Gerilim Kablo Tesisatları: XLPE, EPR ve yer altı kablolarının montaj sonrası ve periyodik yalıtım direnci ve kaçak akım testleri.
Endüstriyel Otomasyon ve Tesis Bakımı: Ağır sanayi tesislerindeki ana dağıtım panoları ve kritik motor sürücü hatlarının kestirimci yalıtım kontrolleri.
Yenilenebilir Enerji Santralleri: Güneş enerjisi (GES) dizi kabloları ve rüzgar türbinleri (RES) jeneratör ünitelerinin izolasyon ve kapasitans doğrulamaları.

UNI-T ürün isimlendirme hiyerarşisinde 'UT510' serisi, endüstriyel seviye yüksek gerilim yalıtım direnci (Megohmmetre) test cihazlarını tanımlar. '513' model kodu, cihazın 5000V'a (5kV) kadar test gerilimi üretebilen üst sınıf segmentte yer aldığını ifade eder. Kodun sonundaki 'C' revizyon takısı ise serinin en gelişmiş versiyonu olduğunu gösterir; B modeline kıyasla yalıtım direnci tavanını 5 TΩ seviyesine çıkarmış, kısa devre akımını 5.0 mA'e yükseltmiş, ek olarak kapasitans testi ve kablosuz Bluetooth iletişim teknolojisiyle donatılmıştır.
