UNI-T UT516B 12.000V Yalıtım Direnci Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

12 kV'a Kadar Yüksek Test Gerilimi: 500V, 1000V, 2500V, 5000V, 10000V ve 12000V kademeleriyle en zorlu yüksek gerilim izolasyon testlerini gerçekleştirir.
Geniş Ölçüm Skalası: 0.50 MΩ'dan 10 TΩ'a kadar hassas yalıtım direnci tespiti.
Gelişmiş İzolasyon Analizi: Otomatik Polarizasyon İndeksi (PI) ve Dielektrik Absorpsiyon Oranı (DAR) hesaplama fonksiyonu.
Kapsamlı Veri Yönetimi: 999 ölçüm setini dahili hafızada saklama ve USB üzerinden PC yazılımına detaylı rapor aktarımı.
Şebeke Voltajı İzleme: AC (30V-750V) ve DC (30V-1000V) voltaj ölçüm desteği ile test öncesi canlı hat kontrolü.
Kullanıcı Dostu Kontrol: Karşılaştırmalı ölçüm, zamanlayıcı kontrolü, aşırı aralık alarmı ve arkadan aydınlatmalı 9999 sayımlı dijital LCD.

1. Elektriksel Veriler

Parametre	Değer
Test Gerilimi Kademeleri	500V, 1000V, 2500V, 5000V, 10000V, 12000V
Yalıtım Direnci Ölçüm Aralığı	0.50 MΩ - 10 TΩ
Çıkış Gerilimi Doğruluğu (500V-5000V)	%0 ~ +%10
Çıkış Gerilimi Doğruluğu (10000V-12000V)	-%5 ~ +%10
DC Gerilim Ölçümü	30V ~ 1000V ±(%3+5)
AC Gerilim Ölçümü (50/60Hz)	30V ~ 750V ±(%3+5)
Yük Akımı Kapasitesi	1 mA - 1.2 mA maks.

2. Performans Verileri

Parametre	Değer
Maksimum Ekran Sayımı	9999 sayım LCD gösterge
Dahili Veri Depolama	999 veri seti
Teşhis Fonksiyonları	Polarizasyon İndeksi (PI), Dielektrik Absorpsiyon Oranı (DAR)
PC Bağlantısı	USB arayüzü ve analiz yazılımı
Zamanlayıcı ve Karşılaştırma	Ölçüm zamanı seçimi, Karşılaştırmalı (Pass/Fail) test
Alarm ve Uyarılar	Menzil aşımı alarmı, Düşük pil göstergesi

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Gövde Tasarımı	Darbe emici entegre koruyucu alet çantası
Ekran Türü	Arka aydınlatmalı geniş LCD
Besleme Kaynağı	1.5V Alkalin Pil (LR14) x 10 adet veya Harici Güç Adaptörü
Renk Konfigürasyonu	Kırmızı ve Gri (Endüstriyel UNI-T standardı)

4. Boyutlar ve Paket İçeriği

Parametre	Değer
Fiziksel Boyutlar	410 mm x 342 mm x 204 mm
Net Ağırlık	6.6 kg
Standart Aksesuarlar	Kırmızı/Siyah/Yeşil test uçları, USB kablosu, Güç adaptörü, Piller, Taşıma çantası

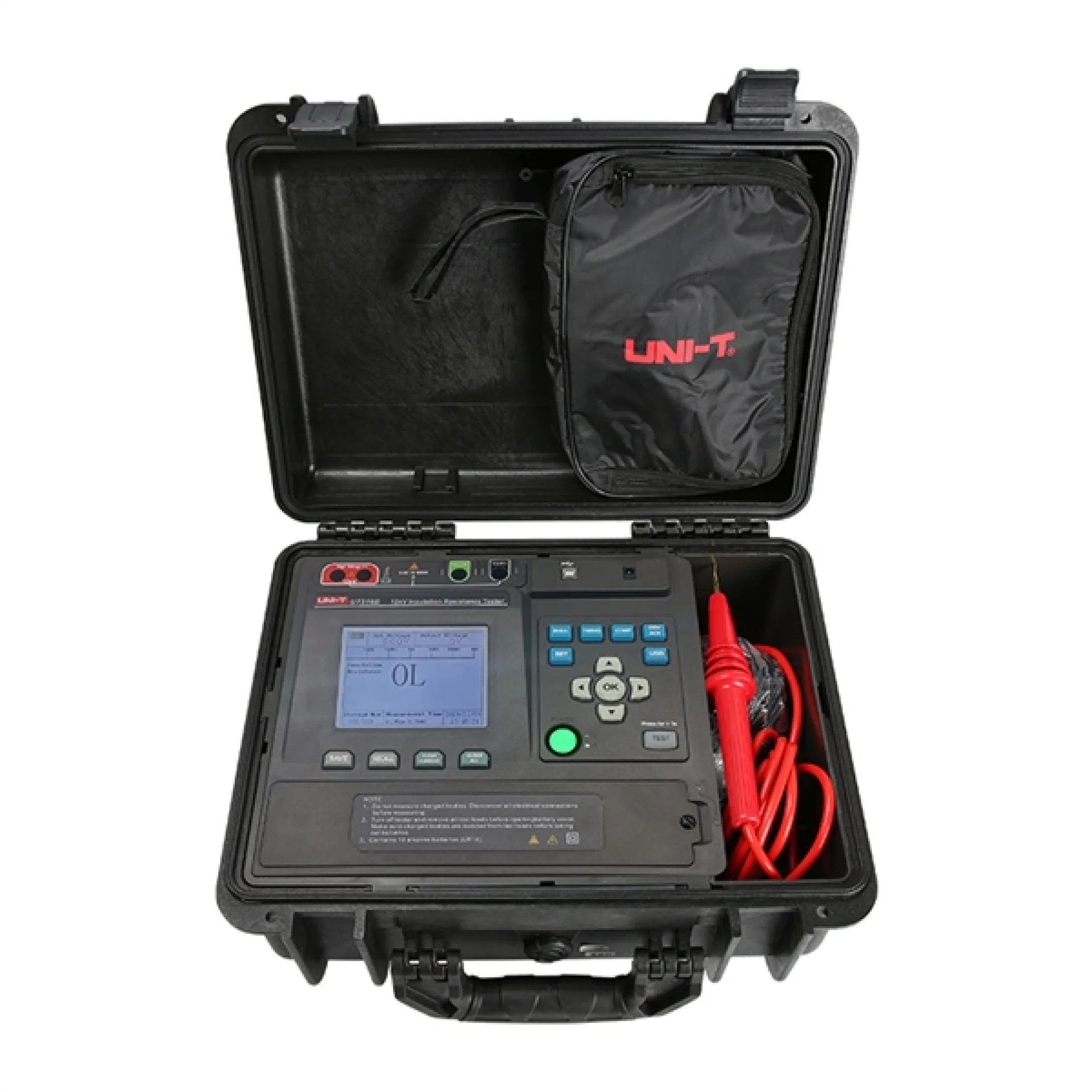

UNI-T UT516B, ağır saha şartları ve yüksek gerilim trafo merkezleri, santraller gibi zorlu endüstriyel ortamlarda çalışmak üzere yekpare, darbelere dayanıklı sert alet çantası formunda tasarlanmıştır. Cihazın kapağı kapatıldığında toza ve neme karşı üstün sızdırmazlık sağlar. Arka aydınlatmalı geniş LCD ekranı loş sahalarda bile kritik ölçüm verilerinin, çubuk grafiklerin ve test parametrelerinin net okunmasını mümkün kılar. Ergonomik taşıma kulpu ve çift güç besleme seçeneği (hem pil hem adaptör) saha mühendislerine uzun soluklu periyodik bakım testlerinde kesintisiz esneklik ve maksimum mobilite sunar.

Enerji İletim ve Dağıtım Merkezleri: Yüksek gerilim güç trafolarının, kesicilerin ve buşinglerin dielektrik dayanım testleri.
Kablo Üretim ve Bakım Hatları: Yeraltı XLPE ve yağlı yüksek gerilim enerji iletim kablolarının yalıtım ve bozulma analizleri.
Büyük Güçteki Döner Elektrik Makineleri: MW mertebesindeki jeneratörler, yüksek gerilim motor stator ve rotor sargılarının PI/DAR testleri.
Endüstriyel Tesis ve Şalt Sahaları: GIS (Gaz İzoleli Şalt) sistemleri ve bara izolasyonlarının periyodik kestirimci bakımları.
Rüzgar ve Güneş Santralleri (RES / GES): Yüksek gerilim şebeke bağlantı ekipmanlarının devreye alma ve kabul testleri.

UNI-T ürün kodlama hiyerarşisinde 'UT510' serisi, ağır hizmet tipi ve yüksek gerilim izolasyon test cihazlarını (Megohmmeter) temsil eder. Model kodundaki '516', cihazın sınıfındaki en yüksek gerilim kademelerinden biri olan 12.000V (12 kV) test kapasitesini ve Teraohm (TΩ) seviyesindeki derin ölçüm aralığını simgeler. Kodun sonundaki 'B' revizyonu ise geliştirilmiş PC arayüzü yazılım uyumluluğu, artırılmış dahili veri kayıt kapasitesi (999 set), optimize edilmiş dielektrik analiz algoritmaları (DAR/PI) ve çift güç besleme mimarisini kapsayan profesyonel donanım yükseltmelerini ifade eder.
