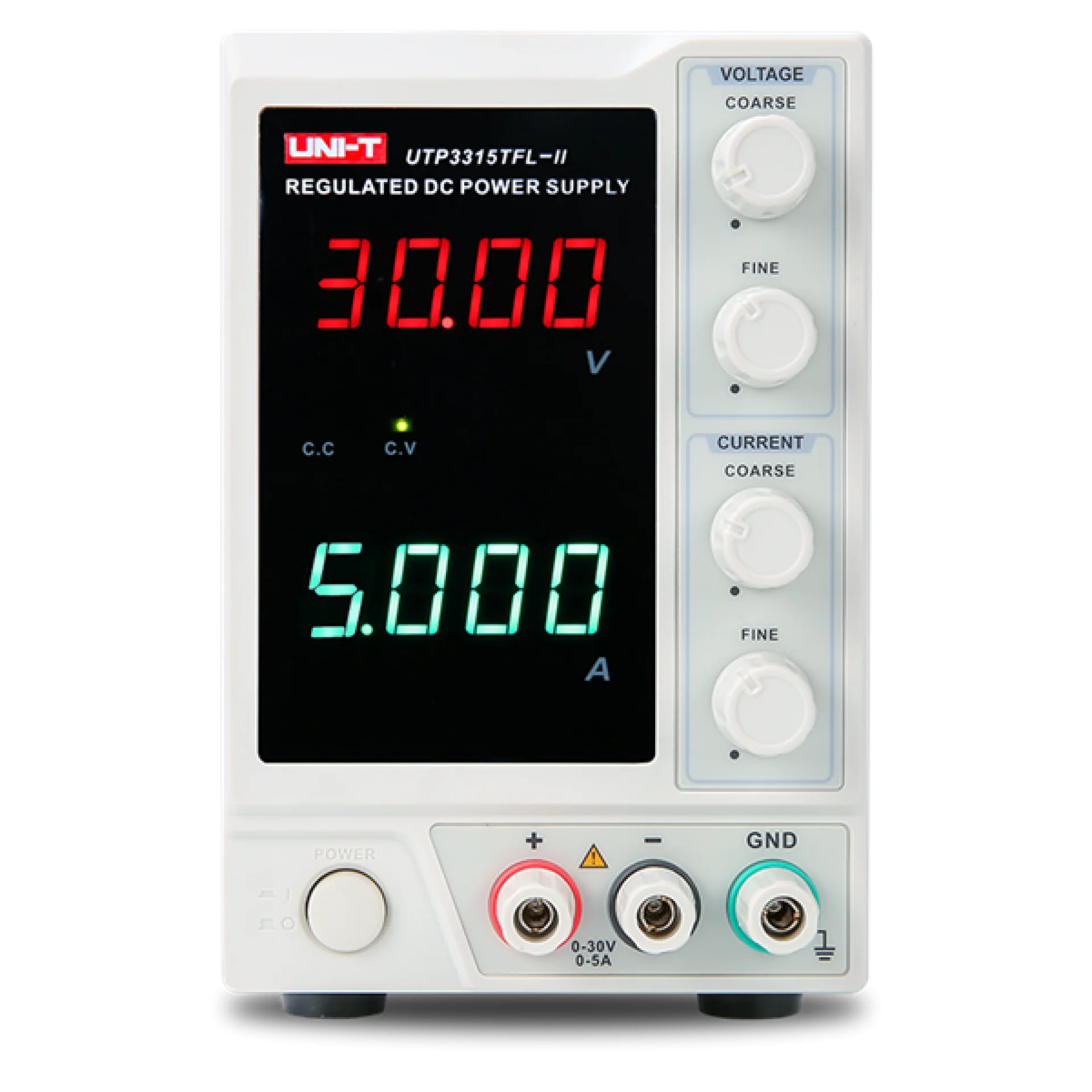

UNI-T UTP3315TFL-II 30VDC 5A Doğrusal Ayarlanabilir Güç Kaynağı

Öne Çıkanlar

Temel Teknik Özellikler

  • Geniş Çalışma Aralığı: Hassas ayarlanabilir 0-30V DC çıkış voltajı ve 0-5A DC çıkış akımı.
  • Yüksek Hassasiyetli 4 Dijit LED Ekran: Voltaj ve akım değerlerini eş zamanlı gösteren, 10mV ve 1mA çözünürlüklü okunabilir dijital ekran.
  • Doğrusal (Lineer) Mimari: Anahtarlamalı (SMPS) kaynaklara kıyasla son derece düşük dalgalanma (≤2mVrms) ve minimum RF/EMC gürültüsü.
  • Sabit Voltaj (CV) ve Sabit Akım (CC) Modları: Yüke göre otomatik geçiş yapabilen güvenli regülasyon sistemi.
  • Endüstriyel Seviye Koruma: Aşırı akım, kısa devre ve ters polarite gibi olası arızalara karşı tam kapsamlı donanımsal koruma mimarisi.

1. Elektriksel Veriler

ParametreDeğer
Giriş VoltajıAC 110V / 220V ±5%, 50Hz / 60Hz
Çıkış Voltajı0 - 30 VDC
Çıkış Akımı0 - 5 A
Çıkış Gücü150 W
Aşırı Yük / Ters Polarite KorumasıMevcut (Doğrusal Regülasyon Koruması)

2. Performans Verileri

ParametreDeğer
Yük Düzenlemesi (Load Regulation)Voltaj: ≤0.01% + 5mV / Akım: ≤0.1% + 10mA
Programlama / Ayar DoğruluğuVoltaj: <0.5% + 20mV / Akım: <0.5% + 10mA
Dalgalanma ve Gürültü (Ripple & Noise)≤2 mVrms
Ayar Çözünürlüğü10 mV (Voltaj) / 1 mA (Akım)
MTBF (Güvenilirlik)≥ 2000 Saat

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Ekran Tipi4 Dijit Çift LED Gösterge (Voltaj ve Akım)
Çalışma TeknolojisiDoğrusal (Linear) Güç Kaynağı
SoğutmaDahili Sıcaklık Kontrollü Akıllı Fan / Pasif Soğutucu Blok
Kasa MalzemesiEndüstriyel Tip Metal Şasi
Ağırlık4.0 kg

4. Boyutlar

ParametreDeğer
Genişlik105 mm
Yükseklik165 mm
Derinlik460 mm (Konektörler ve arka panel dahil)
UNI-T UTP3315TFL-II, lineer trafo mimarisinin sunduğu elektriksel kararlılığı modern ve ergonomik bir masaüstü gövdeyle birleştirir. Kompakt genişliği (105 mm) sayesinde laboratuvar ve servis masalarında minimum alan kaplarken, 460 mm derinliği optimize edilmiş hava akış kanallarına ve geniş iç soğutucu bloklara olanak tanır. Çift sıralı 4 dijit LED göstergeler, doğrudan ışık altında dahi net okunabilirlik sağlar. Kaba ve ince ayar potansiyometreleri, kullanıcının kritik voltaj ve akım limitlerini mikro seviyelerde hızla belirlemesine imkan tanır. Düşük gürültülü lineer yapısı, parazite duyarlı analog ve RF devre testlerinde temiz bir DC sinyali garanti eder.
  • Elektronik Ar-Ge ve Tasarım Laboratuvarları: Gürültüye duyarlı analog devreler, sensörler ve mikrodenetleyici prototip testleri.
  • Endüstriyel Bakım, Onarım ve Teknik Servisler: PLC modülleri, endüstriyel kart tamiri ve besleme gereksinimi duyan otomasyon komponentlerinin arıza tespiti.
  • Eğitim Kurumları ve Üniversiteler: Mühendislik fakülteleri ve meslek yüksekokullarının temel elektrik/elektronik laboratuvar uygulamaları.
  • Üretim ve Kalite Kontrol Hatları: Seri üretim öncesi veya son kontrol aşamasında sabit voltaj/akım stres testleri ve ürün doğrulama.
  • Hobi ve Gömülü Sistem Geliştiricileri: Robotik platformlar, IoT kartları ve batarya şarj simülasyonları.
Ürün model kodu olan 'UTP3315TFL-II' belirli teknik parametreleri ve jenerasyonu simgeler: 'UTP' ibaresi, UNI-T üreticisinin regüleli masaüstü güç kaynağı (Uni-Trend Power Supply) ailesine ait olduğunu belirtir. İlk iki hane olan '33', ürün serisini ve 30VDC çıkış sınıfını ifade eder. '15' ifadesi, ünitenin sağladığı maksimum 150W toplam çıkış gücünü (30V x 5A = 150W) tanımlar. 'TFL' takısı, tek çıkış kanallı (Single Channel) ve doğrusal (Lineer / Transformer-based) mimariye sahip kompakt tasarımı temsil eder. Son ek olan '-II' ise bu ürünün revize edilmiş, geliştirilmiş ekran çözünürlüğü (4 dijit) ve artırılmış kararlılığa sahip 2. nesil olduğunu doğrular.
