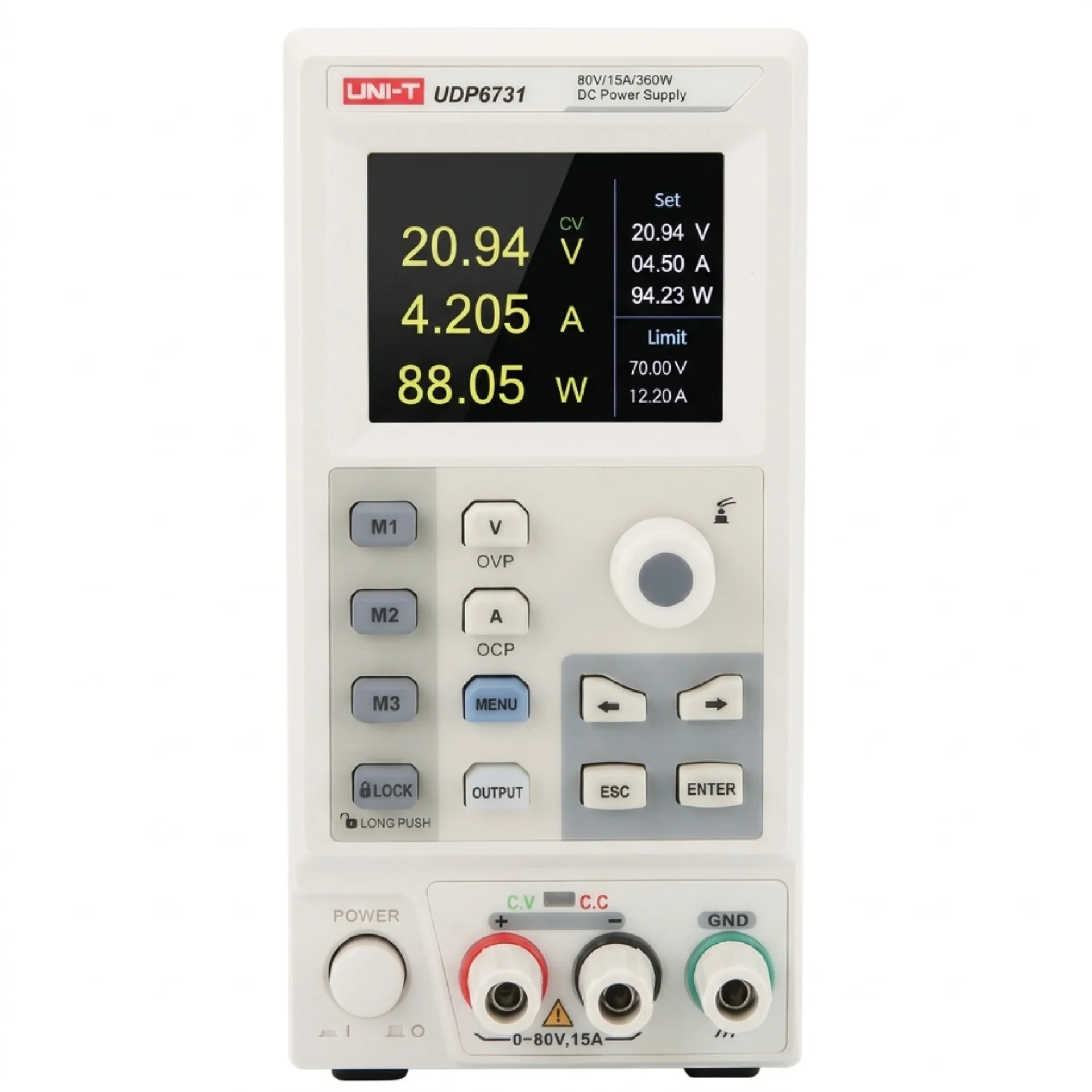

UNI-T UDP6731 80VDC 15A Programlanabilir Doğrusal Güç Kaynağı

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Çıkış Aralığı: 0-80VDC voltaj ve 0-15A akım kapasitesi ile 360W maksimum güç çıkışı sağlar.
Yüksek Hassasiyet ve Çözünürlük: 10mV ve 1mA hassas programlama çözünürlüğü sunar.
Temiz Çıkış Karakteristiği: Düşük dalgalanma (ripple) ve gürültü seviyeleri ile hassas devrelerde güvenilir besleme.
Tam Dijital Kontrol: Sabit Voltaj (CV) ve Sabit Akım (CC) geçişlerini otomatik ve kayıpsız yöneten dijital mimari.
Haberleşme Altyapısı: Otomasyon sistemleri ve uzaktan izleme testleri için entegre RS-232 arayüzü.
Kullanıcı Dostu Arayüz: Parametrelerin ve çıkış değerlerinin net görüntülendiği 2.8 inç renkli TFT LCD ekran.
Dahili Koruma ve Akıllı Soğutma: Cihaz ömrünü uzatan ve gürültüyü minimize eden akıllı fan sistemi.

1. Elektriksel Veriler

Parametre	Değer
Çıkış Voltajı	0 - 80V DC
Çıkış Akımı	0 - 15A
Çıkış Gücü	360W Maks.
Besleme Gerilimi	AC 110V / 220V ±%10, 50Hz / 60Hz
Çıkış Modları	Sabit Voltaj (CV) / Sabit Akım (CC)

2. Performans Verileri

Parametre	Değer
Yük Düzenleme (Load Reg.)	Voltaj: <%0.03 + 30mV \| Akım: <%0.03 + 15mA
Hat Düzenleme (Line Reg.)	Voltaj: <%0.03 + 30mV \| Akım: <%0.1 + 10mA
Programlama Doğruluğu	Voltaj: <%0.1 + 10mV \| Akım: <%0.3 + 10mA
Tekrar Okuma Doğruluğu	Voltaj: <%0.1 + 10mV \| Akım: <%0.3 + 10mA
Ayar Çözünürlüğü	10mV / 1mA
Geri Okuma Çözünürlüğü	10mV / 10mA
Dalgalanma ve Gürültü (Ripple & Noise)	Voltaj: <12mVrms \| Akım: <27mArms
Sıcaklık Katsayısı	Voltaj: ≤300ppm/℃ \| Akım: ≤300ppm/℃

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Türü	2.8 inç TFT LCD (4 Dijit Gösterim)
Haberleşme Arayüzü	RS-232 Standart Arayüz
Soğutma	Akıllı Sıcaklık Kontrollü Fan
Düzeltme/Kalibrasyon	Yazılımsal Kalibrasyon Desteği
Ağırlık	2.5 kg

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	87 mm x 174 mm x 255 mm

UNI-T UDP6731, kompakt masaüstü ayak izi (87x174x255 mm) ve yalnızca 2.5 kg ağırlığıyla laboratuvarlarda ve üretim hatlarında kritik alan tasarrufu sağlar. Entegre 2.8 inç TFT LCD ekranı, voltaj, akım ve güç parametrelerini aynı anda net biçimde izleme olanağı tanır. Akıllı sıcaklık kontrollü fan mimarisi, yalnızca yüksek yük durumlarında devreye girerek sessiz bir çalışma ortamı sunarken cihazın termal stabilitesini korur. Doğrusal regülasyon hassasiyetini dijital programlama kolaylığıyla birleştiren UDP6731, RS-232 arabirimi sayesinde otomatik test ekipmanı (ATE) sistemlerine doğrudan entegre edilebilir.

Elektronik Ar-Ge ve Tasarım Laboratuvarları: 80V seviyesine kadar olan analog/dijital devrelerin, DC-DC dönüştürücülerin ve motor sürücü kartlarının doğrulanması ve test edilmesi.
Üretim Hatları ve Kalite Kontrol (ATE Entegrasyonu): RS-232 otomasyon portu üzerinden seri üretim aşamasında otomatik fonksiyon testleri.
Otomotiv Elektroniği: 12V, 24V ve 48V araç alt sistemlerinin voltaj dalgalanma ve kararlılık testleri.
Havacılık ve Savunma Sanayii: Yüksek hassasiyet ve düşük gürültülü güç kaynağı gerektiren haberleşme ve kontrol modülleri testleri.
Eğitim ve Teknik Kurumlar: Üniversitelerin elektronik, otomasyon ve mekatronik laboratuvarlarında eğitim ve araştırma amaçlı kullanım.
Batarya Yönetim ve Şarj Sistemleri: 15A'e varan akım gerektiren batarya simülasyonları ve şarj döngüsü analizleri.

UNI-T ürün kodlama hiyerarşisinde 'UDP', markanın programlanabilir doğru akım güç kaynakları (UNI-T Direct-Current Programmable Power Supply) serisini temsil eder. '67' serisi; kompakt kasa tasarımına, renkli TFT ekrana ve programlanabilir RS-232 arayüzüne sahip gelişmiş doğrusal/dijital laboratuvar güç kaynaklarını ifade eder. '3X' takısı cihazın 360W'lık yüksek güç sınıfında yer aldığını belirtirken (örneğin 6720 serisi 100-180W bandındadır), koddaki son hane olan '1' (UDP6731), serinin yüksek voltaj optimizasyonlu modelini (80V / 15A) sembolize eder (serideki '0' modeli olan UDP6730 ise yüksek akım odaklı 40V / 30A konfigürasyonunu belirtmektedir).
