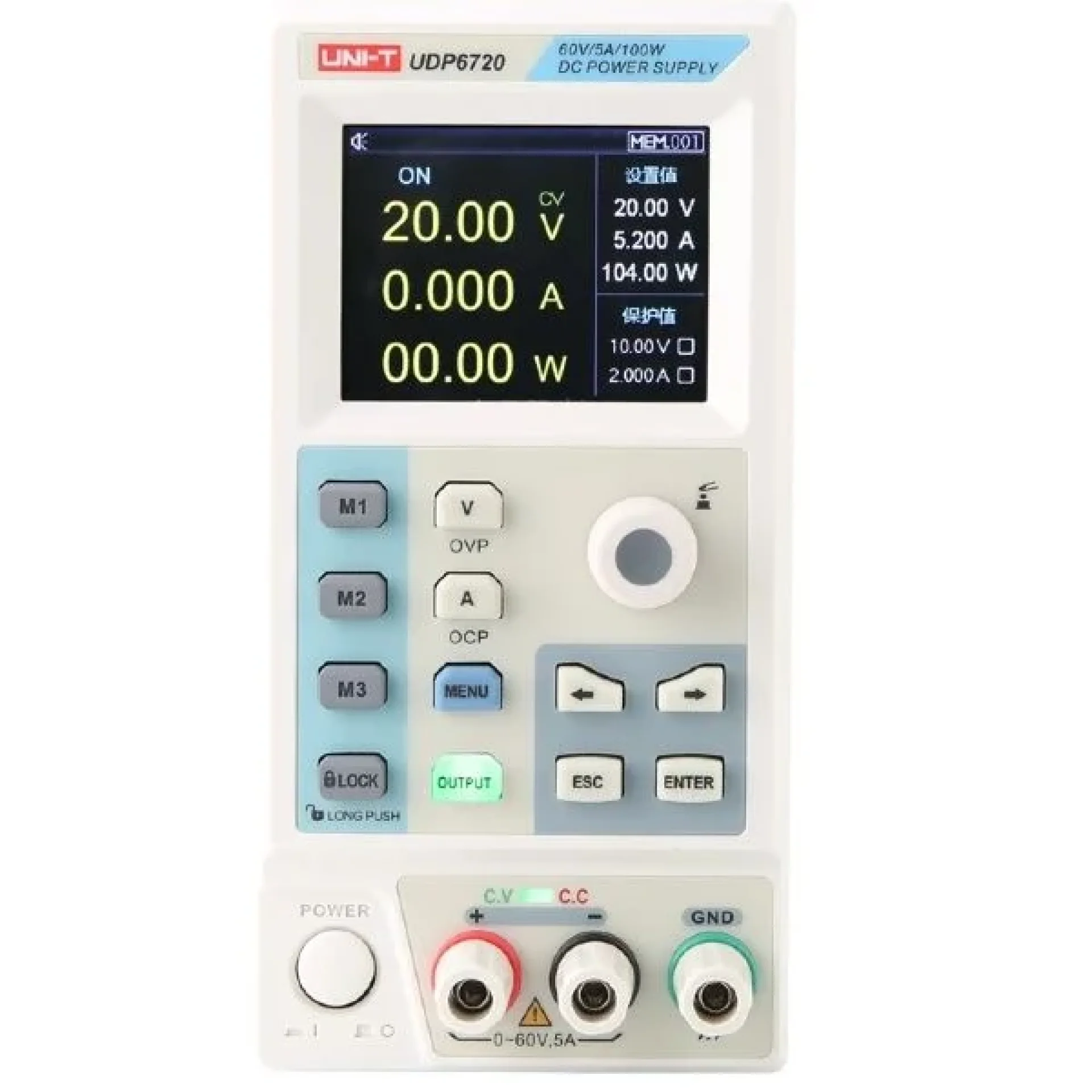

UNI-T UDP6720 60VDC 5A Programlanabilir Doğrusal Güç Kaynağı

Öne Çıkanlar

Temel Teknik Özellikler

Geniş DC Çıkış Aralığı: 0-60V gerilim ve 0-5A akım ayar aralığı ile 100W maksimum çıkış gücü.
Yüksek Hassasiyet ve Çözünürlük: 10mV ve 1mA tam ölçekli ayar ve geri okuma çözünürlüğü.
Ultra Düşük Dalgalanma ve Gürültü: Hassas analog devreler için kritik olan <2.0 mVrms gürültü seviyesi.
Sabit Voltaj (CV) ve Sabit Akım (CC): Yüke göre otomatik geçiş yapan kararlı çalışma modları.
Net Görsel Arayüz: Gerilim, akım ve güç parametrelerini anlık gösteren 2.8 inç renkli TFT LCD ekran.
Otomasyon ve Uzaktan Yönetim: RS-232 seri haberleşme protokolü ile SCPI komut desteği ve tam dijital kontrol.
Akıllı Soğutma: Cihaz içi ısıya göre devrini ayarlayan sessiz ve koruyucu akıllı fan sistemi.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi	AC 110V / 220V ±%10, 50/60 Hz
Çıkış Gerilimi	0 - 60 VDC
Çıkış Akımı	0 - 5 A
Maksimum Çıkış Gücü	100 W
Çıkış Modları	Sabit Gerilim (CV) / Sabit Akım (CC)

2. Performans Verileri

Parametre	Değer
Programlama Çözünürlüğü	10 mV / 1 mA
Geri Okuma Çözünürlüğü	10 mV / 1 mA
Programlama Doğruluğu (Gerilim)	< %0.05 + 10 mV
Programlama Doğruluğu (Akım)	< %0.2 + 2 mA
Geri Okuma Doğruluğu (Gerilim)	< %0.05 + 10 mV
Geri Okuma Doğruluğu (Akım)	< %0.1 + 2 mA
Yük Düzenleme (Gerilim / Akım)	< %0.01 + 3 mV / < %0.01 + 3 mA
Hat Düzenleme (Gerilim / Akım)	< %0.01 + 3 mV / < %0.1 + 3 mA
Dalgalanma ve Gürültü (Ripple & Noise)	< 2.0 mVrms (Gerilim) / < 5.0 mArms (Akım)
Sıcaklık Katsayısı	Gerilim: ≤ 100 ppm/°C, Akım: ≤ 200 ppm/°C

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	2.8 inç TFT LCD, 4 Haneli Gösterge
Haberleşme Arayüzü	RS-232 Portu (Uzaktan Kontrol ve Programlama)
Soğutma Sistemi	Akıllı Sıcaklık Kontrollü Fan
Dahili Fonksiyonlar	Tam Dijital Kontrol, Yazılımsal Kalibrasyon Düzeltmesi

4. Boyutlar ve Fiziksel Özellikler

Parametre	Değer
Genişlik x Yükseklik x Derinlik	87 mm x 174 mm x 255 mm
Net Ağırlık	2.5 kg
Standart Aksesuarlar	Güç Kablosu, Çıkış Bağlantı Kabloları

UNI-T UDP6720, kompakt ve dikey mimarisi sayesinde tezgah üstü (benchtop) AR-GE ve laboratuvar ortamlarında minimum yer kaplayacak şekilde optimize edilmiştir. Tamamen dijital mikroişlemci tabanlı kontrol altyapısı, analog kaymaları engelleyen yazılımsal kalibrasyon imkanı sunar. Düşük dalgalanmalı doğrusal (linear) çıkış katı, RF ve hassas mikrokontrolör devrelerinde parazitsiz ve temiz bir besleme sağlar. Sıcaklığa duyarlı akıllı fan yönetimi, zorlu çalışma koşullarında bile sessiz bir çalışma ortamı sağlarken cihazın termal güvenliğini en üst düzeye çıkarır.

Elektronik AR-GE ve Tasarım Laboratuvarları: Gürültüye duyarlı analog, sayısal ve mikrokontrolör tabanlı prototip devrelerin beslenmesi ve test edilmesi.
Üretim Hatları ve Kalite Kontrol (ATE): RS-232 üzerinden otomatik test sistemlerine (ATE) entegre edilerek seri üretim tolerans testlerinin gerçekleştirilmesi.
Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği ve teknik meslek laboratuvarlarında temel/ileri düzey devre tasarımı deneyleri.
Endüstriyel Bakım, Onarım ve Servis: 60VDC'ye kadar olan endüstriyel sensör, PLC giriş modülleri, aktüatör ve PCB bileşenlerinin arıza tespiti ve tamiri.
Telekomünikasyon ve RF Modül Testleri: Düşük ripple/noise gerektiren haberleşme cihazlarının hassas doğrulamaları.

Ürün kodunda yer alan 'UDP', UNI-T markasının Programlanabilir Doğrusal DC Güç Kaynağı (Uni-trend Programmable Direct-current Power supply) ürün ailesini temsil eder. '67xx' serisi, kompakt form faktörüne, TFT LCD renkli ekrana ve RS-232 arayüzüne sahip yeni nesil laboratuvar tipi mimariyi gösterir. Serinin alt segment kodu olan '20', ürünün 100W güç sınıfında 60V çıkış gerilimi ve 5A maksimum akım kapasitesine sahip baz model olduğunu belirler (Örn: '21' modeli 60V/8A 180W, '30'/'31' modelleri ise 360W yüksek akım modellerini ifade etmektedir).
