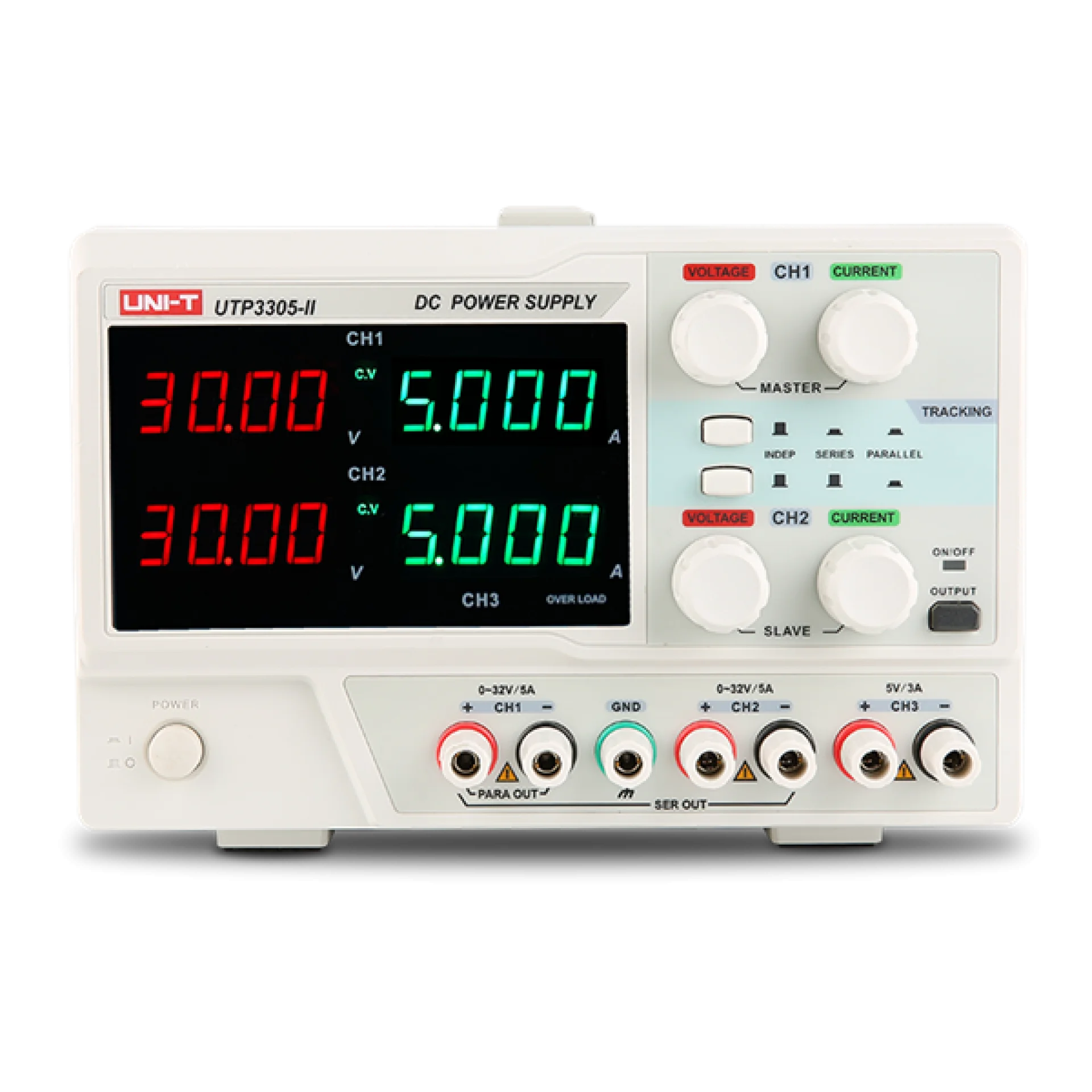

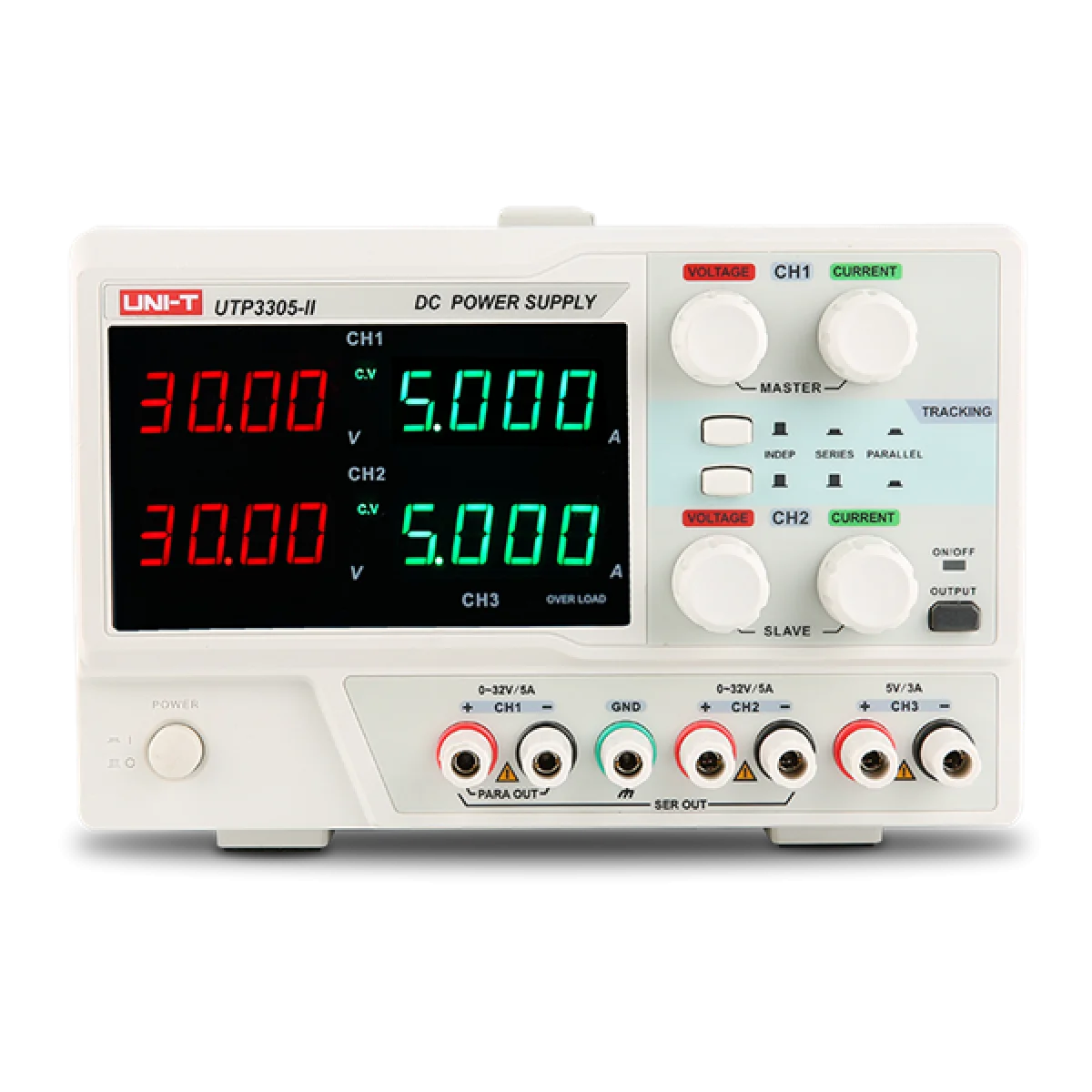

UNI-T UTP3305-II 32VDC 5A Doğrusal Ayarlanabilir Güç Kaynağı

Öne Çıkanlar

Temel Teknik Özellikler

3 Bağımsız Çıkış Kanalı: İki adet 0-32V/0-5A ayarlanabilir kanal ve bir adet 5V/3A sabit yardımcı çıkış.
Seri ve Paralel Mod Desteği: Dahili anahtarlama ile kanalları birleştirerek 64V/5A veya 32V/10A değerlerine kolayca ulaşabilme.
Doğrusal (Lineer) Regülasyon Mimarisi: Hassas elektronik devre testleri için son derece düşük gürültü ve minimal dalgalanma (≤1mVrms).
Yüksek Çözünürlüklü Dijital Gösterge: Akım ve gerilim değerlerini net takip etmeyi sağlayan 4 haneli hassas LED ekran.
Hızlı Çıkış Anahtarlama: Ayarları değiştirmeden yüke giden enerjiyi kesip açmaya olanak tanıyan bağımsız çıkış ON/OFF butonu.
Hassas Çözünürlük: 10mV gerilim ve 1mA akım çözünürlüğü ile hassas komponent regülasyonu.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi	115V / 230V AC (47Hz – 63Hz)
Çıkış Gerilimi (CH1, CH2)	0 - 32 VDC (Bağımsız / Ayarlanabilir)
Çıkış Akımı (CH1, CH2)	0 - 5 A (Bağımsız / Ayarlanabilir)
Sabit Çıkış Kanalı (CH3)	5 VDC / 3 A
Toplam Çıkış Gücü	335 W
Ayar Çözünürlüğü	10 mV / 1 mA
Programlama Doğruluğu	Voltaj: 10 mV, Akım: 1 mA

2. Performans Verileri

Parametre	Değer
Yük Düzenleme (Load Regulation)	Voltaj: <0.01% + 3mV, Akım: ≤0.2% + 3mA
Dalgalanma ve Gürültü (Ripple & Noise)	≤1 mVrms / ≤3 mArms
İzleme Hatası (Tracking Error)	Voltaj: ±(0.1% + 30mV), Akım: ±(0.3% + 10mA)
Çalışma Modları	Bağımsız, Seri Bağlantı (0-64V / 5A), Paralel Bağlantı (0-32V / 10A)
Ekran Tipi	4 Dijit / LED Çift Ekran (Voltaj ve Akım)
MTBF (Ortalama Arıza Süresi)	Yaklaşık 2000 saat

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Regülasyon Tipi	Doğrusal (Lineer)
Kanal Sayısı	3 Kanal (2 Ayarlanabilir + 1 Sabit)
Çıkış Kontrolü	Açık / Kapalı (Output ON/OFF Tuşu)
Soğutma	Akıllı Sıcaklık Kontrollü Fan
Net Ağırlık	10.5 kg

4. Boyutlar

Parametre	Değer
Genişlik	319 mm
Yükseklik	146 mm
Derinlik	226 mm

UNI-T UTP3305-II, saf doğrusal (lineer) güç katı topolojisi sayesinde anahtarlamalı güç kaynaklarının oluşturduğu yüksek frekanslı EMI/RFI parazitlerini ortadan kaldırarak temiz bir DC besleme sunar. Kompakt gövde mimarisinde konumlandırılan 3 kanallı yapı, laboratuvar masalarında yer tasarrufu sağlarken dahili seri/paralel köprüleme butonları harici kablo karmaşasını bitirir. Çift LED gösterge grubu, voltaj ve akım parametrelerinin eş zamanlı izlenmesini sağlar. Sağlam metal şasisi ve akıllı termal fan kontrolü, 10.5 kg'lık endüstriyel yapısıyla 335W tam yük altında dahi sessiz, stabil ve uzun ömürlü bir çalışma performansı garanti eder.

Elektronik Ar-Ge ve Tasarım Laboratuvarları: Gürültüye duyarlı analog devrelerin, RF modüllerin ve mikrokontrolcülerin beslenmesi ve prototip testleri.
Endüstriyel Bakım ve Onarım İstasyonları: PCB kart arıza tespiti, kısa devre ve aşırı akım sınırlandırması testleri.
Eğitim Kurumları ve Üniversiteler: Elektrik-elektronik mühendisliği ve teknik meslek laboratuvarlarında temel/ileri düzey devre uygulamaları.
Üretim Hattı ve Kalite Kontrol Testleri: Seri üretim aşamasındaki DC cihazların gerilim toleransı ve yük regülasyonu dayanım testleri.
Haberleşme ve Telekom Ekipmanları: Hassas telekomünikasyon alıcı-verici ünitelerinin kalibrasyon ve besleme süreçleri.

Ürün kod yapısı cihazın temel mimarisini açıkça tanımlar: 'UTP' (Uni-Trend Power Supply), markanın regüleli DC güç kaynağı ailesini ifade eder. '3305' kodundaki ilk '3', cihazın toplam kanal sayısını (CH1, CH2 ayarlanabilir ve CH3 sabit olmak üzere 3 kanal) ve 30V sınıfını; '32/30V' gerilim kapasitesini temsil ederken, '05' takısı kanal başına sunulan maksimum 5 Amperlik çıkış akımını sembolize eder. Kodun sonundaki '-II' eki, modelin ikinci nesil (Generation II) olduğunu; güncellenmiş dijital kontrol kartı, iyileştirilmiş yük regülasyonu, 4 dijitli hassas gösterge mimarisi ve optimize edilmiş termal yönetim tasarımına sahip revizyonunu işaret eder.
