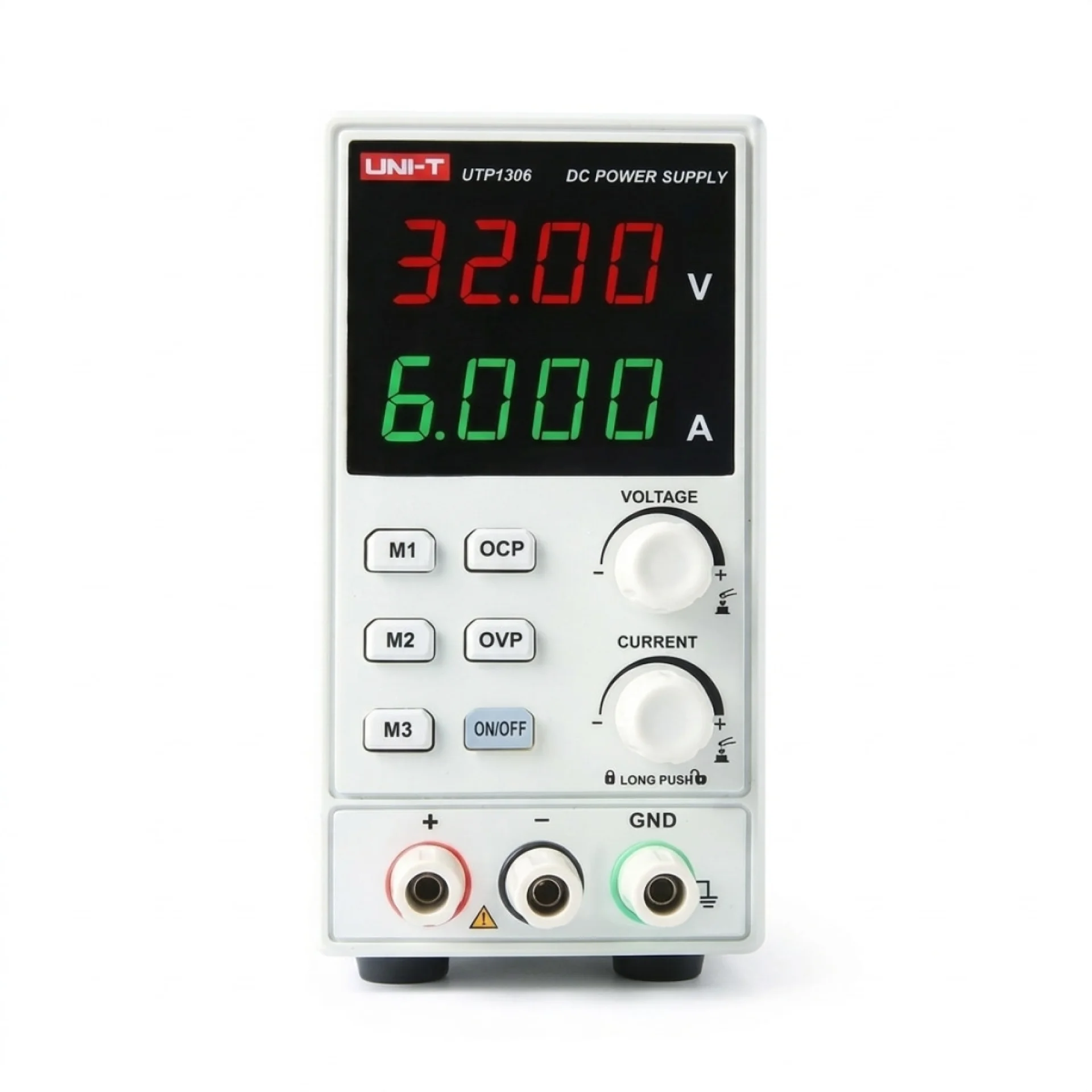

UNI-T UTP1306 32VDC 6A Doğrusal Ayarlanabilir Güç Kaynağı

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Çıkış Aralığı: 0 - 32V DC ayarlanabilir gerilim ve 0 - 6A ayarlanabilir akım limitasyonu ile toplam 192W çıkış gücü.
Yüksek Hassasiyetli Ölçüm: 10mV ve 1mA çözünürlük sunan yüksek kontrastlı 4 dijitli LED ekran.
Düşük Dalgalanma ve Kararlılık: Doğrusal mimarisi sayesinde ultra düşük elektriksel gürültü (10.0 mVrms gerilim, 5.0 mArms akım dalgalanması).
Önceden Tanımlı Hafıza: Sık kullanılan voltaj ve akım konfigürasyonları için 3 farklı ön ayar grubu (M1-M3).
Donanımsal Koruma: Entegre Aşırı Gerilim Koruması (OVP) ve Aşırı Akım Koruması (OCP) ile hassas devre elemanlarını tam koruma altına alır.
Bağımsız Çıkış Anahtarı (Output On/Off): Ayarları test devresine bağlamadan önce güvenli bir şekilde kontrol etme imkanı.
Tuş Kilidi Fonksiyonu: Çalışma esnasında kazara parametre değişikliklerini engelleyen kilit mekanizması.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi	AC 110V / 220V ±%10, 50Hz / 60Hz
Çıkış Gerilimi Aralığı	0 - 32 VDC
Çıkış Akımı Aralığı	0 - 6 A
Maksimum Çıkış Gücü	192 W
Gerilim / Akım Çözünürlüğü	10 mV / 1 mA
Tekrar Okuma Çözünürlüğü	10 mV / 1 mA

2. Performans Verileri

Parametre	Değer
Yük Düzenleme (Load Regulation)	Gerilim: <%0.1 + 3mV \| Akım: <%0.2 + 3mA
Hat Düzenleme (Line Regulation)	Gerilim: <%0.01 + 5mV \| Akım: <%0.2 + 3mA
Programlama Doğruluğu	Gerilim: <%0.1 + 1 dijit \| Akım: <%0.2 + 3mA
Dalgalanma ve Gürültü (Ripple & Noise)	Gerilim: 10.0 mVrms \| Akım: 5.0 mArms
Koruma Mekanizmaları	Aşırı Gerilim (OVP: 0-32V ±%0.2), Aşırı Akım (OCP: 0-6A ±%0.2)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	4 Dijit Çift LED Gösterge (Voltaj / Akım)
Ayar Arayüzü	Hassas Dijital Enkoder Düğmesi
Bellek / Ön Ayar	3 Grup Çağrılabilir Hızlı Ayar Hafızası
Güvenlik / Kontrol Donanımları	Bağımsız Çıkış Anahtarı (Output On/Off), Tuş Takımı Kilidi
Ağırlık	1.9 kg

4. Boyutlar

Parametre	Değer
Genişlik	80 mm
Yükseklik	150 mm
Derinlik	230 mm

UNI-T UTP1306, modern laboratuvar ve atölye standartlarına uygun olarak tasarlanmış kompakt dikey gövde mimarisine sahiptir. Sadece 80 mm genişliği ve 1.9 kg ağırlığı sayesinde çalışma masalarında minimum yer kaplayarak alan verimliliği sağlar. Hassas döner enkoder düğmesi, analog potansiyometrelere kıyasla mikro düzeyde parametre ayarlamalarını hatasız yapmayı mümkün kılar. Bağımsız çıkış kontrol butonu (Output Switch) sayesinde kullanıcılar voltaj ve akım limitlerini devreye yük vermeden önce güvenle ayarlayabilir. Ayrıca, verimli termal yönetimi ve düşük dalgalanma (ripple) performansı, RF devreleri ve mikrodenetleyici tabanlı hassas kart testlerinde parazitsiz ve güvenli bir güç beslemesi sağlar.

Elektronik Ar-Ge ve Prototipleme: Mikrodenetleyici, IoT modülleri ve RF devrelerinin tasarım ve doğrulama süreçlerinde kararlı DC güç beslemesi.
Endüstriyel Üretim ve Kalite Kontrol (QC): Montaj hatlarında kart seviyesinde fonksiyonel testler ve elektriksel stres testleri.
Teknik Servis ve Onarım Merkezleri: Akıllı telefon, tablet, endüstriyel anakart ve tüketici elektroniği ürünlerinin kısa devre tespiti ve arıza teşhisi.
Eğitim Kurumları ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği ve meslek liselerinde temel DC devre deneyleri ve öğrenci projeleri.
Sensör ve Aktüatör Kalibrasyonu: 10mV/1mA hassasiyet gerektiren endüstriyel sensörlerin test ve kalibrasyon istasyonları.

UNI-T UTP1306 model kodunda yer alan her bir segment ürünün temel ailesini ve çalışma sınırlarını tanımlar: 'UTP' takısı Uni-Trend Power serisini (Laboratuvar Tipi Düzenlenmiş Güç Kaynakları) simgeler; '13' ailesel jenerasyonu ve nominal gerilim sınıflandırmasını (32V bandı) temsil eder; '06' hanesi ise cihazın sağlayabildiği maksimum sürekli akım sınırını (6 Amper) doğrudan ifade eder. Kodlama, serinin diğer üyesi olan UTP1310 (10 Amper) modelinden akım kapasitesi bazında ayrışmasını sağlar ve kullanıcıya kompakt yapıdaki 192W'lık güç limitasyonunu doğrudan bildirir.
