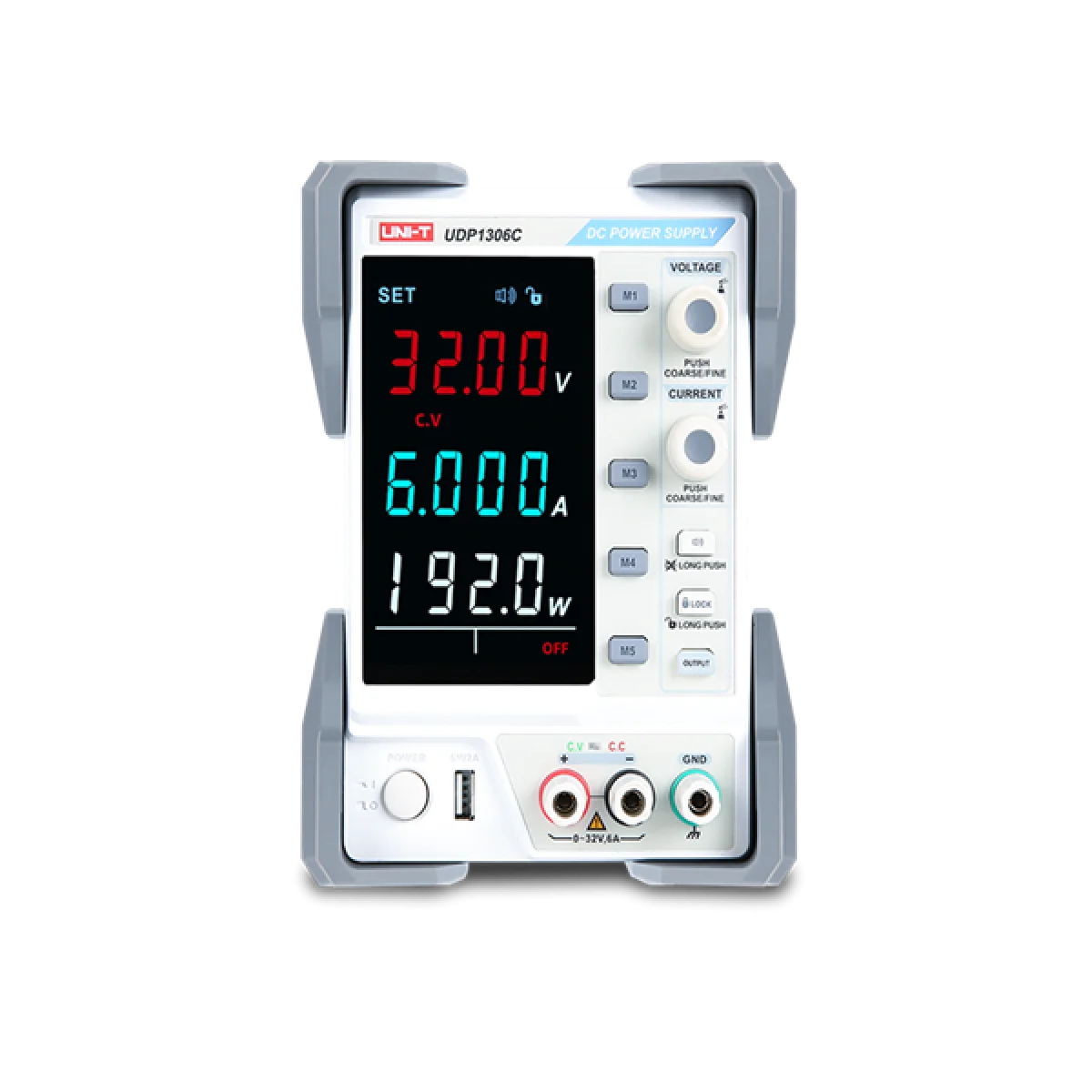

UNI-T UDP1306C 32VDC 6A Programlanabilir Doğrusal Güç Kaynağı

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Çıkış Aralığı: 0-32V DC ayarlanabilir gerilim ve 0-6A ayarlanabilir akım ile 192W kesintisiz güç iletimi.
Yüksek Hassasiyetli Ölçüm: 4 haneli hassas dijital ekran, 10mV ve 1mA çözünürlük ile en ince testlerde dahi kararlı veri takibi.
Kapsamlı Donanımsal Koruma: Aşırı Voltaj Koruması (OVP), Aşırı Akım Koruması (OCP) ve Aşırı Sıcaklık Koruması (OTP) ile güvenli çalışma ortamı.
Programlanabilir ve Otomasyona Uygun: USB ve RS-232 portları üzerinden uzaktan komut desteği, SCPI komut uyumluluğu ile PC kontrollü test senaryoları.
Hafıza Grupları: Sık kullanılan test profillerini anında çağırmak için 5 farklı veri depolama seti.
Ek Fonksiyonel Port: Harici cihazları veya mikrodenetleyici kartlarını çalıştırmak için ön panelde yerleşik 5V/2A USB şarj çıkışı.
Düşük Gürültülü Doğrusal Topoloji: ≤2mVrms ultra düşük dalgalanma (ripple) ve gürültü seviyesi sayesinde hassas analog devrelerde parazitsiz çalışma.

1. Elektriksel Veriler

Parametre	Değer
Çıkış Gerilimi (CH1)	0 - 32 VDC
Çıkış Akımı (CH1)	0 - 6 A
Toplam Çıkış Gücü	192 W
Besleme Gerilimi	AC 100V / 120V / 220V / 230V ±%10, 50/60 Hz
Harici Şarj Portu	USB Arayüzü (5V / 2A)

2. Performans Verileri

Parametre	Değer
Çözünürlük	10 mV (Gerilim) / 1 mA (Akım)
Ayar Doğruluğu (25℃ ±5℃)	Gerilim: <%0.5 + 20 mV / Akım: <%0.5 + 10 mA
Yük Düzenleme	Gerilim: <%0.01 + 5 mV / Akım: <%0.1 + 10 mA
Güç Düzenleme (Hat)	Gerilim: <%0.01 + 3 mV / Akım: <%0.1 + 3 mA
Dalgalanma ve Gürültü (20Hz - 20MHz)	≤2 mVrms (Gerilim) / ≤3 mArms (Akım)
Sıcaklık Katsayısı	≤300 ppm/℃ (Gerilim / Akım)
Yükselme/Düşme Gecikmesi	≤100 ms (%10 nominal yük altında)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	3 satır, 4 basamaklı yüksek hassasiyetli dijital ekran
Dahili Hafıza	5 grup veri depolama ve çağırma
İletişim Arayüzleri	RS-232, USB Cihaz Arayüzü
Koruma Sınıfları	Aşırı Gerilim (OVP), Aşırı Akım (OCP), Aşırı Sıcaklık (OTP)
Soğutma Sistemi	Akıllı sıcaklık kontrollü fan
Sertifikasyon	CE

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	136 mm x 194 mm x 327 mm
Net Ağırlık	7.5 kg

UNI-T UDP1306C, doğrusal (lineer) güç kaynağı mimarisinin getirdiği minimum gürültü ve kararlı regülasyon avantajını modern dijital kontrol mekanizmalarıyla birleştirir. Ağır hizmet tipi trafo yapısı ve akıllı soğutma fanı sayesinde tam yük altında bile sessiz, kararlı ve uzun ömürlü termal yönetim sunar. Kullanıcı dostu ön panelinde yer alan 4 dijitli geniş ekran parametrelerin anlık net olarak okunmasını sağlarken, tuş takımı kilidi özelliği istem dışı voltaj/akım değişikliklerinin ve olası devre hasarlarının önüne geçer. Ergonomik taşıma kolu, kompakt masaüstü ayak izi ve arka paneldeki standart haberleşme portları (RS232/USB) ile hem AR-GE laboratuvarlarında hem de otomatik üretim test hatlarında entegrasyonu son derece kolaylaştırır.

Elektronik AR-GE ve Tasarım Laboratuvarları: Gürültüye duyarlı RF devreleri, analog modüller ve mikrodenetleyici tabanlı sistemlerin prototipleme ve test süreçleri.
Otomasyon ve Seri Üretim Hatları: RS-232/USB arayüzleri üzerinden test yazılımlarına entegre edilerek yapılan otomatik işlevsellik (FCT) ve kalite kontrol testleri.
Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği ve meslek yüksekokulu laboratuvarlarında temel devre analizleri ve deneysel çalışmalar.
Tamir ve Bakım İstasyonları: Endüstriyel kart tamiri, cep telefonu, tüketici elektroniği ve güç elektroniği kartlarının arıza tespit ve onarım işlemleri.
Gömülü Sistem Geliştirme: IoT ve batarya ile çalışan cihazların farklı gerilim/akım tüketim karakteristiklerinin simülasyonu ve stres testleri.

UNI-T UDP1306C model kodunda yer alan her bir segment ürünün temel fonksiyon ve kapasitesini ifade eder: 'UDP' kısaltması, UNI-T markasının Doğrusal ve Programlanabilir Güç Kaynağı (Uni-trend Digital Programmable/Linear Power Supply) ürün ailesine ait olduğunu gösterir. '1' rakamı tek kanal (Single Channel) çıkış yapısını, ardından gelen '30' ibaresi maksimum 30-32VDC seviyesindeki nominal gerilim sınıfını, '6' rakamı ise cihazın sağlayabildiği maksimum 6 Amperlik akım kapasitesini temsil eder. Sondaki 'C' harfi ise cihazın dijital haberleşme (RS232/USB), programlanabilirlik özellikleri ve yenilenmiş yüksek çözünürlüklü kontrol mimarisi ile donatıldığını vurgular.
