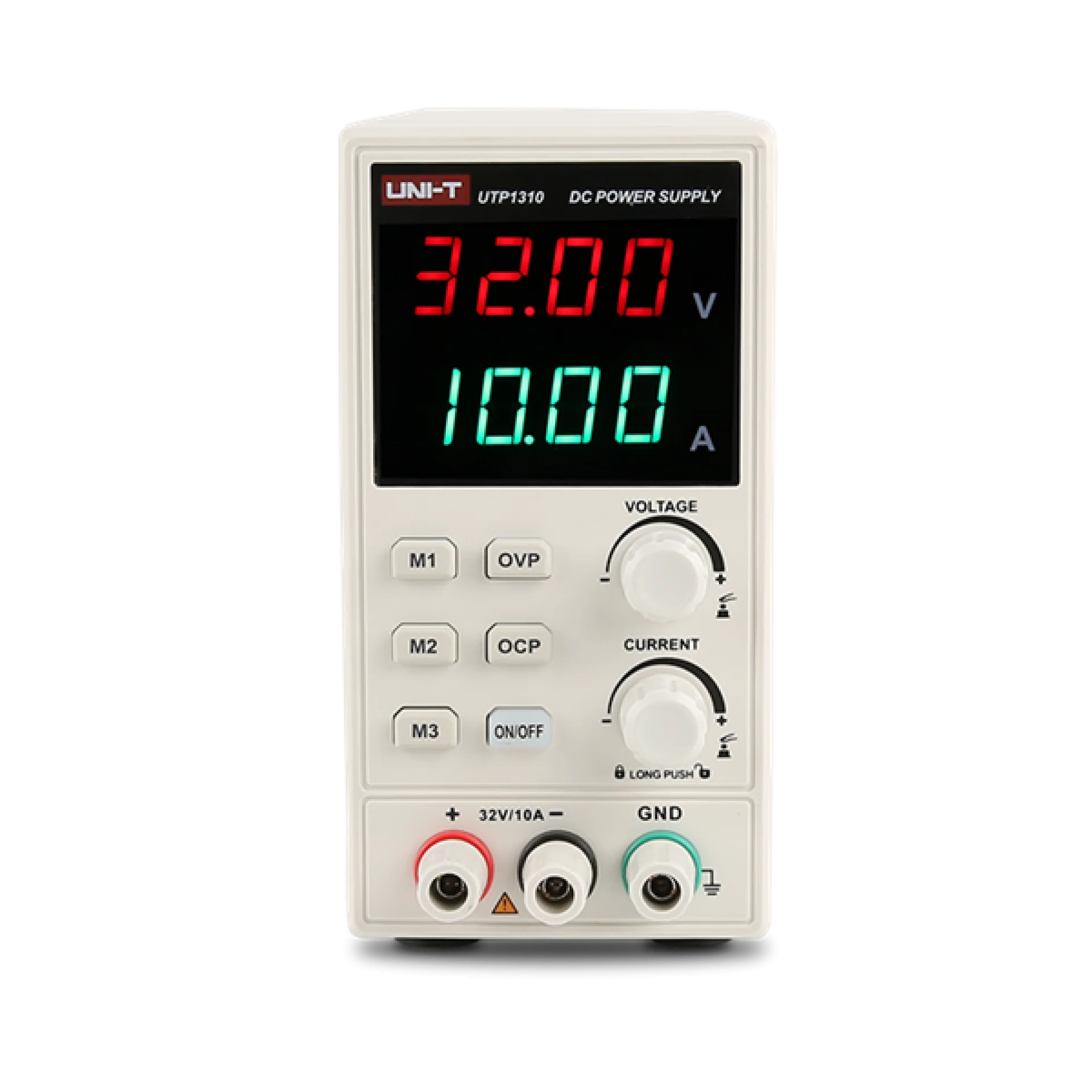

UNI-T UTP1310 32VDC 10A Doğrusal Ayarlanabilir Güç Kaynağı

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Çıkış Aralığı: 0-32VDC ayarlanabilir voltaj ve 0-10A ayarlanabilir akım ile 320W'a kadar güç çıkışı sağlar.
Yüksek Çözünürlüklü Hassasiyet: 10mV ve 1mA çözünürlük ile en hassas elektronik devre testlerinde bile stabil kontrol sunar.
Gelişmiş 4 Haneli LED Ekran: Çıkış gerilim ve akım değerlerini anlık, net ve yüksek kontrastla izleme imkânı tanır.
Ön Ayar Fonksiyonu: Sık kullanılan voltaj ve akım konfigürasyonlarını saklamak için 3 farklı ön ayar hafızası (M1, M2, M3).
Döner Kodlayıcı Düğmesi: Hassas ve kaba ayarlar arasında hızlı geçiş imkânı veren dijital encoder mekanizması.
Tam Donanımlı Güvenlik: Aşırı Voltaj Koruması (OVP), Aşırı Akım Koruması (OCP) ve yetkisiz müdahaleleri önleyen tuş kilidi fonksiyonu.
Bağımsız Çıkış Anahtarı: Cihazı kapatmadan çıkış terminallerine giden gücü anında kesebilme veya etkinleştirebilme kabiliyeti.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi	AC 110V / 220V ±%10, 50Hz / 60Hz
Çıkış Voltaj Aralığı	0 - 32 VDC
Çıkış Akım Aralığı	0 - 10 A
Toplam Çıkış Gücü	320 W
Çözünürlük Ayarı	10 mV (Voltaj) / 1 mA (Akım)
Geri Okuma Çözünürlüğü	10 mV (Voltaj) / 1 mA (Akım)

2. Performans Verileri

Parametre	Değer
Yük Düzenleme (Load Regulation)	<%0.1 + 5mV (Voltaj) / <%0.2 + 3mA (Akım)
Hat Düzenleme (Line Regulation)	<%0.01 + 5mV (Voltaj) / <%0.1 + 3mA (Akım)
Programlama Doğruluğu	<%0.1 + 1 dijit (Voltaj) / <%0.1 + 3 dijit (Akım)
Dalgalanma ve Gürültü (Ripple & Noise)	10.0 mVrms (Voltaj) / 5.0 mArms (Akım)
Aşırı Gerilim / Akım Koruma Aralığı	0 - 32V ±%0.2 / 0 - 10A ±%0.2
Ekran Tipi	4 Haneli LED Çift Gösterge (Voltaj & Akım)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Regülasyon Tipi	Doğrusal (Linear) / Düşük Gürültülü
Kontrol Arayüzü	Dijital Kodlayıcı (Encoder) Düğmesi ve Tuş Takımı
Hafıza Kapasitesi	3 Grup Ön Ayar (Preset Memory)
Güvenlik Fonksiyonları	Tuş Takımı Kilidi, Bağımsız Çıkış Anahtarı (Output On/Off)
Ağırlık	1.9 kg

4. Boyutlar

Parametre	Değer
Genişlik (W)	80 mm
Yükseklik (H)	150 mm
Derinlik (D)	230 mm

UNI-T UTP1310, kompakt dikey gövde formu sayesinde tezgâh ve laboratuvar çalışma alanlarında minimum yer kaplar (yalnızca 80 mm genişlik). 1.9 kg'lık optimize edilmiş ağırlığı taşınabilirlik sunarken, arka paneldeki akıllı soğutma mimarisi uzun süreli yüksek yük altında bile termal kararlılığı garanti eder. Geleneksel potansiyometrelerin zamanla oluşturabileceği mekanik aşınma ve sapma risklerini ortadan kaldıran dijital kodlayıcı (encoder) yapısı, hassas ayarlamaları kararlı hale getirir. Ayrılmış bağımsız 'Output' anahtarı, devre bağlantıları yapılırken yanlış voltaj/akım şoklarını engelleyerek kullanıcı ve test edilen ekipman için üst düzey güvenlik sağlar.

Ar-Ge ve Elektronik Laboratuvarları: Geliştirme aşamasındaki mikrodenetleyici, gömülü sistem ve sensör kartlarının kararlı DC beslemesi.
Endüstriyel Otomasyon ve Pano Testleri: 24VDC PLC, röle, aktüatör ve endüstriyel sürücü bileşenlerinin devreye alma simülasyonları.
Telekomünikasyon ve Mobil Cihaz Servisleri: Hassas akım sınırlaması gerektiren RF modülleri ve batarya yönetim sistemi (BMS) testleri.
Üretim Hatları ve Kalite Kontrol (QC): 3 grup ön ayar hafızası sayesinde seri üretim hatlarında tekrarlanabilir hata analizi ve son kontrol testleri.
Eğitim Kurumları ve Üniversiteler: Elektrik-elektronik mühendisliği ve teknik eğitim laboratuvarlarında temel devre teorisi uygulamaları.

Ürün model kodu olan 'UTP1310', UNI-T test ve ölçüm teknolojileri standartlarında şu şekilde çözümlenir: 'UTP' (Uni-Trend Power), markanın regüleli doğru akım güç kaynağı serisini tanımlar. İlk iki hane olan '13', kompakt form faktörlü, dijital encoder kontrollü ve LED göstergeli yeni nesil masaüstü şasi platformunu temsil eder (UTP13xx serisi). Son iki hane olan '10' ise güç kaynağının sağlayabildiği maksimum nominal akım kapasitesini (10 Amper) belirtir. Maksimum 32V gerilim ve 10A akım kabiliyetiyle birleşen model kodu, toplam 320W'lık yüksek güç yoğunluğuna sahip profesyonel bir güç kaynağını ifade eder.
