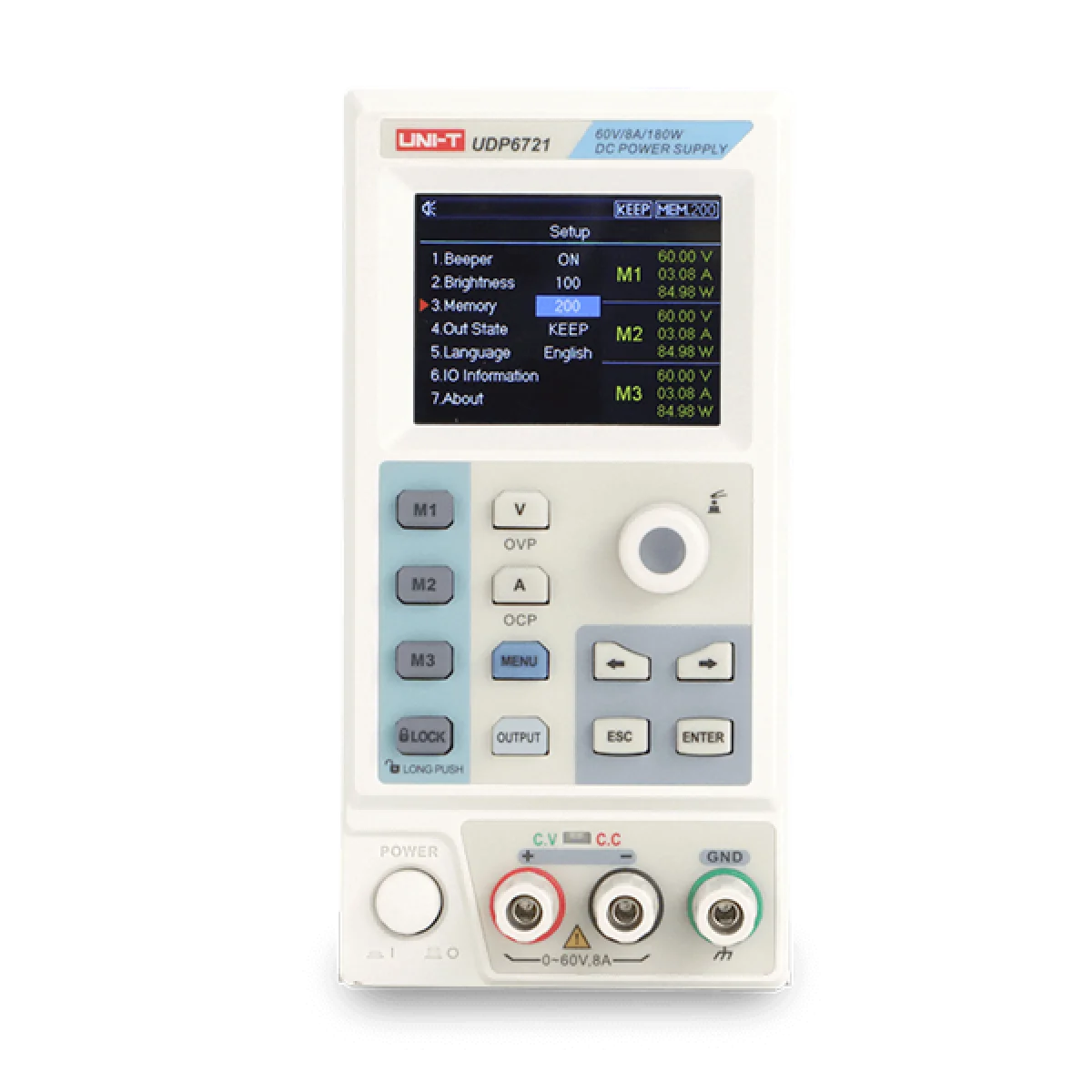

UNI-T UDP6721 60VDC 8A Programlanabilir Doğrusal Güç Kaynağı

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Çıkış Aralığı: 0-60VDC gerilim ve 0-8A akım sınırları ile 180W'a kadar esnek güç sağlama kapasitesi.
Yüksek Hassasiyet: 10mV ve 1mA hassasiyetinde programlama ve gerçek zamanlı geri okuma çözünürlüğü.
Temiz Çıkış Sinyali: Düşük dalgalanma (<5.0 mVrms) ve minimum elektriksel gürültü ile hassas analog/dijital devreler için ideal besleme.
Tam Dijital Kontrol: Sayısal tuş takımı ve enkoder desteğiyle parametrelerin sıfır hata payıyla ayarlanabilmesi.
Net Görüntüleme: Akım, gerilim ve güç parametrelerini eşzamanlı izlemeyi sağlayan 2.8 inç renkli TFT LCD ekran.
Otomasyona Uygun Entegrasyon: Uzaktan kontrol, veri kaydı ve otomatik test istasyonları için entegre RS-232 seri haberleşme desteği.
Gelişmiş Koruma ve Kalibrasyon: Dahili yazılımsal kalibrasyon/düzeltme fonksiyonu ve akıllı termal fan kontrolü.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi	AC 110V / 220V ±%10, 50/60 Hz
Çıkış Voltajı	0 - 60 VDC
Çıkış Akımı	0 - 8 A
Çıkış Gücü	180 W
Çalışma Modları	Sabit Voltaj (CV), Sabit Akım (CC)

2. Performans Verileri

Parametre	Değer
Yük Düzenleme (Load Regulation)	Voltaj: <%0.01 + 5mV / Akım: <%0.01 + 5mA
Hat Düzenleme (Line Regulation)	Voltaj: <%0.01 + 5mV / Akım: <%0.1 + 5mA
Programlama Doğruluğu	Voltaj: <%0.05 + 10mV / Akım: <%0.3 + 5mA
Tekrar Okuma Doğruluğu	Voltaj: <%0.05 + 10mV / Akım: <%0.3 + 5mA
Dalgalanma ve Gürültü (Ripple & Noise)	Voltaj: <5.0 mVrms / Akım: <8.0 mArms
Ayar / Okuma Çözünürlüğü	10 mV / 1 mA
Sıcaklık Katsayısı	Voltaj: ≤100 ppm/°C / Akım: ≤200 ppm/°C

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	2.8 inç TFT LCD (4 dijit gösterge)
Haberleşme Arayüzü	RS-232 Portu
Soğutma Sistemi	Akıllı Sıcaklık Kontrollü Fan
Kontrol Mimarisi	Tamamen Dijital Mikroişlemci Kontrolü

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	87 mm x 174 mm x 255 mm
Net Ağırlık	2.5 kg

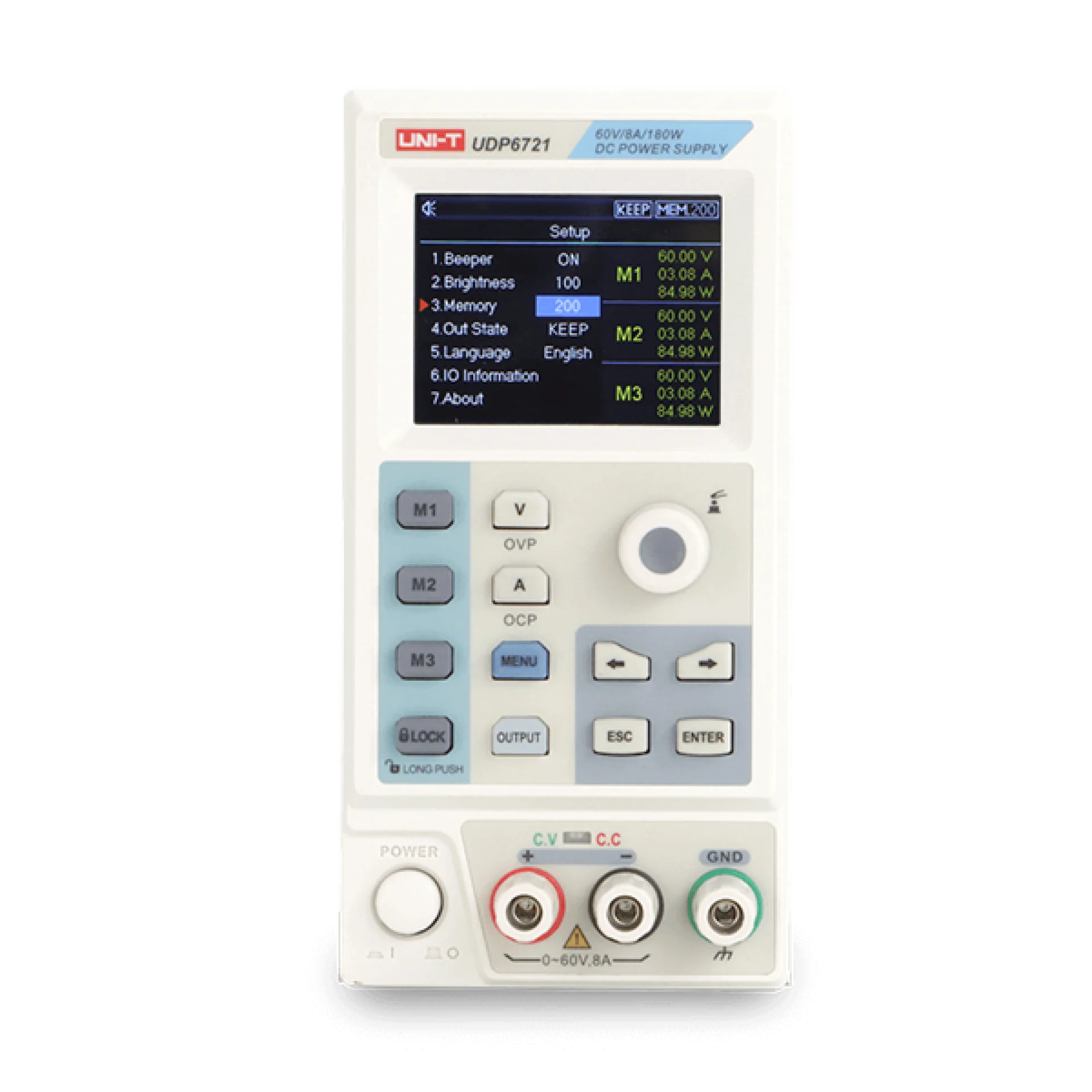

UNI-T UDP6721, yüksek güç yoğunluğunu son derece kompakt ve hafif (yalnızca 2.5 kg) bir masaüstü gövdesinde birleştirir. Dikey form faktörü sayesinde laboratuvar ve montaj masalarında minimum yer kaplar. 2.8 inçlik renkli TFT LCD ekranı, kritik elektriksel değerleri karmaşadan uzak, net ve 4 dijit hassasiyetinde sunarak operatör hatalarını minimize eder. Doğrusal güç kaynağı mimarisine sahip ürün, anahtarlamalı kaynaklarda sıkça rastlanan yüksek frekanslı anahtarlama gürültüsünü ortadan kaldırarak EMI/RFI hassasiyeti yüksek devrelerde stabil bir çalışma ortamı sağlar. Akıllı soğutma fanı, iç sıcaklığa göre devrini otomatik ayarlayarak hem sessiz bir çalışma ortamı sunar hem de enerji verimliliğini korur.

Ar-Ge ve Elektronik Tasarım Laboratuvarları: Hassas mikrodenetleyici, gömülü sistem, RF modülleri ve sensör devrelerinin prototip testleri.
Üretim Hatları ve Kalite Kontrol (AQC): Otomatik test ekipmanları (ATE) ile entegre seri üretim elektriksel doğrulama testleri.
Otomotiv Elektroniği: 12V ve 24V araç içi elektronik kontrol ünitelerinin (ECU), sensörlerin ve aydınlatma modüllerinin test ve simülasyonu.
Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği laboratuvarlarında temel devre ve güç elektroniği deneyleri.
Bakım, Onarım ve Teknik Servis: Endüstriyel kart tamiri, tüketici elektroniği hata tespiti ve güvenli akım sınırlamalı parça beslemeleri.

Ürün kodunda yer alan 'UDP', UNI-T markasının 'Uni-trend Digital Power' (Dijital Kontrollü Güç Kaynağı) serisini simgeler. '67xx' kod bloğu, cihazın yüksek çözünürlüklü dijital kontrol paneline, kompakt dikey forma ve RS-232 arayüzüne sahip yeni nesil laboratuvar serisine ait olduğunu ifade eder. Kodun sonundaki '21' ibaresi, serinin güç ve gerilim/akım matrisini tanımlar; '20' modeli 60V/5A (100W) seviyesini temsil ederken, '21' varyantı gerilimi 60V seviyesinde koruyarak akım sınırını 8A'e ve toplam gücü 180W'a yükselten üst performans basamağını belirtmektedir.
