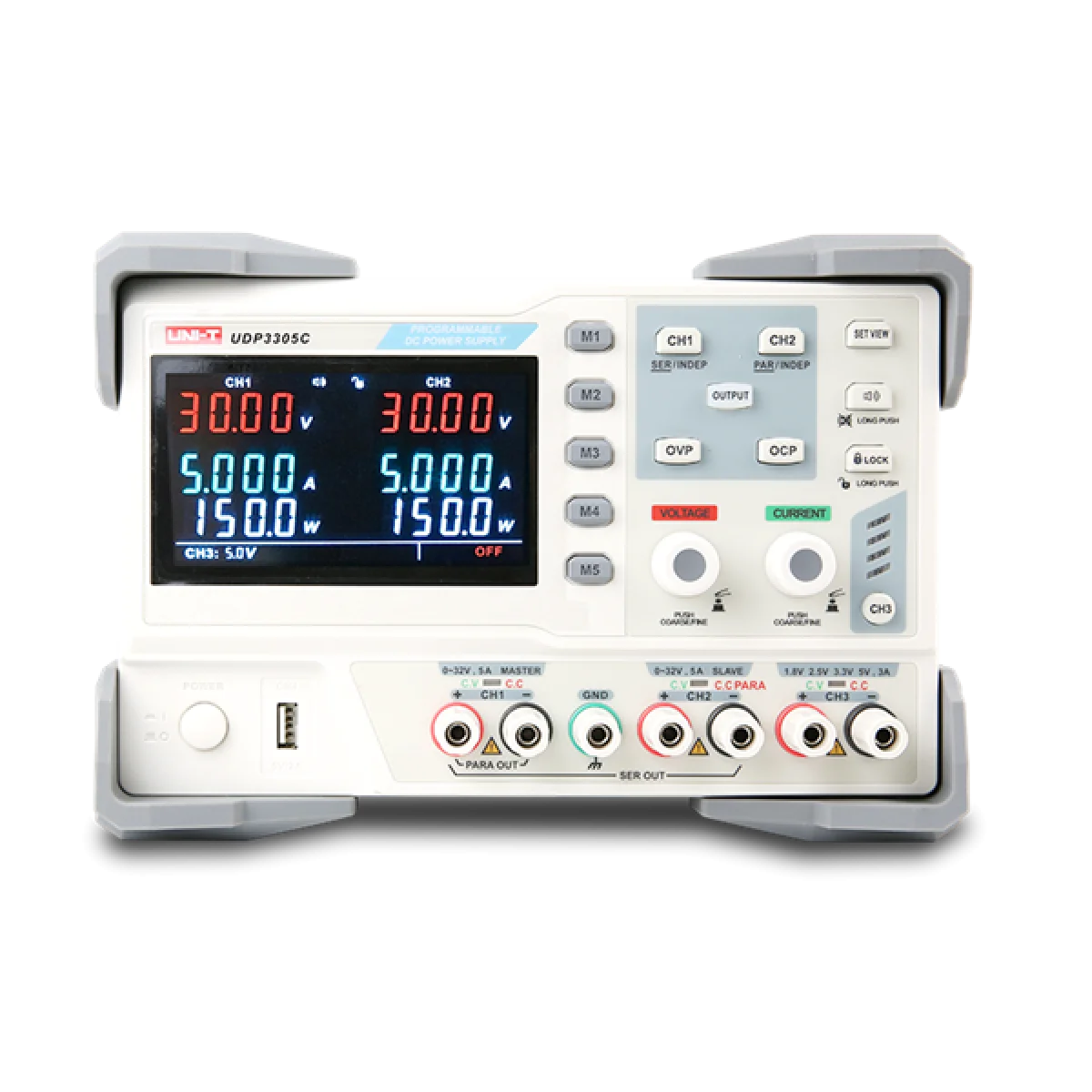

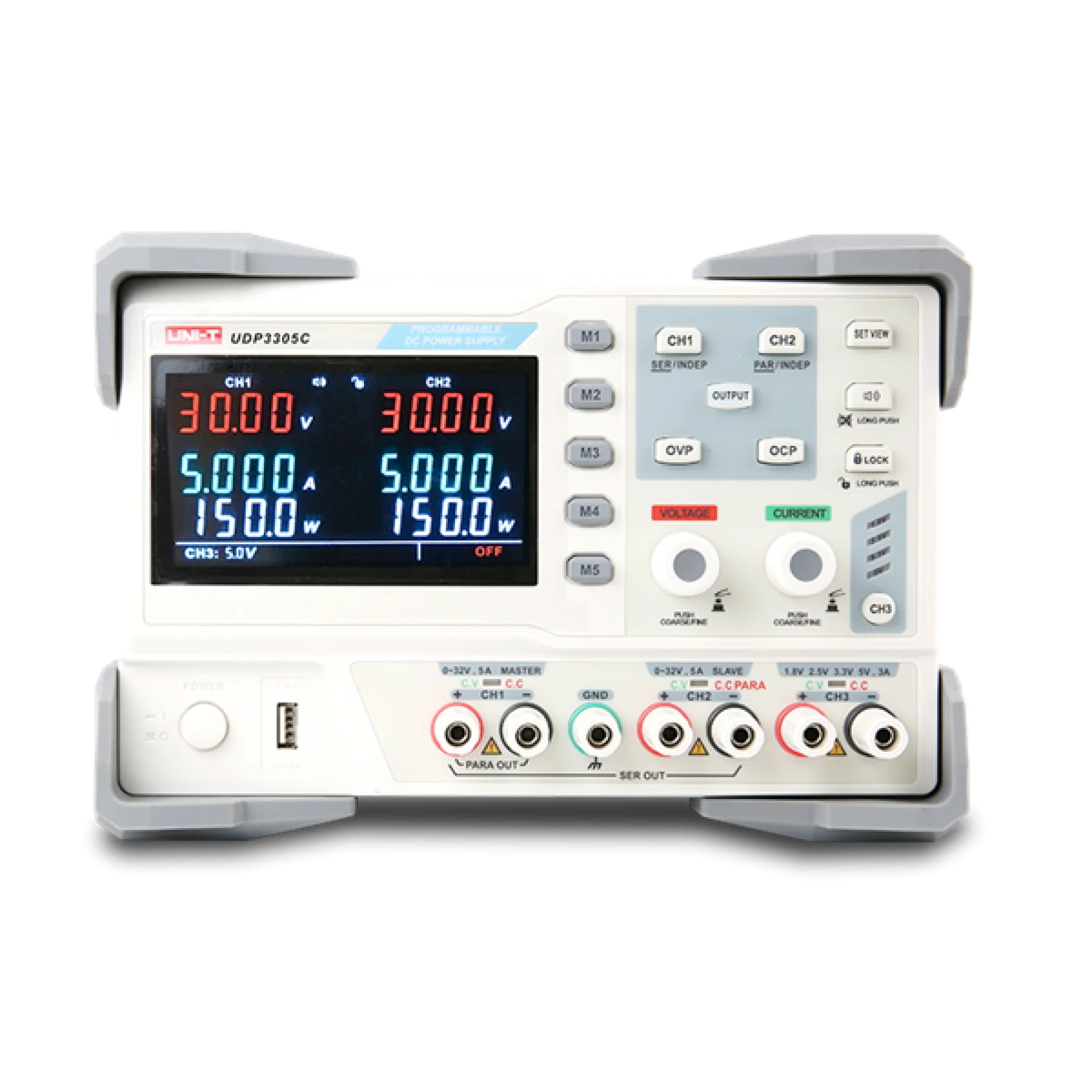

UNI-T UDP3305C 30VDC 5A Programlanabilir Doğrusal Güç Kaynağı

Öne Çıkanlar

Temel Teknik Özellikler

Dört bağımsız kanal tasarımı: CH1 ve CH2 ayarlanabilir (0-30V / 0-5A), CH3 çok kademeli sabit lojik çıkış, CH4 hızlı cihaz besleme USB portu (5V/2A)
Hassas ölçüm ve izleme sağlayan 4 dijit çözünürlüklü yüksek kontrastlı EBTN LCD ekran
Yüksek frekanslı dalgalanmayı minimize eden doğrusal (lineer) regülasyon mimarisi (≤1mVrms / ≤3mArms gürültü seviyesi)
Laboratuvar otomasyonu ve uzaktan izleme için entegre RS232 ve USB programlama arayüzleri
Hızlı test senaryoları için 5 setlik ön ayar hafızası ve parametre kilitleme (Keypad Lock) fonksiyonu
Kapsamlı donanım korumaları: Aşırı Gerilim Koruması (OVP), Aşırı Akım Koruması (OCP) ve Aşırı Sıcaklık Koruması (OTP)
Otomatik seri ve paralel bağlanabilirlik ile gerilim veya akım kapasitesini katlama imkanı

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi	AC 100V / 120V / 220V / 230V ±%10, 50Hz / 60Hz
Toplam Çıkış Gücü	315W
Çıkış Gerilimi (CH1 / CH2)	0 - 30 VDC
Çıkış Akımı (CH1 / CH2)	0 - 5 A
Sabit Kanal Çıkışı (CH3)	1.8V / 2.5V / 3.3V / 5.0V (±%3), 3.2A
USB Çıkışı (CH4)	5V ±0.25V, 2A

2. Performans Verileri

Parametre	Değer
Çözünürlük	10 mV (Voltaj) / 1 mA (Akım)
Ayar Doğruluğu (25℃ ±5℃)	Gerilim: <%0.1 + 30mV \| Akım: <%0.5 + 2mA
Yük Düzenlemesi	Gerilim: <%0.01 + 3mV \| Akım: <%0.2 + 3mA
Dalgalanma ve Gürültü (20Hz - 20MHz)	≤1 mVrms (Gerilim) / ≤3 mArms (Akım)
Sıcaklık Katsayısı	≤300 ppm (Akım/Voltaj)
Seri/Paralel Mod Performansı	Paralel Regülasyon: ≤%0.01 + 3mV, Hata: ≤%0.5 + 10mV

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	4 Dijitli EBTN LCD Ekran
Haberleşme Arayüzü	RS-232, USB Device
Dahili Hafıza	5 Grup Veri Depolama ve Çağırma
Koruma Sınıfları	Aşırı Gerilim (OVP), Aşırı Akım (OCP), Aşırı Sıcaklık (OTP)
Soğutma Sistemi	Akıllı Sıcaklık Kontrollü Fan
Tuş Takımı Kilidi	Mevcut (Yetkisiz müdahalelere karşı güvenlik)

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	240 mm x 168 mm x 347 mm
Net Ağırlık	10.2 kg

UNI-T UDP3305C, modern Ar-Ge ve endüstriyel test laboratuvarlarının zorlu gereksinimlerini karşılamak üzere geliştirilmiş sağlam bir doğrusal (lineer) topolojiye sahiptir. Düşük gürültülü lineer mimarisi, hassas analog ve RF devre testlerinde anahtarlamalı kaynakların oluşturduğu EMI/RFI parazitlerini ortadan kaldırır. Geniş açılı ve yüksek kontrastlı EBTN LCD ekranı, tüm kanalların parametrelerinin aynı anda net biçimde okunabilmesini sağlayarak operatör hatalarını en aza indirir. Akıllı soğutma mekanizması, çalışma yüküne ve iç sıcaklığa göre fan devrini dinamik olarak optimize ederek hem sessiz bir çalışma ortamı sunar hem de komponent ömrünü uzatır. Dahili mikroişlemci tabanlı kontrol altyapısı, tuş kilidi ve kapanma hafızası ile kritik üretim hatlarında sürekli ve kararlı operasyonu garanti altına alır.

Elektronik Ar-Ge ve Tasarım Doğrulama: Düşük gürültü ve yüksek kararlılık gerektiren mikrodenetleyici, FPGA, sensör ve analog devre geliştirme süreçleri.
Otomasyon ve Otomotiv Elektroniği: ECU, telemetri modülleri ve sensör gruplarının dayanıklılık, gerilim düşümü ve aşırı yüklenme testleri.
Üretim Hatları ve Kalite Kontrol (QA/QC): RS232 kontrolü desteğiyle otomatik test ekipmanlarına (ATE) entegre edilerek seri sonu elektriksel testler.
Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği ve teknik meslek liselerinde deneysel çalışmalar ve simülasyon beslemeleri.
Teknik Servis ve Onarım Merkezleri: Telekomünikasyon cihazları, endüstriyel kartlar ve güç devrelerinin arıza tespit ve parça değişim sonrası güvenli testleri.

Ürün model kodu olan 'UDP3305C', cihazın elektriksel ve fonksiyonel yapısını şifreleyen bir terminolojiye sahiptir: 'UDP' (Unit-T Programmable Direct-current Power supply), markanın laboratuvar standardındaki programlanabilir doğrusal DC güç kaynağı platformunu temsil eder. İzleyen ilk iki hane '33', ürünün 30V çalışma sınıfına ve toplam kanal konfigürasyonuna atıfta bulunur. Sonraki '05' rakamı, ana çıkış kanallarının her biri için sağlanan maksimum akım değerinin 5 Amper (5A) olduğunu gösterir. Sonda yer alan 'C' harf soneki ise revize edilmiş modern kontrol mimarisini, EBTN ekran entegrasyonunu ve ek lojik çıkış/USB fonksiyonlarıyla zenginleştirilmiş çok kanallı versiyonu tanımlamaktadır.
