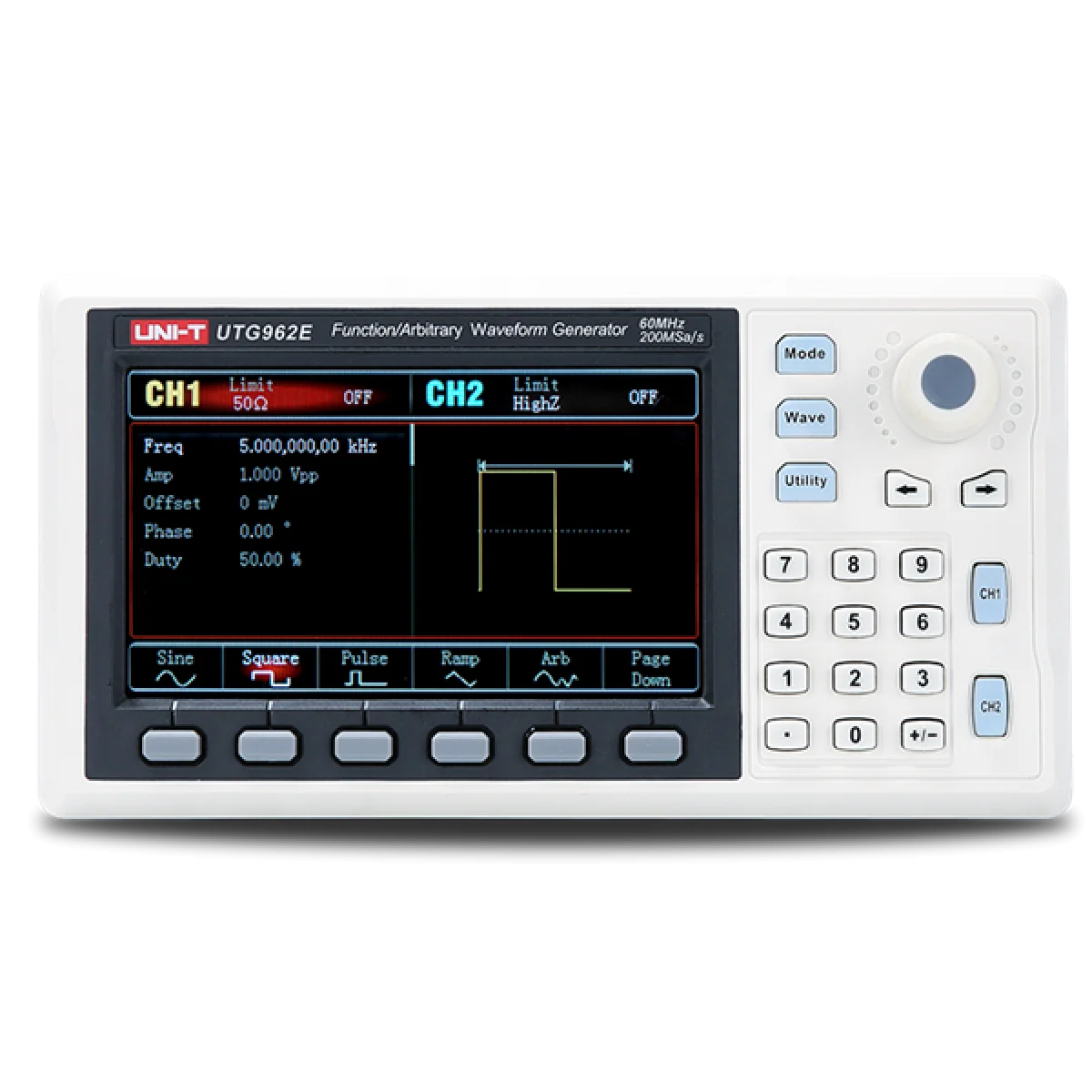

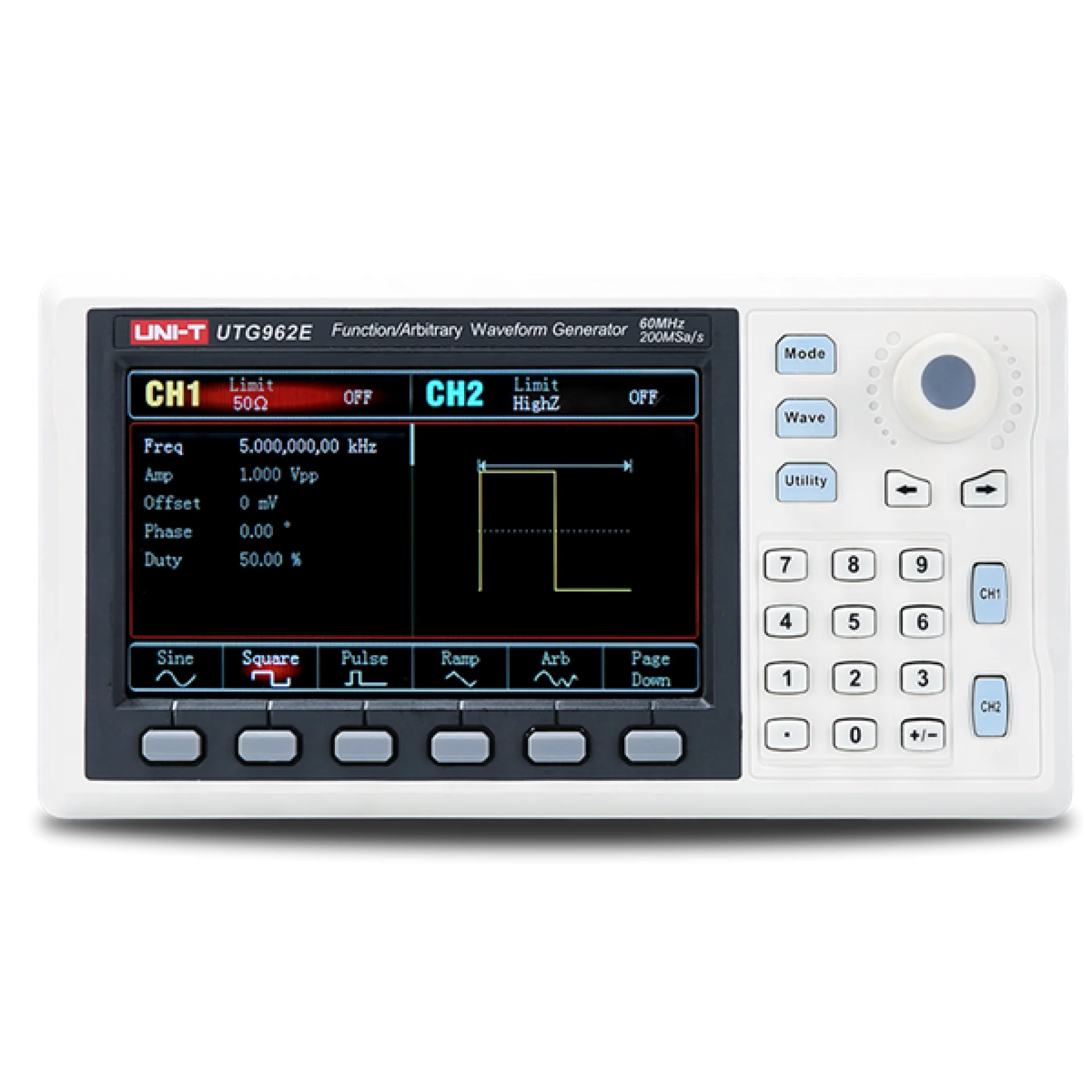

UNI-T UTG962E 60MHz Sinyal Jenaratörü

Öne Çıkanlar

Temel Teknik Özellikler

Yüksek Frekans Performansı: 60 MHz tam bant sinüs dalgası çıkışı ve 1 μHz hassas frekans çözünürlüğü.
İleri Sayısal Sentezleme: 200 MSa/s örnekleme oranı ve 14 bit dikey çözünürlük ile distorsiyonsuz sinyal üretimi.
Çift Bağımsız Kanal: Eşzamanlı veya faz kaydırmalı testler için tam fonksiyonel 2 kanal çıkışı.
Kapsamlı Modülasyon Yetenekleri: AM, FM, PM, FSK modülasyonları ile doğrusal ve logaritmik sweep (frekans tarama) modları.
Dahili Frekans Sayacı: 100 mHz ile 100 MHz frekans aralığında yüksek hassasiyetli 7 basamaklı ölçüm olanağı.
Arbitrary (Keyfi) Dalga Belleği: 4 kpts dalga formu uzunluğu ve 24 adede kadar dahili keyfi dalga formu saklama kapasitesi.
Görsel Kontrol: Dalga formu parametrelerinin ve ayarların net izlenmesini sağlayan 4.3 inç TFT LCD ekran.

1. Elektriksel Veriler

Parametre	Değer
Kanal Sayısı	2 Kanal
Maksimum Bant Genişliği (Sinüs)	60 MHz
Besleme Gerilimi	DC 5V, 2A
Güç Tüketimi	< 10 W
Çıkış Empedansı	50 Ω (tipik)
Genlik Aralığı	≤10MHz: 1mVpp - 10Vpp (50Ω); ≤60MHz: 1mVpp - 5Vpp (50Ω)
DC Offset Aralığı	±5V (50Ω) / ±10V (Yüksek Empedans)
İzolasyon Gerilimi	Maksimum 42Vpk (Toprak koruması)

2. Performans Verileri

Parametre	Değer
Örnekleme Oranı	200 MSa/s
Dikey Çözünürlük	14 Bit
Frekans Çözünürlüğü	1 μHz
Dalga Formu Tipleri	Sinüs, Kare, Darbe (Pulse), Rampa, Gauss Gürültüsü, DC, Arbitrary (İsteğe Bağlı)
Arbitrary Bellek Derinliği	4 kpts (24 kalıcı olmayan dalga formu hafızası)
Kare Dalga Frekans Aralığı	1 μHz - 20 MHz (Yükselme/Düşme Süresi: <16 ns)
Modülasyon Tipleri	AM, FM, PM, FSK, Sweep (Doğrusal/Logaritmik)
Dahili Frekans Sayacı	100 mHz - 100 MHz, 7 dijit çözünürlük
Harmonik Distorsiyon (Sinüs)	DC - 5MHz: -60dBc / 5MHz - 30MHz: -50dBc / 30MHz - 60MHz: -40dBc

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	4.3 inç Renkli TFT LCD
Ekran Çözünürlüğü	480 x 272 Piksel
Giriş/Çıkış Arayüzü	Standart BNC terminalleri, USB Cihaz Arayüzü
Kanal Koruma	Çıkış aşırı gerilim ve kısa devre koruması
Taşınabilirlik	Ultra kompakt mini masaüstü form faktörü

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	172 mm x 90 mm x 68 mm
Ağırlık	0.33 kg (330 g)

UNI-T UTG962E, geleneksel hantal masaüstü jeneratörlerin sunduğu laboratuvar düzeyindeki hassasiyeti avuç içi boyutuna (yalnızca 330 gram) sığdıran devrimsel bir tasarıma sahiptir. 5V/2A DC besleme gereksinimi sayesinde doğrudan bir USB güç adaptörü veya powerbank ile dahi sahada mobil olarak çalıştırılabilir. Ergonomik ön panel yerleşimi, fonksiyonel döner enkoderi ve 4.3 inçlik yüksek çözünürlüklü renkli ekranı; karmaşık modülasyon parametrelerinin ve dalga formlarının hızlı, hatasız bir şekilde yapılandırılmasını sağlar. Kompakt mimarisine rağmen entegre kanal aşırı yük koruması ile donatılmış olup, çalışma alanından maksimum tasarruf sağlarken zorlu test ortamlarında güvenilirliği garanti eder.

Elektronik Ar-Ge ve Prototipleme: Analog ve dijital devre tasarımlarının uyarılması, filtre tepkilerinin analizi ve donanım doğrulama süreçleri.
Saha Servis ve Mobil Bakım-Onarım: Hafifliği ve düşük güç gereksinimi sayesinde tesis içi otomasyon arızalarında yerinde sinyal simülasyonu.
Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği ve meslek yüksekokulu laboratuvarlarında temel dalga biçimi ve modülasyon deneyleri.
Haberleşme ve RF Testleri: AM/FM alıcı devreleri, FSK bazlı veri aktarım sistemleri ve RF yükselteç katlarının test edilmesi.
Sensör ve Aktüatör Simülasyonu: Endüstriyel sensör çıkışlarının (0-10V, frekans çıkışlı sensörler vb.) PLC ve mikrodenetleyici girişlerine test amaçlı enjeksiyonu.

UNI-T ürün isimlendirme terminolojisinde 'UTG' ön eki 'UNI-T Function/Arbitrary Waveform Generator' (Fonksiyon ve Arbitrary Dalga Formu Jeneratörü) ürün ailesini temsil eder. Kodun devamındaki '9' serinin nesil/aile sınıfını (Mini/Taşınabilir Seri), '6' rakamı serinin 60 MHz üst bant limitini, '2' sayısı ise cihazın 2 bağımsız çıkış kanalına sahip olduğunu tanımlar. Sonda yer alan 'E' harfi ise yenilenmiş ekonomik ve ergonomik mini mimariyi (Enhanced/Economy Mini Series) gösterir. Sonuç olarak UTG962E; 60 MHz bant genişliğine, çift kanala ve 200 MSa/s DDS tabanlı örnekleme mimarisine sahip taşınabilir serinin üst segment modelidir.
