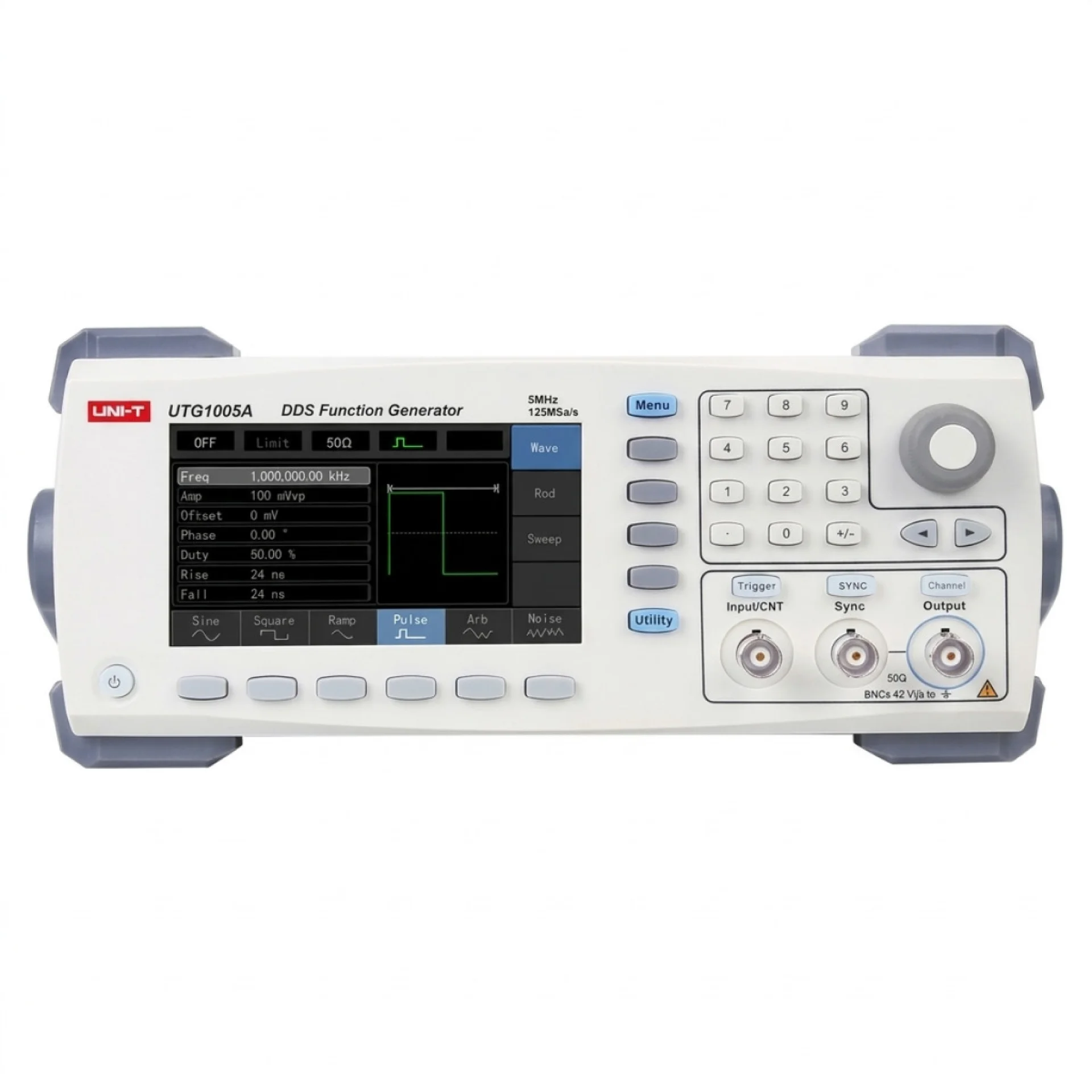

Name: UNI-T UTG1005A 5MHz Sinyal Jenaratörü
Brand: uni-t
SKU: 15964
Availability: InStock

1. Elektriksel Veriler

Parametre	Değer
Kanal Sayısı	1 Kanal
Giriş Gerilimi (Besleme)	100V - 240V ACrms, 50Hz / 60Hz
Güç Tüketimi	< 25W
Sigorta Değeri	2A, T Sınıfı, 250V
Çıkış Empedansı	50Ω / Yüksek Empedans (High-Z)
Genlik Aralığı (50Ω)	1mVpp - 10Vpp
Genlik Aralığı (Yüksek Direnç)	2mVpp - 20Vpp
DC Offset Aralığı (50Ω)	-5Vpp ile 5Vpp (AC + DC)
DC Offset Aralığı (Yüksek Direnç)	-10Vpp ile 10Vpp (AC + DC)
Genlik Çözünürlüğü	1mV
Genlik Doğruluğu (1kHz Sinüs)	±(%1 Ayar Değeri + 2mV)

2. Performans Verileri

Parametre	Değer
Maksimum Bant Genişliği	5 MHz (Sinüs)
Örnekleme Hızı	125 MSa/s
Dikey Çözünürlük	14 Bit
Frekans Çözünürlüğü	1 μHz (Tam Bant)
Darbe / Kare Dalga Frekansı	1 μHz - 5 MHz
Darbe Yükselme / Düşme Süresi	< 24 ns (Tipik, 1kHz, 1Vpp)
Minimum Darbe Genişliği	≥ 80 ns
Görev Döngüsü (Duty Cycle)	%0.01 - %99.99
Keyfi (Arbitrary) Dalga Frekansı	1 μHz - 1 MHz (16 Dahili Dalga Formu)
Modülasyon Türleri	AM, FM, PM, ASK, FSK, PSK, PWM
Frekans Taraması (Sweep)	Doğrusal, Logaritmik (1ms - 500s)
Dahili Frekans Sayıcı	100 mHz - 100 MHz (6 bit çözünürlük)
Toplam Harmonik Distorsiyon (THD)	< %0.2 (DC - 20kHz, 1Vpp)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	4.3 inç Renkli TFT LCD
Ekran Çözünürlüğü	WVGA (480 x 272 piksel)
Arayüz / Bağlantı	USB Device portu, BNC giriş/çıkış konnektörleri
Tetikleme Seçenekleri	Manuel, Dahili, Harici Tetikleme
Dahili Dalga Hafızası	16 grup (ECG, Gauss, Lorentz, Sinc vb.)
Dil Desteği	İngilizce, Çince

4. Boyutlar

Parametre	Değer
Genişlik	265 mm
Yükseklik	110 mm
Derinlik	320 mm
Ağırlık	3.1 kg

UNI-T UTG1005A, laboratuvar standartlarında performansı kompakt ve kullanıcı dostu bir masaüstü gövdede birleştirir. 4.3 inç geniş WVGA TFT ekranı, dalga biçimlerini ve modülasyon parametrelerini eşzamanlı olarak görselleştirerek ayar hatalarını minimuma indirir. 14 bit dikey çözünürlük ve 125 MSa/s örnekleme mimarisi, düşük bozulmalı (düşük THD) ve kararlı sinyal çıkışı garanti eder. Sezgisel tuş takımı ve döner enkoder yapısı, hızlı parametre girişine olanak tanırken; dahili 100 MHz frekans sayıcı harici bir ölçüm cihazı ihtiyacını ortadan kaldırarak hem çalışma alanından tasarruf sağlar hem de maliyet avantajı sunar.

Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği ve temel fizik eğitimlerinde dalga formları, filtreleme ve modülasyon deneyleri için idealdir.
Elektronik Ar-Ge ve Prototipleme: Devre tasarımlarının sinyal yanıtlarını, empedans davranışlarını ve çalışma limitlerini doğrulamada kullanılır.
Sensör ve Transdüser Simülasyonu: Biyomedikal (ECG/EEG simülasyonları dahil), endüstriyel sensör ve aktüatör sinyallerinin taklit edilmesinde tercih edilir.
Üretim Hattı ve Kalite Kontrol (QA/QC): Ses ve iletişim donanımlarının harmonik bozulma ve frekans yanıt testlerinde hızlı sinyal kaynağı olarak görev alır.
Haberleşme ve RF Eğitimi: ASK, FSK, PSK ve PWM gibi analog/dijital haberleşme sinyallerinin oluşturulması ve demodülasyon analizlerinde kullanılır.
Bakım, Onarım ve Servis Atölyeleri: Ses sistemleri, amplifikatörler ve endüstriyel kontrol kartlarının hata tespiti ve kalibrasyon işlemlerinde vazgeçilmezdir.

Ürün kod yapısı olan 'UTG1005A', UNI-T markasının fonksiyon/keyfi dalga jeneratörü ailesindeki teknik pozisyonunu net bir biçimde tanımlar: - 'UT': UNI-T üretici marka ön ekidir. - 'G': 'Generator' (Sinyal/Fonksiyon Jeneratörü) ürün kategorisini belirtir. - '1000' Serisi: Kompakt sınıf, tek kanallı, DDS (Doğrudan Dijital Sentezleme) teknolojisine sahip, dahili frekans sayıcılı ekonomik laboratuvar tipi modelleri temsil eder. - '05': Cihazın ana bant genişliği sınırını, yani 5 MHz maksimum sinüs frekans kapasitesini ifade eder (serideki 10 MHz'lik versiyon UTG1010A olarak adlandırılır). - 'A': Revizyon ve donanım sürümünü gösterir; bu seride 14 bit çözünürlük, 125 MSa/s örnekleme oranı ve gelişmiş 4.3 inç TFT ekran altyapısını simgeler.
