UNI-T UTG9005C-II 5MHz Sinyal Jenaratörü

Öne Çıkanlar

Temel Teknik Özellikler

Gelişmiş DDS Teknolojisi: 125 MSa/s örnekleme hızı ve 14 bit dikey çözünürlük ile yüksek doğruluklu, düşük gürültülü sinyal üretimi.
Geniş Çıkış Frekansı: Sinüs ve kare dalgalarda 5 MHz bant genişliği ve 1 μHz ultra hassas frekans çözünürlüğü.
Dahili Frekans Sayacı: Harici sinyalleri analiz etmek için 100 mHz ile 100 MHz arasında çalışan 6 bitlik yüksek hassasiyetli donanımsal frekans sayıcı.
Çok Yönlü Modülasyon ve Tarama: Dahili ve harici kaynaklı AM/FM modülasyon seçenekleri ile doğrusal/logaritmik frekans tarama (sweep) kabiliyeti.
Dahili Dalga Formu Belleği: Standart dalga biçimlerinin yanı sıra özel testler için 20 farklı keyfi (arbitrary) dalga belleği.
Net Gösterge: Her açıdan ve düşük ışıkta dahi mükemmel okunabilirlik sunan ultra siyah EBTN LCD ekran paneli.
Entegre 4W Güç Çıkışı: Ekstra amplifikatör gereksinimini ortadan kaldıran opsiyonel 4W güç amplifikasyon çıkışı.

1. Elektriksel Veriler

Parametre	Değer
Kanal Sayısı	1
Çıkış Empedansı	50Ω / Yüksek Z
Genlik Aralığı	1mVpp - 10Vpp (50Ω), 2mVpp - 20Vpp (Yüksek Z)
DC Ofset Aralığı	-5Vpp - 5Vpp (50Ω), -10Vpp - 10Vpp (Yüksek Z)
Genlik Çözünürlüğü	1mV
Genlik Doğruluğu (1kHz Sinüs)	±(%3 + 2mV)
Güç Kaynağı	110V - 240VAC rms, 50Hz/60Hz
İsteğe Bağlı Çıkış Gücü	4W Güç Çıkışı

2. Performans Verileri

Parametre	Değer
Maksimum Bant Genişliği	5 MHz
Örnekleme Hızı	125 MSa/s
Dikey Çözünürlük	14 bit (DDS teknolojisi)
Frekans Çözünürlüğü	1 μHz (tam bant)
Dalga Formları	Sinüs, Kare, Darbe, Rampa, Gürültü, DC, Keyfi (Arbitrary)
Harmonik Distorsiyon (Sinüs)	DC-20kHz: -55dBc, 20kHz-1MHz: -50dBc, 1MHz-5MHz: -40dBc
Yükselme / Düşme Süresi (Kare/Darbe)	<50ns (tipik, 1kHz, 1Vpp)
Darbe Görev Oranı (Duty Cycle)	%0.01 - %99.99
Frekans Sayacı Aralığı	100mHz - 100MHz (6 bit/s çözünürlük)
Modülasyon Tipleri	AM, FM
Frekans Tarama (Sweep)	Doğrusal (Linear) ve Logaritmik (Log)
Keyfi Dalga Formu Hafızası	20 set dahili geçici olmayan depolama

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	Ultra Siyah EBTN LCD
Haberleşme Arayüzü	USB Device (PC bağlantısı ve kontrolü)
Gövde Rengi	Beyaz ve Gri
Standart Aksesuarlar	Güç Kablosu, USB Arayüz Kablosu, BNC Kablosu (1m)

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	265 mm x 110 mm x 320 mm
Ağırlık	3.1 kg

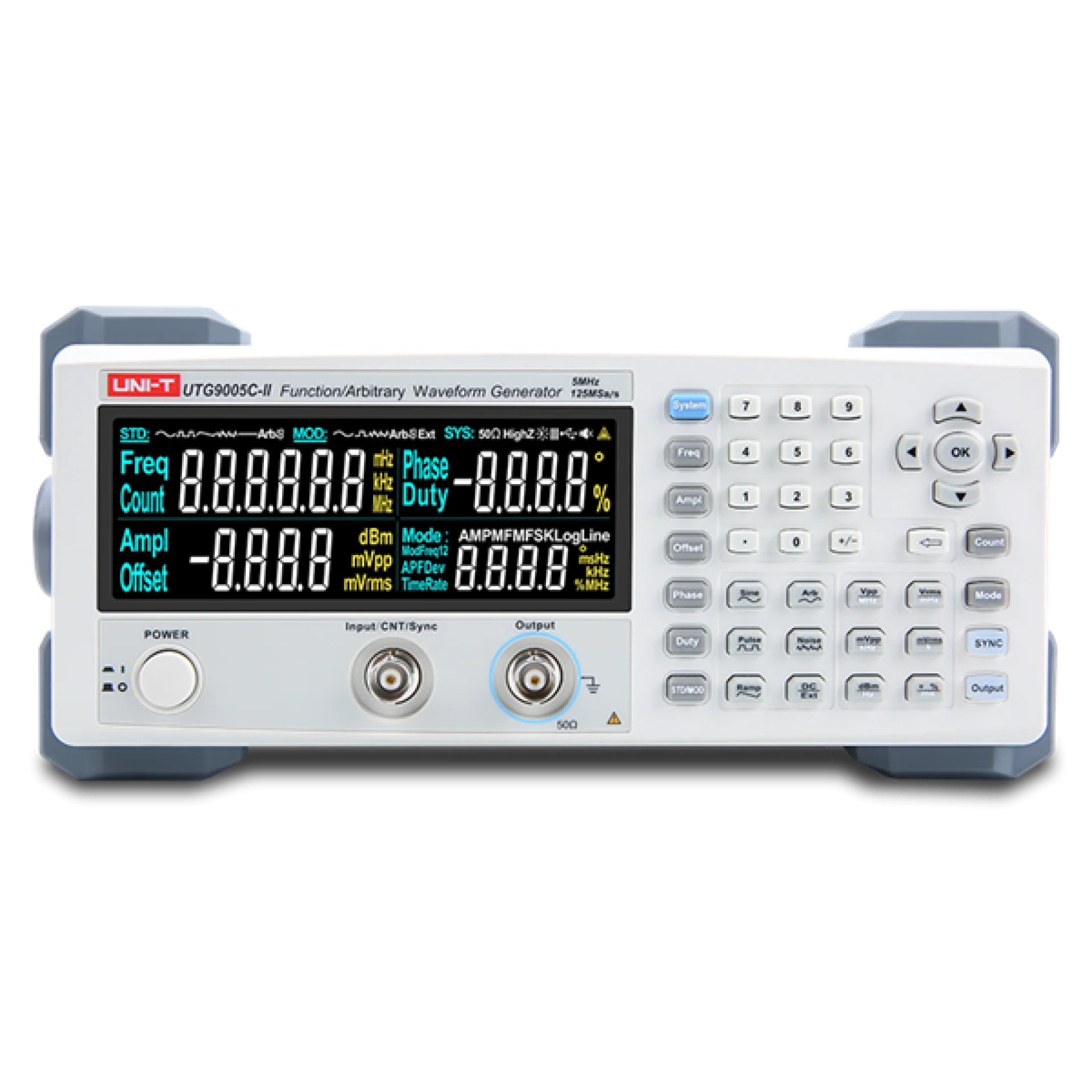

UNI-T UTG9005C-II, tezgah üstü test ortamlarının zorlu gereksinimlerini karşılamak üzere kompakt, sağlam ve ergonomik bir yapıda tasarlanmıştır. Cihazın ön yüzünde yer alan yüksek kontrastlı EBTN (Enhanced Black Twisted Nematic) LCD ekran, parlama yapmayan derin siyah arka planı ve canlı göstergeleri sayesinde her açıdan operatöre net veri görünürlüğü sağlar. Döner enkoder düğmesi ve işlevsel matris tuş takımı, frekans ve genlik parametrelerinin mikroseviyelerde dahi hızlı ve hatasız yapılandırılmasına olanak tanır. Arka paneldeki USB arabirimi, PC tabanlı kontrol ve dalga formu yükleme işlemlerini pratikleştirirken, cihazın kompakt şasi mimarisi (3.1 kg) laboratuvar ve saha çalışmalarında kolay taşınabilirlik ile optimum masaüstü alan verimliliği sunar.

Elektronik Ar-Ge ve Prototipleme: Analog ve dijital devre elemanlarının, operasyonel yükselteçlerin (Op-Amp) ve aktif filtrelerin frekans yanıt testleri.
Üniversite ve Mesleki Eğitim Laboratuvarları: Temel elektronik, haberleşme sistemleri ve sinyal işleme prensiplerini öğretmeye yönelik laboratuvar uygulamaları.
Sensör ve Transduser Simülasyonu: Endüstriyel otomasyon sistemlerinde basınç, sıcaklık ve enkoder gibi analog sensör sinyallerinin simüle edilerek PLC ve kontrol ünitelerinin test edilmesi.
Haberleşme ve RF Devre Doğrulama: AM ve FM modülasyonlu sinyaller üreterek alıcı-verici katlarının ve demodülatör devrelerinin kalibrasyonu.
Bakım, Onarım ve Kalibrasyon Servisleri: Ses ekipmanları, osiloskoplar ve endüstriyel kart tamirlerinde arıza tespiti ve sinyal izleme süreçleri.

Ürün kod yapısı olan 'UTG9005C-II', UNI-T markasının fonksiyon jeneratörü ailesindeki hiyerarşisini ve teknik kabiliyetlerini doğrudan temsil eder: 'UTG' ön eki (Uni-Trend Generator), cihazın DDS tabanlı fonksiyon/sinyal jeneratörü kategorisinde yer aldığını belirtir. '9000' serisi, tezgah üstü kullanım için optimize edilmiş, yerleşik frekans sayıcıya ve USB bağlantısına sahip profesyonel giriş-orta segment mimarisini simgeler. '05' hanesi, cihazın azami analog bant genişliği kapasitesinin 5 MHz (sinüs dalga biçimi için) olduğunu net bir şekilde ifade eder. 'C' takısı cihazın donanım şasi/modülasyon konfigürasyonunu (standart AM/FM modülasyonlu seri), '-II' eki ise bu serinin yenilenmiş 2. nesil donanım tasarımına (geliştirilmiş 14 bit dikey çözünürlük, EBTN yüksek kontrastlı LCD ve 125 MSa/s örnekleme hızına sahip revizyon) sahip olduğunu gösterir.
