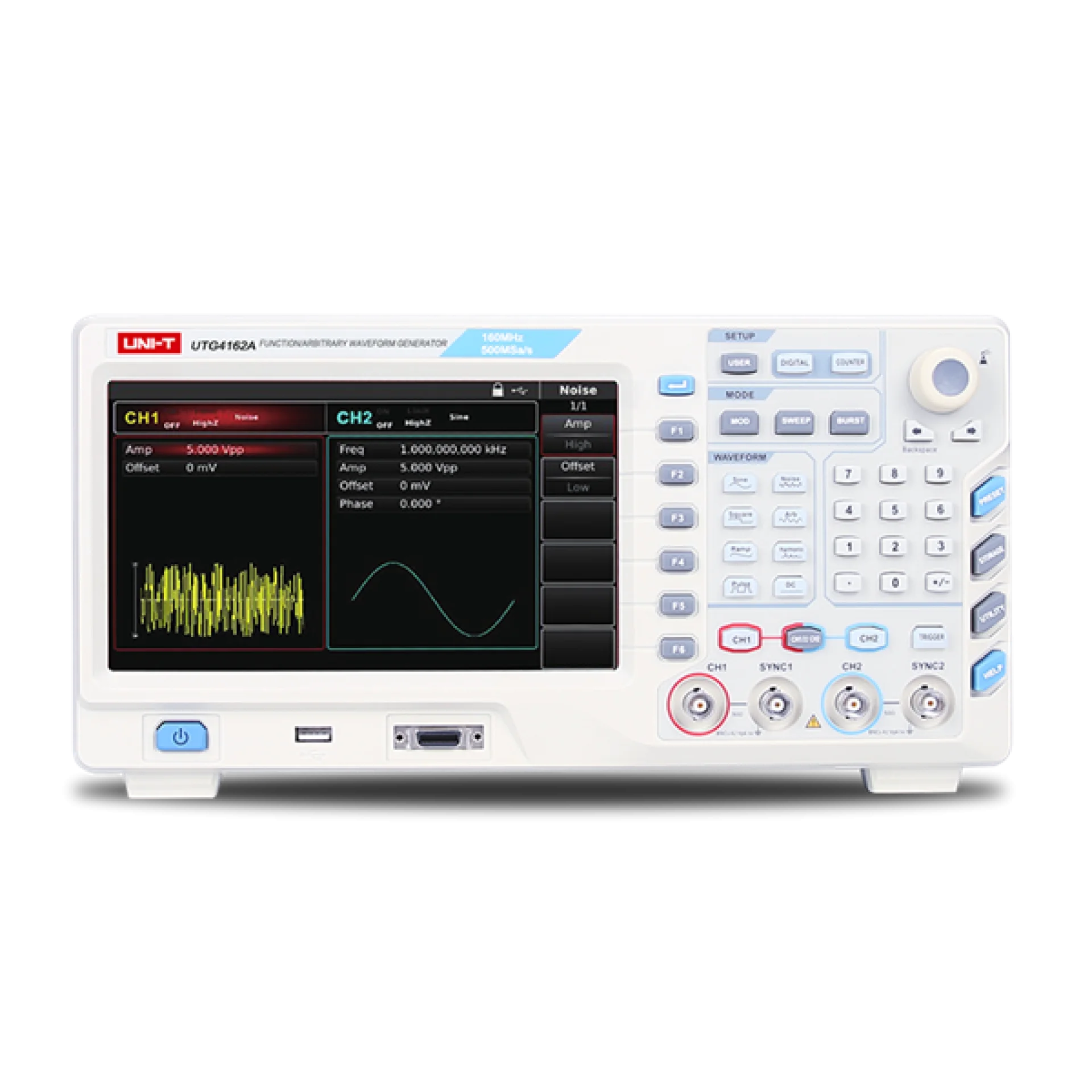

UNI-T UTG4162A 160MHz Sinyal Jenaratörü

Öne Çıkanlar

Temel Teknik Özellikler

Yüksek Hassasiyet: 160 MHz sinüs dalga biçimi çıkışı ve 1 μHz tam bant çözünürlüğü ile en kritik sinyal üretim senaryolarında üstün kararlılık.
Gelişmiş Donanım Mimarisi: 500 MSa/s örnekleme oranı ve 16 bit dikey çözünürlük sayesinde minimum gürültü ve mükemmel dalga biçimi doğruluğu.
Geniş Dalga Belleği: Karmaşık ve uzun keyfi (arbitrary) dalgaların yüklenmesi için 32 Mpts derin dalga biçimi hafızası.
Esnek Kanal Mimarisi: Bağımsız çift kanal kullanımı, kanal kuplajı veya kanal birleştirme modları.
Zengin Modülasyon Desteği: AM, FM, PM, ASK, FSK, BPSK, QPSK, OSK, PWM, SUM ve QAM dahil olmak üzere geniş analog ve dijital modülasyon seçenekleri.
Hızlı Geçiş Zamanı: Kare ve darbe dalga formlarında 5 ns'den daha düşük yükselme/düşme süreleri.
Endüstriyel Entegrasyon: Standart USB ve LAN (LXI) bağlantı arayüzleri ile uzaktan kontrol ve otomatik test sistemlerine tam uyum.

1. Elektriksel Veriler

Parametre	Değer
Kanal Sayısı	2 (Çift Kanal)
Çalışma Gerilimi	100V - 240VACrms, 50Hz / 60Hz
Dikey Çözünürlük	16 Bit
Bağlantı Arayüzleri	USB Host, USB Device, LAN, 10MHz Referans Giriş/Çıkış, Harici Tetikleyici (FSG), Modülasyon Girişi
Entegre Frekans Sayıcı	Dahili Mevcut

2. Performans Verileri

Parametre	Değer
Maksimum Bant Genişliği	160 MHz
Örnekleme Hızı	500 MSa/s
Dalga Formu Uzunluğu (Hafıza)	32 Mpts (İsteğe bağlı dalga belleği)
Frekans Çözünürlüğü	1 μHz (Tam Bant)
Sinüs Frekans Aralığı	1 μHz - 160 MHz
Kare / Darbe (Pulse) Aralığı	1 μHz - 50 MHz
Harmonik Frekans Aralığı	1 μHz - 80 MHz
Ramp Frekans Aralığı	1 μHz - 4 MHz
Gürültü Bant Genişliği (-3dB)	160 MHz
Yükselme / Düşme Süresi	< 5 ns
Çalışma Modları	Sürekli, Modülasyon, Frekans Taraması (Sweep), Burst (Patlama)
Modülasyon Tipleri	AM, FM, PM, ASK, FSK, BPSK, QPSK, OSK, PWM, SUM, QAM

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	8 inç Renkli TFT LCD
Ekran Çözünürlüğü	800 x 480 Piksel
Gövde Malzemesi	Endüstriyel sınıf dayanıklı ABS/Metal şasi
Birlikte Verilen Aksesuarlar	Güç kablosu, USB arayüz kablosu, 1m BNC kablo

4. Boyutlar ve Ağırlık

Parametre	Değer
Genişlik x Yükseklik x Derinlik	336 mm x 164 mm x 108 mm
Cihaz Ağırlığı	3.5 kg

UNI-T UTG4162A, laboratuvar ve saha tipi mühendislik süreçlerinde maksimum operatör konforu ve hassasiyet sunmak üzere ergonomik olarak tasarlanmıştır. Cihazın ön yüzeyine entegre edilmiş 8 inçlik geniş ve yüksek çözünürlüklü (800x480) renkli TFT LCD ekran, her iki kanalın parametrelerini, modülasyon grafiklerini ve dalga formlarını aynı anda net bir biçimde izleme olanağı sağlar. Bağımsız kanal kontrol butonları, sezgisel döner enkoderler ve doğrudan sayısal tuş takımı menü geçişlerini minimuma indirerek test konfigürasyonunu hızlandırır. Kompakt gövde yapısı (108 mm derinlik) masaüstünde değerli bir alan tasarrufu sağlarken, arka panelde yer alan LAN ve USB arayüzleri ATE (Otomatik Test Ekipmanı) kabinlerine kolay montaj ve uzaktan yönetim imkanı sunar.

RF ve Kablosuz Haberleşme Ar-Ge'si: QPSK, BPSK ve QAM gibi gelişmiş dijital modülasyon sinyallerinin benzetimi ve alıcı testleri.
Otomotiv Elektroniği: Sensör sinyal simülasyonları, CAN/LIN veri yolu parazit analizleri ve motor kontrol ünitesi (ECU) doğrulama testleri.
Endüstriyel Otomasyon ve Sürücü Testleri: PWM tabanlı invertör tetikleme sinyalleri üretimi ve kontrol döngüsü frekans tepki analizleri.
Gömülü Sistem Doğrulama ve Hata Ayıklama: Mikrodenetleyici saat (clock) sinyali sağlama ve 5 ns altı kenar hızlarıyla dijital lojik doğrulama testleri.
Tıp Elektroniği ve Biyomedikal Cihaz Geliştirme: Karmaşık biyolojik sinyallerin (EKG, EEG vb.) 32 Mpts derin hafıza ile yüksek sadakatle simüle edilmesi.
Üniversite ve Teknik Eğitim Laboratuvarları: Telekomünikasyon, temel sinyal işleme ve analog/dijital devre tasarımı deneyleri.

UNI-T ürün kodlama standardında 'UTG' ön eki 'UNI-T Function/Arbitrary Waveform Generator' (Fonksiyon ve Keyfi Dalga Formu Jeneratörü) ürün ailesini temsil eder. Kodun devamındaki '4' rakamı cihazın gelişmiş kurumsal/laboratuvar sınıfı 4000 serisine ait olduğunu ve 16 bit dikey çözünürlük ile derin bellek mimarisini barındırdığını gösterir. Takip eden '16' ibaresi cihazın sunduğu maksimum bant genişliğini simgeler (160 MHz). '2' rakamı donanımın 2 bağımsız çıkış kanalına (Dual-Channel) sahip olduğunu doğrular. Sondaki 'A' harfi ise revize edilmiş yüksek örnekleme hızı (500 MSa/s), genişletilmiş 32 Mpts hafıza ve gelişmiş modülasyon paketine sahip güncel/gelişmiş donanım sürümünü işaret eder.
