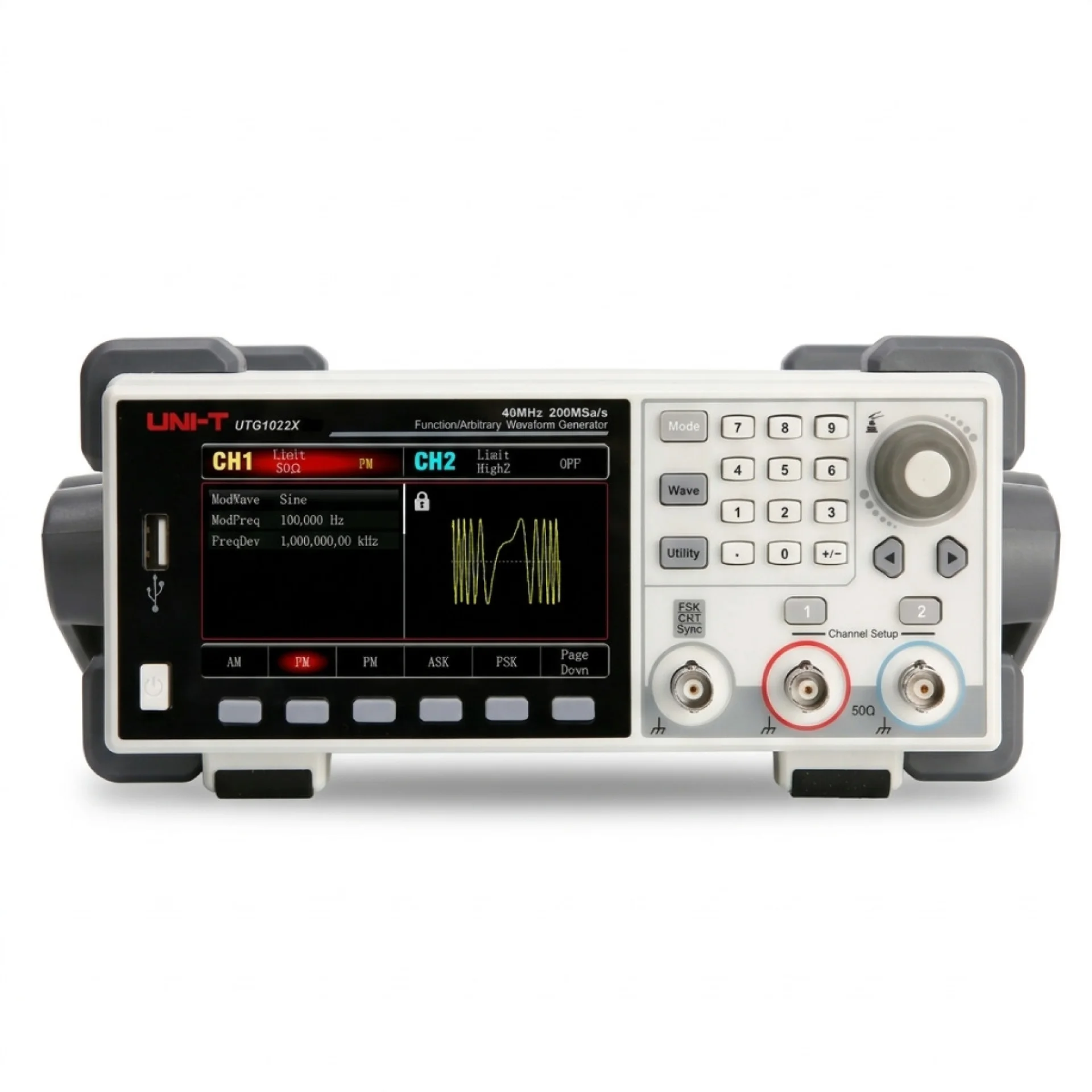

Name: UNI-T UTG1022X 20MHz Sinyal Jenaratörü
Brand: uni-t
SKU: 15966
Availability: InStock

1. Elektriksel Veriler

Parametre	Değer
Besleme Gerilimi	100V - 240VAC, 50Hz/60Hz; 100 - 120VAC, 400Hz
Güç Tüketimi	< 20W
Sigorta Değeri	2A, T Sınıfı, 250V
Çıkış Empedansı	50Ω (tipik)
Çıkış Koruması	Yüksek voltaj ve aşırı yük koruması (otomatik çıkış devre dışı bırakma)
Genlik Aralığı (50Ω)	≤20MHz: 1mVpp - 10Vpp
Genlik Aralığı (Yüksek Z)	≤20MHz: 2mVpp - 20Vpp
DC Offset Aralığı	±5V (50Ω), ±10V (Yüksek Empedans)

2. Performans Verileri

Parametre	Değer
Kanal Sayısı	2 Kanal
Analog Bant Genişliği	20MHz (Sinüs)
Örnekleme Oranı	200MSa/s
Dikey Çözünürlük	16 bit
Frekans Çözünürlüğü	1μHz
Dalga Formları	Sinüs, Kare, Darbe (Pulse), Ramp, Gürültü (Noise), DC, Arbitrary (İsteğe Bağlı)
Kare Dalga Frekansı	1μHz - 10MHz (Yükselme/Düşme: <16ns)
Darbe (Pulse) Frekansı	1μHz - 10MHz (Genişlik: 22ns, Kenar Süresi: 15ns - 10s)
Ramp Dalga Frekansı	1μHz - 400kHz (Doğrusal olmama: <0.1%)
Dahili Bellek (Arbitrary)	4kpts derinlik, 200 adet kalıcı olmayan dalga formu
Modülasyon Türleri	AM, FM, PM, ASK, FSK, PSK, PWM
Darbe Dizisi (Burst) / Tarama (Sweep)	Desteklenir (Linear / Logaritmik, N-Cycle / Gated)
Entegre Frekans Ölçer	100mHz - 200MHz, 7 bit hassasiyet
Faz Gürültüsü	≤ -125 dBc/Hz @ 1MHz (tipik, 10kHz sapma)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	4.3 inç Renkli TFT LCD
Ekran Çözünürlüğü	WVGA (480 x 272 piksel)
Arayüz / Haberleşme Portları	Standart USB Host & USB Device
Kullanıcı Arayüzü	Fonksiyonel döner enkoder, sayısal tuş takımı ve kısayol butonları

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	215 mm x 103 mm x 316 mm
Ağırlık	Yaklaşık 2.2 kg

UNI-T UTG1022X, kompakt masaüstü ayak izi ve ergonomik panel yerleşimi sayesinde laboratuvar ve saha çalışmalarında üstün operasyonel verimlilik sağlar. 4.3 inç geniş renkli TFT ekranı, her iki kanalın parametrelerini, dalga formlarını ve modülasyon durumlarını net bir şekilde eşzamanlı izlemeyi mümkün kılar. Ön panelde yer alan hassas döner buton ve doğrudan sayısal giriş tuşları, parametre ayarlamalarında zaman kazandırır. Cihazın sağlam kasası ve dahili çıkış koruma devreleri, endüktif geri beslemeler veya kazara oluşan yüksek gerilim kaynaklı hasarlara karşı donanımı tam koruma altına alarak uzun ömürlü ve kararlı bir kullanım ömrü sunar.

Elektronik Ar-Ge ve Tasarım Doğrulama: Analog, dijital ve karma sinyalli (mixed-signal) devre prototiplerinin fonksiyonel testi.
Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik, mekatronik ve haberleşme mühendisliği eğitim setleri ve dalga analiz deneyleri.
Sensör ve Aktüatör Simülasyonu: Endüstriyel otomasyon süreçlerinde PWM veya özel dalga formları ile sensör sinyallerinin taklit edilmesi.
Haberleşme Sistemleri Testi: ASK, FSK, PSK gibi dijital modülasyon gerektiren alıcı-verici devrelerinin performans değerlendirmesi.
Ses ve Akustik Ekipman Doğrulaması: Düşük distorsiyonlu sinüs dalgaları ile amfi ve filtre frekans tepki analizleri.
Endüstriyel Bakım ve Onarım: Otomasyon kartları ve arızalı kontrol modüllerinin sinyal enjeksiyonu yöntemiyle hata tespiti.

UNI-T ürün kodlama hiyerarşisinde 'UTG', markanın DDS tabanlı 'Function/Arbitrary Waveform Generator' (Fonksiyonel/Rastgele Dalga Jeneratörü) ürün ailesini temsil eder. '1000' serisi gövde tipi, kompakt masaüstü form faktörünü ve kullanıcı dostu arayüz mimarisini ifade eder. Model numarasındaki '22' ibaresi; ilk basamaktaki '2' cihazın 2 bağımsız çıkış kanalına sahip olduğunu, devamındaki '2' ise cihazın 20 MHz analog bant genişliğini simgeler. Kodun sonundaki 'X' takısı ise donanımın güncellenmiş yüksek hızlı mimarisini, 16 bit gelişmiş dikey çözünürlüğü ve zenginleştirilmiş modülasyon kütüphanesini (dahili 200 arbitrary dalga formu) içeren yeni nesil 'X Serisi' platformuna ait olduğunu gösterir.
