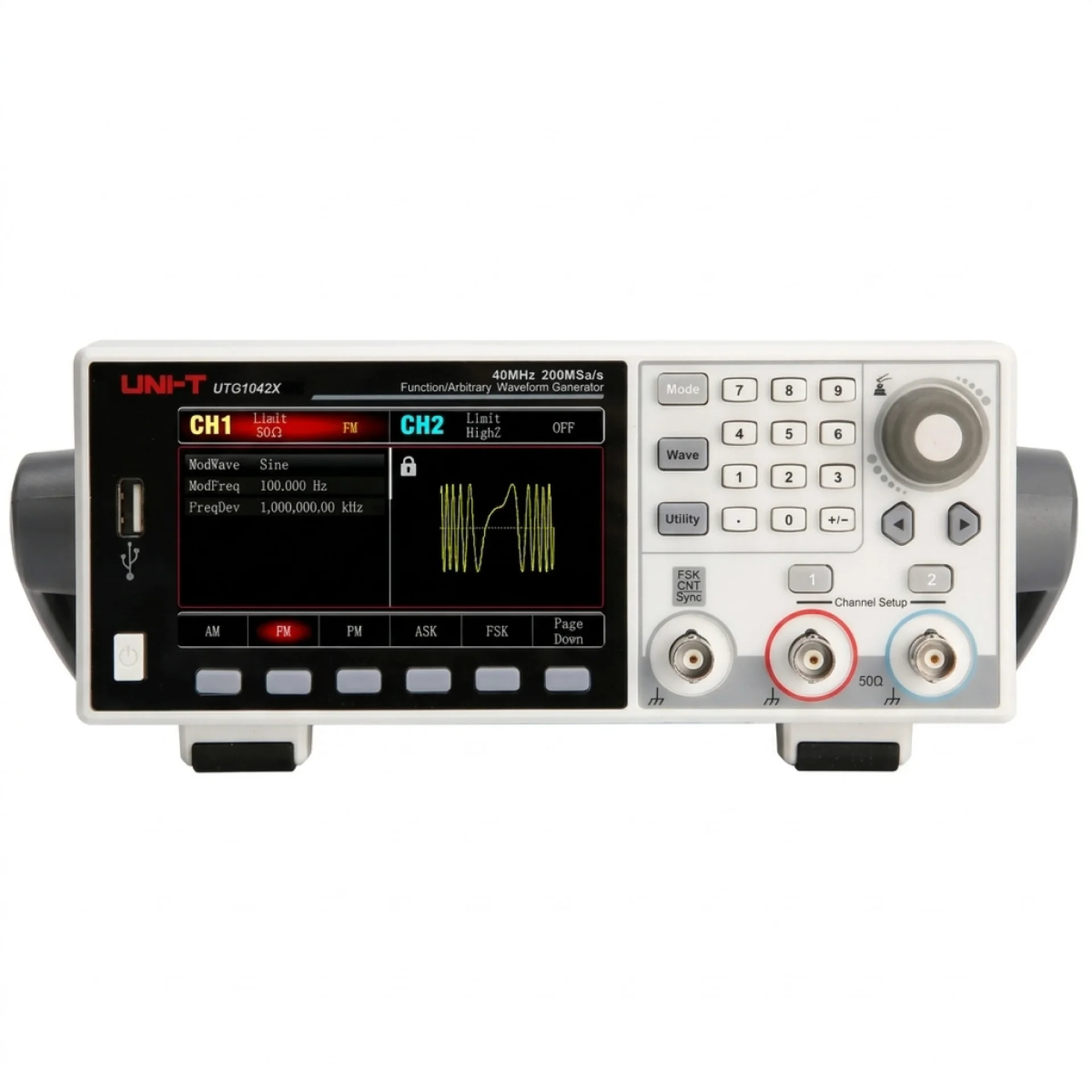

UNI-T UTG1042X 40MHz Sinyal Jenaratörü

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Frekans Kapsamı: 40 MHz sinüs dalgası çıkışı ve 20 Vpp (Yüksek Z) çıkış genliği.
Yüksek Hassasiyetli Sinyal Üretimi: 200 MSa/s örnekleme oranı ve 16 bit dikey çözünürlük ile olağanüstü sinyal doğruluğu.
Zengin Modülasyon Yetenekleri: AM, FM, PM analog modülasyonlarının yanı sıra ASK, FSK, PSK ve PWM dijital modülasyon desteği.
Gelişmiş Keyfi Dalga Formu (Arbitrary): 200 adete kadar dahili isteğe bağlı dalga formu ve 4kpts dalga formu düzenleme kapasitesi.
Tümleşik Donanım Araçları: 100 mHz - 200 MHz ölçüm aralığına ve 7 bit hassasiyete sahip entegre frekans sayıcı.
Gelişmiş Koruma Sistemi: Çıkış portlarında aşırı voltaj ve kısa devre durumunda devreyi otomatik kesen aşırı yük koruması.
Kullanıcı Dostu Arayüz: Parametrelerin eşzamanlı izlenebildiği yüksek çözünürlüklü 4.3 inç TFT renkli ekran.

1. Elektriksel Veriler

Parametre	Değer
Kanal Sayısı	2 Çift Kanal
Maksimum Bant Genişliği	40 MHz (Sinüs)
Çıkış Genliği (50Ω)	≤20MHz: 1mVpp - 10Vpp, ≤40MHz: 1mVpp - 5Vpp
Çıkış Genliği (Yüksek Z)	≤20MHz: 2mVpp - 10Vpp, ≤40MHz: 2mVpp - 10Vpp
DC Offset Aralığı	±5V (50Ω), ±10V (Yüksek Z)
Besleme Gerilimi	100V - 240VAC, 50Hz/60Hz; 100 - 120VAC, 400Hz
Güç Tüketimi	< 20W
Sigorta	2A, T sınıfı, 250V
Dahili Koruma	Yüksek voltaj ve aşırı yük koruması (otomatik çıkış devre dışı bırakma)

2. Performans Verileri

Parametre	Değer
Örnekleme Hızı	200 MSa/s
Dikey Çözünürlük	16 Bit
Frekans Çözünürlüğü	1 μHz
Dalga Formu Tipleri	Sinüs, Kare, Rampa, Darbe (Pulse), Gürültü, DC, Keyfi (Arb)
Keyfi (Arb) Dalga Boyu & Hafıza	4 kpts, 200 adet dahili dalga formu
Kare Dalga Yükselme/Düşme Süresi	16 ns
Harmonik Distorsiyon (Sinüs)	DC - 1MHz: -60 dBc, 1MHz - 10MHz: -55 dBc, 10MHz - 40MHz: -50 dBc
Toplam Harmonik Distorsiyon (THD)	< %2 (DC - 20kHz, 1Vpp)
Modülasyon Tipleri	AM, FM, PM, ASK, FSK, PSK, PWM
Tarama & Burst Modu	Lineer/Logaritmik tarama (1ms - 500s); N-çevrim, Sonsuz, Gated Burst
Dahili Frekans Sayıcı	100 mHz - 200 MHz, 7 Bit Çözünürlük (TTL uyumlu)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	4.3 inç Yüksek Çözünürlüklü Renkli TFT LCD
Ekran Çözünürlüğü	WVGA 480 x 272 Piksel
Haberleşme Arayüzü	Standart USB Host & Device
Empedans	50 Ω tipik
Aksesuarlar	Güç kablosu, USB kablosu, BNC-BNC kablo (1m), BNC-Timsah klips kablo

4. Boyutlar

Parametre	Değer
Genişlik x Yükseklik x Derinlik	215 mm x 103 mm x 316 mm
Ağırlık	2.2 kg

UNI-T UTG1042X, kompakt laboratuvar tipi gövdesi ve ergonomik ön panel yerleşimiyle test süreçlerini hızlandırmak üzere tasarlanmıştır. 4.3 inçlik renkli TFT ekranı, her iki kanalın dalga formlarını, modülasyon derinliğini ve çıkış parametrelerini eşzamanlı olarak net bir şekilde görselleştirir. 16 bitlik dikey çözünürlük ve düşük harmonik distorsiyon mimarisi, yüksek frekanslarda dahi sinyal saflığını korurken; sağlamlaştırılmış BNC konnektörleri ve otomatik koruma devreleri endüstriyel ar-ge ortamlarındaki kullanıcı hatalarına karşı donanımı tam koruma altına alır. Düşük güç tüketimi (<20W) ve hafif tasarımı (2.2 kg), cihazı saha kalibrasyonları ve taşınabilir test istasyonları için mükemmel bir seçenek haline getirir.

Elektronik Ar-Ge ve Prototipleme: Analog/dijital devre tasarımı, filtre karakterizasyonu ve sinyal doğrulama testleri.
Haberleşme ve RF Mühendisliği: ASK, FSK, PSK gibi dijital modülasyon simülasyonları ve RF alıcı-verici modül testleri.
Endüstriyel Otomasyon ve Sensör Simülasyonu: PWM sinyalleri ile motor sürücü, aktüatör ve endüstriyel sensör tepkilerinin test edilmesi.
Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği laboratuvarlarında sinyal işleme ve devre analiz eğitimleri.
Kalibrasyon, Bakım ve Onarım: Osiloskop, spektrum analizör ve analog ölçüm cihazlarının periyodik doğrulama ve arıza tespit süreçleri.

Ürün kodunda yer alan 'UTG' (UNI-T Generator) ifadesi, markanın gelişmiş fonksiyon/keyfi dalga formu üreteç ailesine ait olduğunu belirtir. '1000' serisi gövde sınıflandırması yüksek maliyet/performans oranına sahip kompakt masaüstü DDS tabanlı mimariyi temsil ederken, '4' ibaresi cihazın 40 MHz maksimum bant genişliğine sahip olduğunu simgeler. '2' rakamı bağımsız kontrol edilebilir 2 kanallı çıkış mimarisini, sonundaki 'X' takısı ise 16 bit yüksek dikey çözünürlük, genişletilmiş modülasyon kütüphanesi (PSK, PWM vb.) ve yenilenmiş yüksek hızlı işlemci platformuna sahip güncel nesil mimariyi tanımlar.
