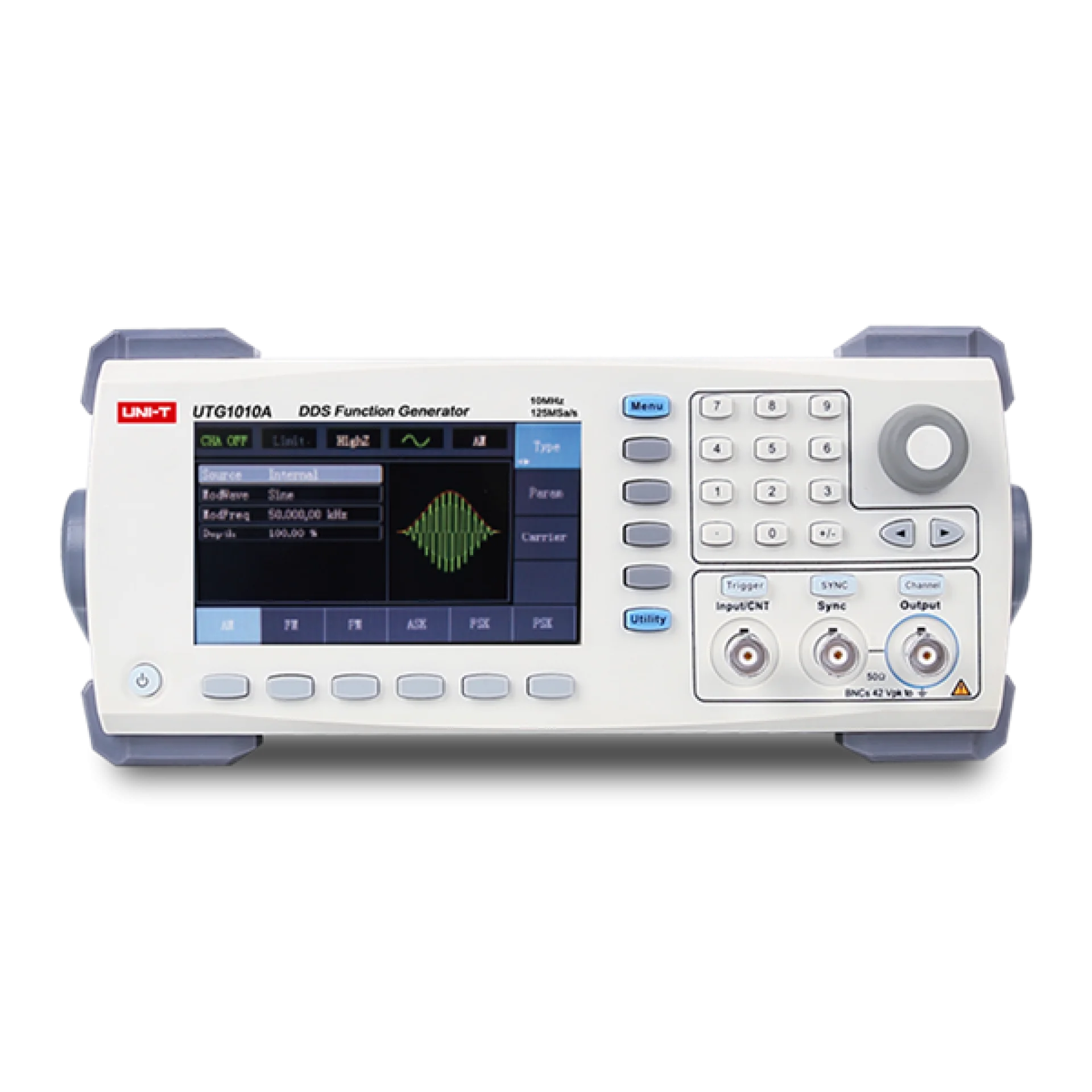

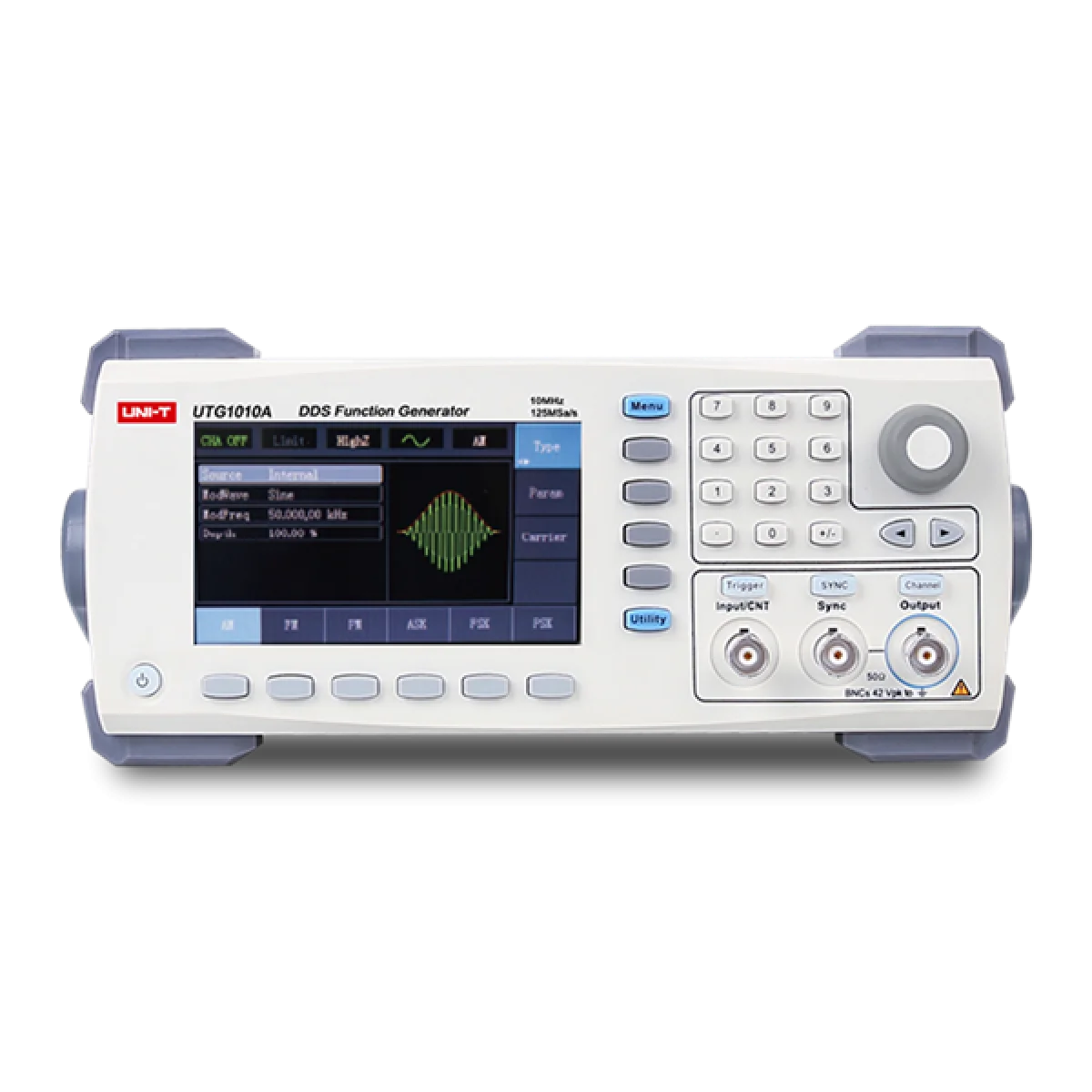

UNI-T UTG1010A 10MHz Sinyal Jenaratörü

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Frekans Kapsamı: 1μHz ile 10MHz arası saf sinüs dalgası çıkışı ve tam bant 1μHz çözünürlük.
Yüksek Hassasiyetli Örnekleme: 125MSa/s örnekleme oranı ve 14-bit dikey çözünürlük ile düşük distorsiyonlu sinyal üretimi.
Kapsamlı Modülasyon Yeteneği: Dahili ve harici kaynaklı AM, FM, PM, ASK, FSK, PSK ve PWM modülasyon seçenekleri.
Kullanıcı Dostu Görsel Arayüz: 4.3 inç TFT yüksek çözünürlüklü (480x272) renkli ekran ile dalga formlarını ve parametreleri eşzamanlı izleme.
Zengin Fonksiyon Kütüphanesi: 16 dahili rastgele/isteğe bağlı dalga formu (EKG, EEG, Gauss, Sinc vb.).
Dahili Frekans Sayıcı: 100mHz - 100MHz aralığında çalışan 6-bit yüksek doğruluklu entegre frekans ölçer.
Hızlı Kare Dalga Karakteristiği: 24ns'den daha kısa yükselme/düşme süresi ve %0.01 - %99.99 ayarlanabilir görev oranı (duty cycle).

1. Elektriksel Veriler

Parametre	Değer
Besleme Gerilimi	100V - 240VACrms, 50Hz / 60Hz
Güç Tüketimi	< 25W
Sigorta Koruması	2A, T Sınıfı, 250V
Çıkış Empedansı	50Ω / Yüksek Direnç (High-Z)
Genlik Aralığı (50Ω)	1mVpp - 10Vpp
Genlik Aralığı (Yüksek Direnç)	2mVpp - 20Vpp
DC Offset Aralığı (50Ω)	-5Vpp - 5Vpp (AC + DC)
DC Offset Aralığı (Yüksek Direnç)	-10Vpp - 10Vpp (AC + DC)
Genlik Çözünürlüğü	1mV
Genlik Doğruluğu (1kHz Sinüs)	±(%1 Ayar Değeri + 2mV)

2. Performans Verileri

Parametre	Değer
Kanal Sayısı	1 Kanal
Maksimum Bant Genişliği	10MHz (Sinüs Dalgası)
Örnekleme Hızı	125MSa/s
Dikey Çözünürlük	14 Bit
Frekans Çözünürlüğü	1μHz
Dalga Formları	Sinüs, Kare, Üçgen, Darbe, Eğik (Ramp), Gürültü, Arbitrary (Keyfi)
Darbe/Kare Dalga Yükselme Süresi	< 24ns (tipik, 1kHz, 1Vpp)
Harmonik Bozulma (THD)	DC - 20kHz, 1Vpp: < %0.2
Dahili İsteğe Bağlı Dalga Formları	16 Grup (ECG, EEG, Gauss, Sinc vb.)
Modülasyon Türleri	AM, FM, PM, ASK, FSK, PSK, PWM
Tarama Modu (Sweep)	Doğrusal, Logaritmik, Harici Tetikleme
Entegre Frekans Sayıcı Girişi	100mHz - 100MHz (TTL uyumlu, 6 bit/s)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Tipi	4.3 inç Renkli TFT LCD
Ekran Çözünürlüğü	WVGA (480 x 272 Piksel)
Arayüz / Bağlantı	USB Aygıt Portu
Konnektör Tipi	Standart BNC Dişi (Çıkış ve Harici Girişler)
Gövde Yapısı	Masaüstü tipi, darbelere dayanıklı polimer kasa

4. Boyutlar ve Fiziksel Özellikler

Parametre	Değer
Genişlik x Yükseklik x Derinlik	265 mm x 110 mm x 320 mm
Net Ağırlık	3.1 kg
Standart Aksesuarlar	Güç Kablosu, USB Bağlantı Kablosu, 1 Metre BNC Kablo

UNI-T UTG1010A, kompakt masaüstü yapısını ergonomik kontrol paneliyle birleştirerek laboratuvar ve test istasyonlarında maksimum kullanım kolaylığı sunar. 4.3 inç yüksek kontrastlı TFT ekranı, dalga formu parametrelerinin (frekans, genlik, ofset, modülasyon derinliği) tek bakışta net bir şekilde analiz edilmesini sağlar. Doğrudan frekans sentezi (DDS) tabanlı mimarisi ve 14-bit dikey çözünürlüğü; düşük gürültülü, minimum salınımlı ve son derece kararlı sinyaller üretir. Sezgisel menü tasarımı, döner kodlayıcı (rotary encoder) ve sayısal tuş takımı sayesinde test senaryolarında parametre girişini hızlandırır, laboratuvar operasyonlarında zaman kazandırır.

Elektronik Ar-Ge ve Prototipleme: Analog ve dijital devre tasarımlarının sinyal cevabı analizleri ve hata ayıklama süreçleri.
Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik, otomasyon ve mekatronik bölümlerinde temel dalga biçimi ve modülasyon prensipleri eğitimi.
Haberleşme ve RF Testleri: AM, FM, ASK, FSK, PSK modülasyonlu alıcı-verici sistemlerin tasarımı ve kalibrasyonu.
Sensör ve Aktüatör Simülasyonu: Otomasyon sistemlerinde piezoelektrik, manyetik veya biyomedikal (EKG vb.) sensör çıkışlarının taklit edilmesi.
Kalite Kontrol ve Üretim Testleri: Elektronik kart üretim hatlarında fonksiyonel testler ve standart doğrulama prosedürleri.
Onarım ve Servis İstasyonları: Endüstriyel kartların osiloskop eşliğinde sinyal takibi yapılarak onarılması.

Ürün kodlama nomenklatürü şu teknik detayları temsil eder: 'UTG' ön eki, UNI-T üreticisinin 'Arbitrary Waveform / Function Generator' (Fonksiyon ve İsteğe Bağlı Dalga Formu Jeneratörü) ailesine işaret eder. Takip eden ilk iki basamak olan '10', cihazın giriş-orta seviye profesyonel platform serisini tanımlar. Sonraki iki basamak olan '10', cihazın ana çalışma frekans limitini (10 MHz analog sinüs bant genişliği) ifade eder. Sondaki 'A' takısı ise serinin optimize edilmiş tek kanallı, entegre ekranlı ve zenginleştirilmiş modülasyon kütüphanesine sahip kompakt revizyonunu sembolize eder.
