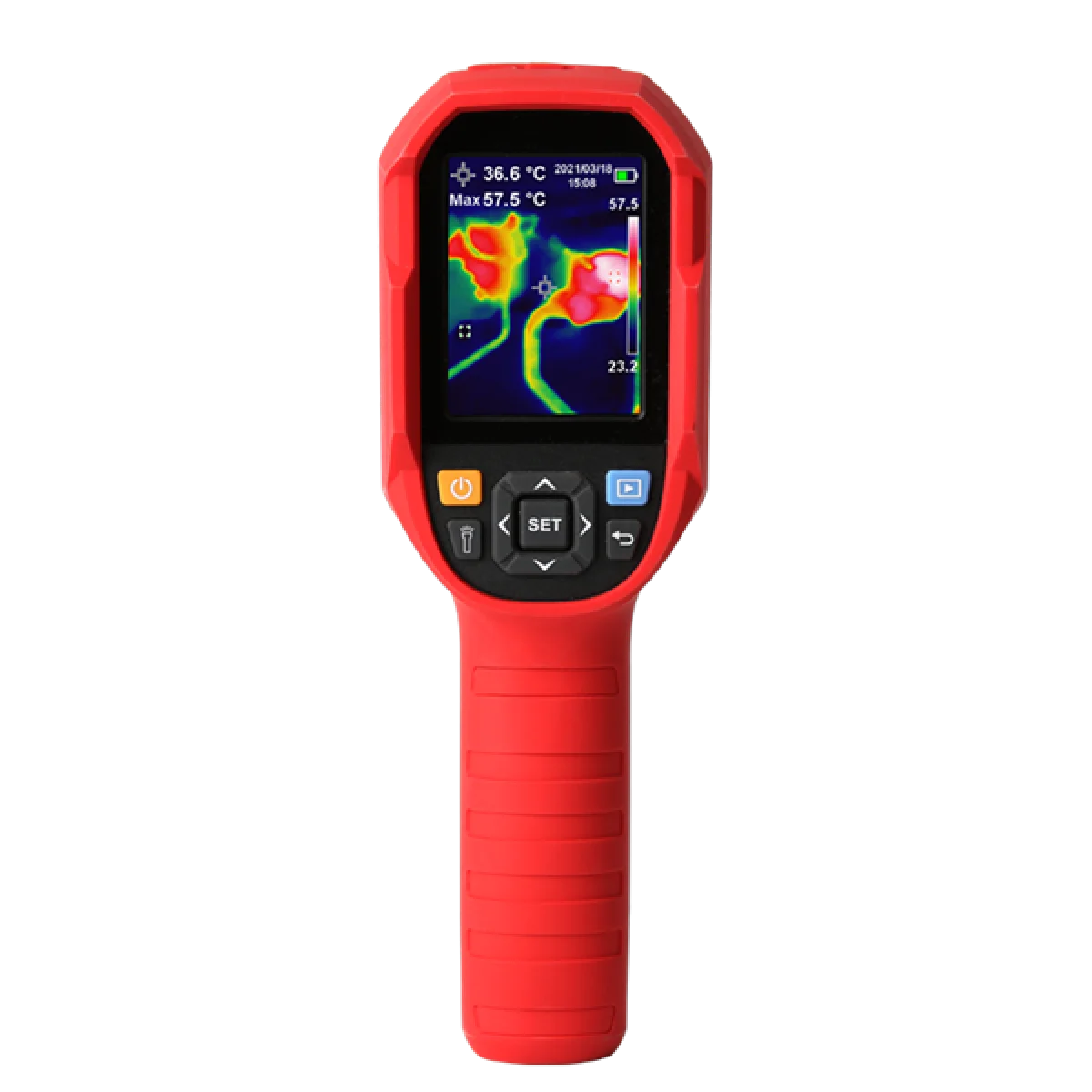

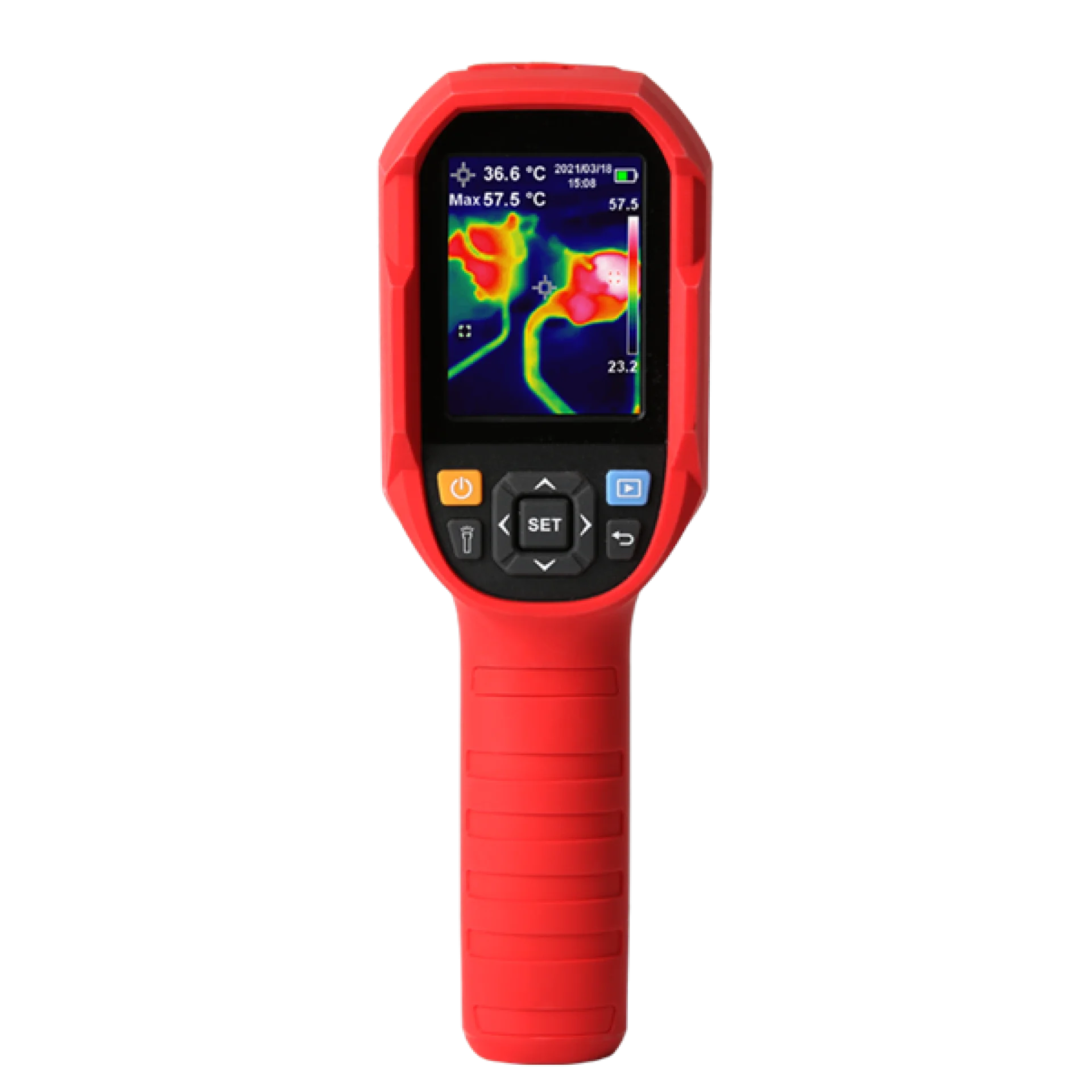

UNI-T UTi120B Termal Kamera

Öne Çıkanlar

Temel Teknik Özellikler

Geniş Sıcaklık Skalası: -20°C'den 400°C'ye kadar hassas ve geniş aralıklı ölçüm imkanı sunar.
Füzyon Teknolojisi: 120x90 termal detektörü ile 640x480 görünür ışık kamerasını birleştirerek arızaların tam lokasyonunu netleştirir.
Yüksek Koruma Seviyesi: IP65 endüstriyel yalıtım sınıfı ve 2 metreden düşmeye karşı güçlendirilmiş gövde.
Akıllı Sıcaklık Takibi: En sıcak (Hotspot) ve en soğuk (Coldspot) noktaları ekran üzerinde anlık ve otomatik olarak izler.
Üçlü Uyarı Sistemi: Limit aşımlarında LED ışık, ekranda simge ve sesli buzzer ile eş zamanlı alarm verir.
Uzun Çalışma Ömrü: 5000mAh dahili bataryası sayesinde tek şarjla 6 saati aşkın süre kesintisiz saha performansı.
Profesyonel PC Yazılımı: Ölçüm verilerini ve ekran görüntülerini detaylı analiz edip endüstriyel raporlar oluşturma desteği.

1. Elektriksel Veriler

Parametre	Değer
Batarya Tipi	Sabit Li-ion Batarya (3.6V 5000mAh)
Çalışma Süresi	≥6 saat kesintisiz kullanım
Şarj Portu / Arayüz	USB Type-C

2. Performans Verileri

Parametre	Değer
IR Çözünürlüğü	120 × 90 Piksel (10.800 piksel)
Sıcaklık Ölçüm Aralığı	-20°C ila +400°C (-4°F ila 752°F)
Ölçüm Hassasiyeti	±2°C veya ±%2 (hangisi büyükse)
Termal Hassasiyet (NETD)	≤60 mK
Kare Hızı (Frame Rate)	≤25 Hz
Görüş Alanı (FOV)	50° × 38°
Mekansal Çözünürlük (IFOV)	7.3 mrad
Spektral Yanıt Aralığı	8 ~ 14 µm
Görsel Kamera Çözünürlüğü	640 × 480 Piksel
Emisivite	0.01 ~ 1.00 ayarlanabilir (Varsayılan 0.95)
Görüntüleme Modları	Termal, Görsel, Füzyon (Görüntü Harmanlama)
Renk Paletleri	5 Mod (Demir Yay, Gökkuşağı, Beyaz Sıcak, Siyah Sıcak, Kırmızı Sıcak)
Alarm Fonksiyonları	Ekran Simgesi, Buzzer (Sesli) ve LED Flaşör Alarmı

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Ekran Yapısı	2.8 inç TFT LCD (320 × 240)
Koruma Sınıfı	IP65 (Toz ve Su İticilik)
Düşme Dayanımı	2 metre
Tripod Bağlantısı	1/4 inç Standart Giriş
Aydınlatma	Dahili LED El Feneri
Hafıza Desteği	Micro SD Kart (32 GB'a kadar, BMP Formatı)
Yazılım Entegrasyonu	Gelişmiş PC Termal Analiz ve Raporlama Yazılımı

4. Boyutlar ve Fiziksel Veriler

Parametre	Değer
Gövde Boyutları	236 mm × 75.5 mm × 86 mm
Net Ağırlık	490 g
Standartlar & Sertifikasyon	CE, FCC, RoHS

UNI-T UTi120B, zorlu saha ve tesis ortamlarının ergonomik ve mekanik gereksinimleri gözetilerek dizayn edilmiştir. Tabanca tipi kabzası ve dengeli ağırlık merkezi (490 g), uzun süreli tek elle yapılan taramalarda bile operatör yorgunluğunu minimize eder. 2 metreden düşmelere karşı sağlamlaştırılmış kauçuk takviyeli dış gövdesi ve IP65 seviyesindeki toza/suya direnci, şantiyelerden yüksek gerilim panolarına kadar güvenli çalışma sunar. Entegre LED el feneri, karanlık dağıtım merkezleri veya asma tavan aralarında görüşü kolaylaştırırken; çift kameralı optik yapısı termal haritayı optik detaylarla birleştiren 'Füzyon' teknolojisine olanak tanıyarak arıza tespit hızını katbekat artırır.

Elektrik Dağıtım ve Pano Bakımı: Aşırı yüklenmiş kesiciler, gevşek klemensler, baralar ve dengesiz faz yüklerinin hızla tespiti.
Mekanik ve Motor Taramaları: Rulman aşınmaları, motor gövdesi ısınmaları, kayış-kasnak sürtünmeleri ve şanzıman arızalarının kestirimci bakımı.
HVAC & İklimlendirme Sistemleri: Soğutma hatlarındaki tıkanıklıklar, ısı eşanjör performansı, klima kanallarındaki hava/gaz kaçakları.
Bina Yalıtımı ve Enerji Denetimleri: Termal köprülerin tespiti, kapı-pencere conta sızıntıları ve çatı ısı kayıplarının belirlenmesi.
Güneş Enerjisi (GES) İncelemeleri: Fotovoltaik panellerdeki kırık hücreler, bypass diyot arızaları ve 'hot-spot' alanlarının kontrolü.
Elektronik Ar-Ge ve PCB Onarımı: Devre kartı üzerindeki kısa devre yapmış SMD bileşenlerin ve aşırı akım çeken entegrelerin konumlandırılması.

'UTi120B' model adlandırması Uni-Trend'in profesyonel termografi serisindeki teknik hiyerarşiyi temsil eder. 'UTi' öneki, firmanın gelişmiş endüstriyel Termal Görüntüleme (Thermal Imager) ürün grubunu tanımlar. '120' ibaresi, sensörün 120 piksel yatay çözünürlüğe (120x90 matris = 10.800 termal piksel) sahip olduğunu vurgular; bu çözünürlük giriş seviyesi cihazlara kıyasla detaylı kestirimci bakım için optimize edilmiştir. Modelin sonundaki 'B' harfi revizyonu ise serideki geliştirilmiş özellikleri ifade eder: 'B' serisi genellikle görsel kamera entegrasyonunu (Fusion/Harmanlama modu), genişletilmiş 400°C ölçüm tavanını, IP65 sağlamlaştırılmış endüstriyel gövdeyi ve kapsamlı PC analiz raporlama desteğini standart olarak bünyesinde barındıran üst sürümü niteler.
