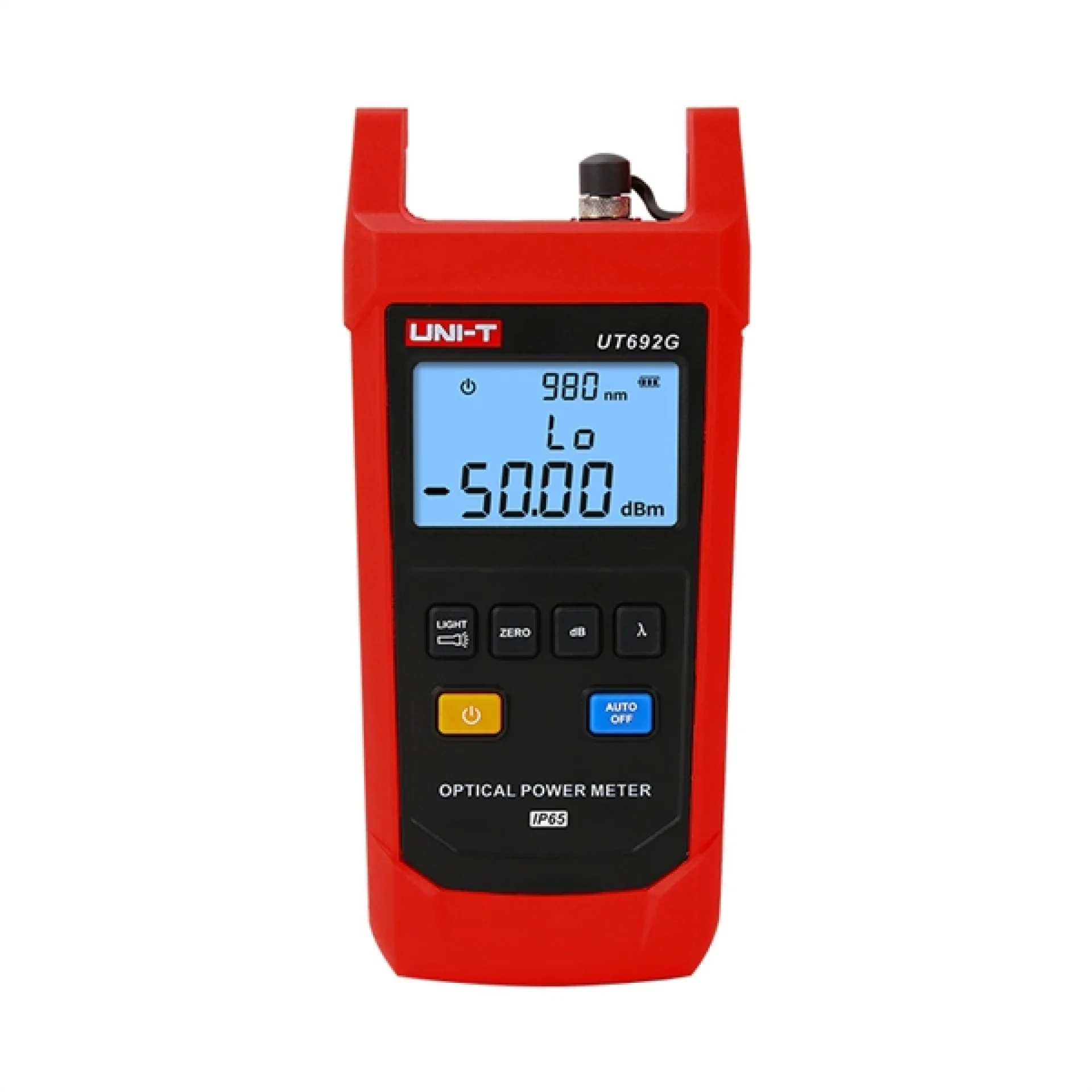

UNI-T UT692G Fiber Optik Kablo Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

  • Geniş Dinamik Ölçüm Aralığı: -50 dBm ile +26 dBm aralığında yüksek hassasiyetli optik güç tespiti.
  • Çoklu Dalga Boyu Desteği: Telekomünikasyon ve veri ağlarında yaygın 8 kalibre edilmiş dalga boyu (850, 980, 1300, 1310, 1490, 1550, 1625, 1650 nm).
  • Hassas InGaAs Sensör: Yüksek kararlılık ve düşük gürültü sunan InGaAs fotodiyot teknolojisi ile ±%5 belirsizlik toleransı.
  • Üniversal Konnektör Arayüzü: FC standart bağlantının yanı sıra SC ve ST adaptörleri ile tam uyum.
  • Yüksek Dayanıklılık: IP65 seviyesinde su/toz sızdırmazlığı ve 2 metreden düşmeye karşı güçlendirilmiş gövde.
  • Dahili LED Aydınlatma: Zayıf ışıklı saha ortamlarında ve sistem panolarında kolay çalışma imkânı sunan entegre fener.
  • Uzun Batarya Ömrü: 3 adet AA pil ile 60 saati aşan kesintisiz saha performansı ve 10 dakikalık otomatik kapanma koruması.

1. Elektriksel Veriler

ParametreDeğer
Güç Kaynağı3 x 1.5V AA Alkalin Pil
Pil Çalışma Süresi≥60 saat
Düşük Pil UyarısıYaklaşık 3.3V seviyesinde
Kritik Voltaj KapanmasıYaklaşık 3.0V seviyesinde otomatik kapanma
Otomatik Kapanma Süresi10 dakika (enerji tasarrufu modu)

2. Performans Verileri

ParametreDeğer
Ölçüm Aralığı-50 dBm ~ +26 dBm
Dalga Boyu Aralığı800 nm - 1700 nm
Kalibre Edilmiş Dalga Boyları850, 980, 1300, 1310, 1490, 1550, 1625, 1650 nm
Dedektör TipiInGaAs (İndiyum Galyum Arsenit)
Ölçüm Belirsizliği±%5
Ekran ÇözünürlüğüDoğrusal: %0.1 / Logaritmik: 0.01 dBm

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Bağlantı TipiÜniversal konnektör FC/SC/ST (FC standart, SC/ST opsiyonel)
Düşme Dayanımı2 metre
IP Koruma SınıfıIP65 (Toz ve su sıçramalarına dayanıklı)
Entegre AydınlatmaDahili LED El Feneri
Çalışma Sıcaklığı0°C ~ +40°C
Depolama Sıcaklığı-10°C ~ +50°C
SertifikasyonlarCE, UKCA, RoHS

4. Boyutlar

ParametreDeğer
Ürün Boyutları (Y x G x D)189 mm x 87 mm x 45 mm
Ürün Net Ağırlığı286 g (piller hariç)
Gövde RengiKırmızı ve Gri (UNI-T Endüstriyel Tasarım)
UNI-T UT692G, en zorlu saha koşullarında dahi maksimum güvenilirlik sağlayacak şekilde endüstriyel çift enjeksiyonlu gövde mimarisiyle donatılmıştır. IP65 koruma sınıfı sayesinde toz, nem ve su sıçramalarına karşı tam koruma sağlarken; 2 metreden düşmelere dayanıklı sağlam yapısı şantiyeler, menholler ve telekom kuleleri gibi sert çevrelerde kullanım ömrünü uzatır. Ergonomik kırmızı-gri dış kaplaması cihazın elden kaymasını önler. Karanlık patch panel kabinlerinde ek ışık kaynağı ihtiyacını ortadan kaldıran güçlü LED el feneri ve arkadan aydınlatmalı geniş LCD ekranı, operatör konforunu en üst seviyeye taşır.
  • Telekomünikasyon Altyapıları: FTTx (FTTH, FTTB, FTTC) şebeke kurulumu, hat devreye alma ve sinyal zayıflaması analizleri.
  • Veri Merkezleri (Data Center): Yüksek hızlı fiber optik omurga ağlarının bakım, onarım ve optik güç bütçesi doğrulama testleri.
  • Kablo TV (CATV) ve CCTV Sistemleri: Uzun mesafeli video/veri aktarımı sağlayan fiber iletim hatlarının sinyal seviyesi kontrolleri.
  • Endüstriyel Otomasyon ve SCADA: Fabrika içi ve trafo merkezlerindeki elektromanyetik parazitten etkilenmeyen fiber optik iletişim hatlarının saha kabul testleri.
  • Saha Arıza Tespiti ve Bakım: Telekom servis sağlayıcıları ve yüklenici firmalar için optik konnektör kirliliği, kırık veya aşırı bükülme kaynaklı kayıpların lokalizasyonu.
UNI-T ürün kodlama hiyerarşisinde 'UT' (Uni-Trend Test Instruments) markanın profesyonel test ve ölçü aletleri ana grubunu ifade eder. '69x' serisi, telekomünikasyon ve fiber optik iletim ortamlarının test ve doğrulaması için geliştirilmiş özel optik güç ölçer (Optical Power Meter - OPM) ürün ailesini temsil eder. Kodun sonundaki 'G' takısı ise yüksek güç (High-Power) aralığını tanımlar; standart modellere (-70 ~ +10 dBm) kıyasla UT692G modeli, CATV ve yüksek çıkışlı optik vericilerde kullanılan -50 dBm ile +26 dBm aralığındaki daha yüksek optik güç seviyelerini ölçebilecek kapasitede optimize edilmiş InGaAs sensör mimarisine sahip olduğunu belirtir.
