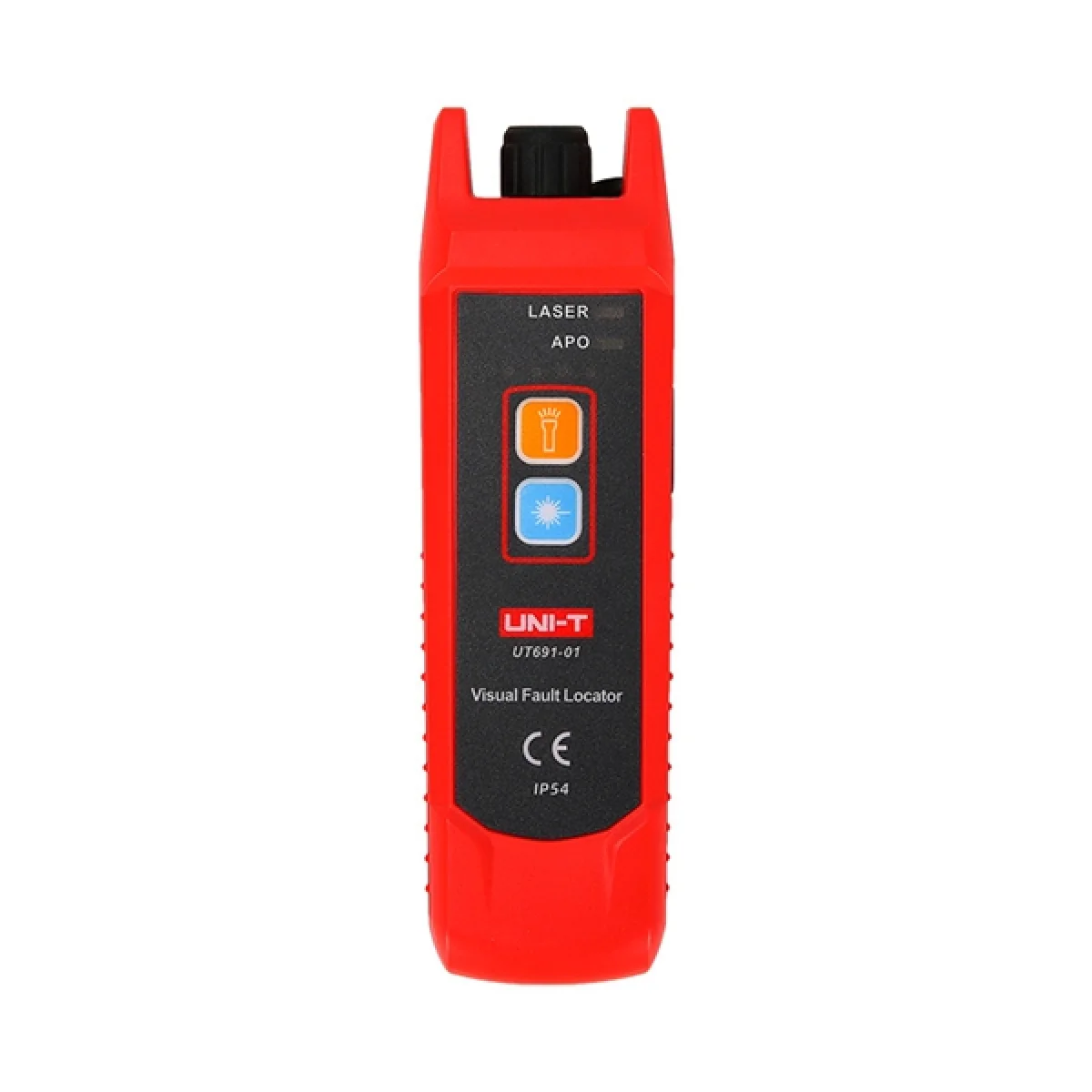

UNI-T UT691-01 Fiber Optik Kablo Test Cihazı

Öne Çıkanlar

Temel Teknik Özellikler

  • Güçlü Lazer Çıkışı: 2 ila 3 km mesafeye kadar fiber optik hatlardaki kırık, bükülme ve bağlantı hatalarını net şekilde tespit eden ≥1mW çıkış gücü.
  • Şarj Edilebilir Entegre Batarya: 3.7V 1050mAh polimer lityum pil ile tek şarjda 12 saatin üzerinde kesintisiz saha performansı.
  • Geniş Uyumluluk: Standart 2.5 mm evrensel optik konektör arayüzü (SC, ST, FC tipi adaptörlerle doğrudan uyumlu).
  • Çoklu Çalışma Modu: Hata tespitini kolaylaştıran Sürekli (CW) ve Darbeli (Pulse) lazer ışıma modları.
  • Entegre LED Fener: Zayıf ışıklı ortamlarda, patch panel arkalarında veya saha dağıtım kutularında rahat çalışma imkanı.
  • Enerji Yönetimi: Pil ömrünü uzatan 15 dakikalık otomatik kapanma (APO) fonksiyonu ve 4 kademeli mavi LED şarj durumu göstergesi.

1. Elektriksel Veriler

ParametreDeğer
Dahili Batarya3.7V 1050mAh Polimer Lityum Şarj Edilebilir Pil
Şarj GirişiDC 5V, <1A
Pil Ömrü (Çalışma Süresi)> 12 Saat
Pil Seviye Göstergesi4 Kademeli Mavi LED Gösterge
Otomatik Kapanma (APO)15 Dakika (Manuel Devre Dışı Bırakılabilir)

2. Performans Verileri

ParametreDeğer
Lazer Çıkış Gücü≥1mW
Dalga Boyu (Kırmızı Lazer)650nm ± 10nm
Optik Fiber Test Mesafesi2 ~ 3 km
Lazer Çalışma ModlarıSürekli Mod (CW) / Darbe Modu (Pulse)
Konnektör Tipi2.5mm Evrensel (FC/SC/ST uyumlu)
AydınlatmaDahili LED El Feneri

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
IP Koruma SınıfıIP54 (Toza ve Su Sıçramalarına Karşı Dayanıklı)
Düşme Dayanımı1 Metre
Tuş Ömrü> 5.000 Basma Testi
SertifikasyonlarCE, UKCA
Gövde RengiKırmızı ve Gri (UNI-T Kurumsal Tasarım)

4. Boyutlar ve Ağırlık

ParametreDeğer
Cihaz Boyutları130 mm x 38 mm x 27 mm
Net Ağırlık62 gr
Paketleme TipiStandart Karton Kutu, Kullanım Kılavuzu
UNI-T UT691-01, saha teknisyenlerinin zorlu çalışma koşulları göz önünde bulundurularak ultra kompakt ve ergonomik bir yapıda tasarlanmıştır. Yalnızca 62 gramlık ağırlığı ve 130 mm'lik cep boyutu sayesinde alet çantasında yer kaplamaz, tek elle pratik kullanım sunar. IP54 koruma sınıfına sahip gövdesi toza ve su sıçramalarına karşı üstün yalıtım sağlarken, 1 metreden düşme testlerini başarıyla geçerek endüstriyel dayanıklılığını kanıtlamıştır. Cihaz üzerine entegre edilen LED el feneri karanlık kablo kanallarında ek ışık kaynağı ihtiyacını ortadan kaldırır. Ayrıca harici pil değişim masrafını ve zahmetini bitiren USB üzerinden şarj edilebilir lityum batarya yapısı, uzun süreli projelerde yüksek operasyonel verimlilik ve maliyet avantajı kazandırır.
  • Telekomünikasyon Altyapıları: FTTx, FTTH ve geniş bant fiber optik erişim şebekelerinin kurulum, test ve devreye alma süreçlerinde.
  • Veri Merkezleri (Datacenter): Yüksek yoğunluklu patch panel geçişlerinde, fiber optik atlama kablolarının (patch cord) süreklilik ve polarite testlerinde.
  • Endüstriyel Otomasyon ve SCADA: Fabrika otomasyonu ağlarında kullanılan endüstriyel fiber optik haberleşme hatlarının bakım ve onarımında.
  • CCTV ve Güvenlik Sistemleri: Uzun mesafeli fiber tabanlı IP kamera ağlarının sinyal iletimi ve kablo bütünlüğü kontrollerinde.
  • LAN/WAN Ağ Kurulumları: Kurumsal yerel ağ altyapılarında kablolama esnasında meydana gelen bükülme (macro-bend), çatlak veya mekanik kopma noktalarının anında görsel olarak belirlenmesinde.
UNI-T ürün kodlama hiyerarşisinde 'UT' ön eki markanın tescilli test ve ölçüm cihazları portföyünü (Uni-Trend) temsil eder. '69' ürün aile kodu, firmanın optoelektronik ve fiber optik test araçları (Visual Fault Locator - Görsel Hata Bulucu) segmentini ifade eder. '1' son hanesi kompakt, şarj edilebilir el tipi yeni nesil platform yapısına işaret eder. Tireden sonra gelen '-01' uzantısı ise cihazın optik çıkış gücü sınıfını belirtir; serinin bu giriş modeli ≥1mW lazer çıkış gücüne ve 2~3 km menzile sahipken (serinin '-10' versiyonu 10mW güç ve 10 km menzil sunar), kısa ve orta mesafe yerel ağlar ile bina içi fiber hatlarının doğrulanması için özel olarak konfigüre edildiğini gösterir.
